سیستم‌های نمای معلق: راهنمای جامع فنی و مهندسی مبتنی بر استانداردهای بین‌المللی

مقدمه: فراتر از شفافیت – مهندسی نماهای معلق مدرن

هدف و دامنه

این مقاله یک تحلیل فنی عمیق و مستند از سیستم‌های نمای معلق ارائه می‌دهد، با تمرکز بر اصول مهندسی، علم مواد و چارچوب‌های نظارتی در سه حوزه قضایی کلیدی: ایالات متحده آمریکا، اتحادیه اروپا و امارات متحده عربی. هدف، فراتر رفتن از یک بررسی اجمالی و ارائه یک منبع جامع برای معماران، مهندسان سازه و پیمانکاران نما است که در پروژه‌های پیچیده و در سطح بین‌المللی فعالیت می‌کنند. این راهنما با ارتقاء دانش پایه، به تشریح جزئیات فنی و استنادات قانونی می‌پردازد که برای طراحی، مشخصه‌سازی و اجرای موفق این سیستم‌های پیشرفته ضروری است.¹

اهمیت نما در معماری مدرن

نما، به عنوان پوسته خارجی یک ساختمان، نقشی دوگانه و حیاتی ایفا می‌کند. از یک سو، نما چهره عمومی و هویت بصری ساختمان را تعریف می‌کند و تأثیر مستقیمی بر منظر شهری دارد. از سوی دیگر، به عنوان یک پوسته عملکردی، مرز فیزیکی بین محیط کنترل‌شده داخلی و شرایط متغیر خارجی را تشکیل می‌دهد.² این پوسته وظایف متعددی را بر عهده دارد که شامل مقاومت در برابر عوامل جوی، عایق‌بندی حرارتی و صوتی، کنترل ورود نور خورشید و تأمین نور طبیعی می‌شود.³ عملکرد نما بر آسایش کاربران، مصرف انرژی ساختمان و حتی پایداری سازه اصلی تأثیر مستقیم دارد. بنابراین، طراحی نما یک فرآیند مهندسی پیچیده است که نیازمند تلفیق هنر معماری با اصول فیزیک ساختمان و مهندسی سازه است.²

تکامل به سوی شفافیت حداکثری

روند معماری معاصر به طور فزاینده‌ای به سمت حذف موانع بصری بین فضای داخلی و خارجی گرایش دارد. این گرایش، که ریشه در تمایل به ایجاد فضاهای باز، پرنور و متصل به محیط اطراف دارد، منجر به استفاده گسترده از شیشه به عنوان یک ماده ساختمانی غالب شده است. در این راستا، سیستم‌های نمای سنتی که بر قاب‌ها و پروفیل‌های فلزی آشکار (مولیون‌ها) تکیه داشتند، جای خود را به راه‌حل‌های نوآورانه‌ای داده‌اند که در آنها شفافیت به حداکثر می‌رسد. سیستم‌های نمای معلق، که در آنها پانل‌های شیشه‌ای مستقیماً از طریق اتصالات نقطه‌ای مجزا به یک سازه پشتیبان سبک متصل می‌شوند، اوج این تکامل هستند.⁴ در این سیستم‌ها، شیشه از یک عنصر پرکننده غیرفعال به یک جزء سازه‌ای فعال تبدیل می‌شود که به طور مستقیم در تحمل بارها مشارکت می‌کند و امکان تحقق نماهای کاملاً شفاف و به ظاهر بدون سازه را فراهم می‌آورد.⁴

بخش ۱: مبانی و گونه‌شناسی سیستم‌های نمای معلق

۱-۱: الزامات عملکردی اصلی پوسته ساختمان

پوسته ساختمان به عنوان یک سیستم یکپارچه باید مجموعه‌ای از الزامات عملکردی دقیق را برآورده سازد تا بتواند ایمنی، آسایش و بهره‌وری انرژی را تضمین کند. این الزامات هسته اصلی طراحی هر نوع سیستم نما، از جمله سیستم‌های معلق، را تشکیل می‌دهند.

مقاومت در برابر عوامل جوی

یک وظیفه بنیادین نما، محافظت از فضای داخلی در برابر عوامل جوی است. این عملکرد شامل سه جنبه اصلی است:

جلوگیری از نفوذ آب: سیستم نما باید کاملاً آب‌بند باشد. دستیابی به یک سیستم کاملاً مهر و موم شده در سطح (face-sealed) در عمل دشوار است، زیرا اتصالات و درزهای متعدد، نقاط بالقوه نفوذ هستند. بنابراین، بسیاری از سیستم‌های مدرن بر اساس اصول صفحه باران (rainscreen) طراحی می‌شوند که در آن یک حفره تهویه‌شونده به تخلیه آبی که از پوسته خارجی عبور کرده است، کمک می‌کند.³
کنترل نفوذ هوا: نفوذپذیری کنترل‌نشده هوا می‌تواند منجر به اتلاف انرژی قابل توجه و کاهش آسایش حرارتی شود. نما باید به گونه‌ای طراحی شود که جریان هوا را به حداقل برساند و در عین حال امکان تهویه کنترل‌شده را فراهم کند.³
مقاومت در برابر بار باد: نما و اتصالات آن باید قادر به تحمل بارهای ناشی از فشار و مکش باد باشند و این بارها را به طور ایمن به سازه اصلی ساختمان منتقل کنند. این امر به ویژه در ساختمان‌های بلند و مناطقی با سرعت باد بالا، یک پارامتر طراحی حیاتی است.³

عایق‌بندی حرارتی و صوتی

با افزایش اهمیت بهره‌وری انرژی و کاهش انتشار کربن، الزامات عایق‌بندی حرارتی نماها به طور فزاینده‌ای سختگیرانه شده است. این عملکرد از طریق ترکیب مواد عایق در بخش‌های کدر نما و استفاده از واحدهای شیشه‌ای عایق (Insulating Glass Units – IGUs) در بخش‌های شفاف تأمین می‌شود. علاوه بر این، نما باید سطح قابل قبولی از عایق‌بندی صوتی را برای محافظت از فضای داخلی در برابر آلودگی صوتی محیطی فراهم کند.³

کنترل بهره خورشیدی و نور روز

نما باید تعادل ظریفی بین به حداکثر رساندن نور طبیعی روز و به حداقل رساندن اثرات نامطلوب تابش خورشید، یعنی گرمایش بیش از حد (solar gain) و خیرگی (glare)، ایجاد کند. این امر از طریق انتخاب نوع شیشه (مثلاً شیشه‌های کنترل خورشیدی)، استفاده از پوشش‌های بازتابنده یا کم‌گسیل (Low-E) و به‌کارگیری تجهیزات سایه‌بان خارجی مانند لوورها یا سایه‌بان‌های افقی (brises soleil) محقق می‌شود. طراحی باید جهت‌گیری ساختمان و زوایای تابش خورشید در فصول مختلف را در نظر بگیرد.³ در سال‌های اخیر، مزایای استفاده از شیشه‌های تمام‌قد به دلیل افزایش هزینه‌های گرمایش و سرمایش مورد بازنگری قرار گرفته است، زیرا شیشه در زیر سطح میز کار تأثیر کمی بر نور طبیعی دارد اما بار حرارتی را به شدت افزایش می‌دهد.³

هویت بصری و زیبایی‌شناسی

نما نقش اصلی را در تعریف هویت معماری یک ساختمان ایفا می‌کند. انتخاب مواد، رنگ، بافت، مقیاس، ریتم عناصر و نحوه بیان سازه، همگی در شکل‌گیری تصویر نهایی ساختمان مؤثر هستند. سیستم‌های نمای معلق، با شفافیت و سبکی بی‌نظیر خود، ابزاری قدرتمند برای خلق معماری مدرن و به یاد ماندنی به شمار می‌روند.²

۱-۲: طبقه‌بندی سیستم‌ها: تکیه‌گاه نقطه‌ای در برابر سیستم‌های مولیون‌دار

سیستم‌های نمای شیشه‌ای مدرن را می‌توان به دو دسته اصلی تقسیم کرد: سیستم‌های مبتنی بر مولیون و سیستم‌های با تکیه‌گاه نقطه‌ای. این طبقه‌بندی بر اساس نحوه پشتیبانی از پانل‌های شیشه‌ای و انتقال بارها به سازه اصلی استوار است.

سیستم‌های مولیون‌دار سنتی

این سیستم‌ها که از دهه ۱۹۷۰ رواج یافتند، از پروفیل‌های عمودی (مولیون) و افقی (ترنسم) برای ایجاد یک شبکه قاب‌بندی استفاده می‌کنند که پانل‌های شیشه در آن قرار می‌گیرند. آلومینیوم به دلیل قابلیت اکسترود شدن به اشکال پیچیده، ماده‌ای محبوب برای این پروفیل‌ها است.⁴ با این حال، آلومینیوم دارای مدول الاستیسیته‌ای حدود یک‌سوم فولاد است، که به معنای خیز (deflection) سه برابری تحت بار مشابه است. برای دهانه‌ها و بارهای بزرگتر، از پروفیل‌های فولادی یا فولاد ضدزنگ استفاده می‌شود که می‌توانند با عمق کمتر، خیز را کنترل کنند.⁴ اگرچه این سیستم‌ها کارآمد و متداول هستند، اما وجود پروفیل‌های قابل مشاهده، مانعی برای دستیابی به شفافیت کامل محسوب می‌شود.⁴

سیستم‌های با تکیه‌گاه نقطه‌ای (Point-Supported)

این رویکرد نوین، پروفیل‌های خطی و پیوسته را حذف کرده و شیشه را مستقیماً از طریق اتصالات مکانیکی مجزا در نقاط مشخصی به سازه پشتیبان متصل می‌کند.⁵ در این سیستم، خود شیشه به یک عنصر سازه‌ای فعال تبدیل می‌شود که در تحمل بارها مشارکت دارد.⁴ این روش امکان ایجاد نماهای تقریباً بدون قاب و با حداکثر شفافیت را فراهم می‌کند و به معماران آزادی عمل بیشتری در طراحی جزئیات اتصالات می‌دهد. این سیستم‌ها به دلیل ظاهر مدرن و مینیمالیستی خود، در پروژه‌های شاخص مانند موزه‌ها، گالری‌های هنری و ورودی ساختمان‌های بزرگ بسیار محبوب هستند.⁵

۱-۳: تحلیل فنی گونه‌های اصلی

در دسته سیستم‌های با تکیه‌گاه نقطه‌ای، سه گونه اصلی بر اساس نوع سازه پشتیبان قابل تفکیک هستند:

۱-۳-۱: سیستم‌های کششی میله‌ای و خرپایی (Tension Rod and Truss Systems)

در این سیستم، بارهای نما از طریق میله‌های کششی (tension rods) از جنس فولاد ضدزنگ با مقاومت بالا به سازه اصلی ساختمان منتقل می‌شود. یک پیکربندی رایج شامل تیرهای صفحه‌ای فولادی افقی است که در پشت درزهای افقی شیشه قرار گرفته و بار باد را مهار می‌کنند. بار مرده شیشه و بخشی از وزن تیرها نیز توسط میله‌های کششی عمودی (sag rods) که به ستون‌های اصلی ساختمان متصل‌اند، تحمل می‌شود.⁶ این ساختار به توزیع یکنواخت نیروها کمک کرده و خطوط دید بسیار تمیزی را از داخل و خارج فراهم می‌کند. در نسخه‌های پیشرفته‌تر، می‌توان از خرپاهای عمودی ساخته شده از میله‌ها یا کابل‌های کششی برای ایجاد یک زیبایی‌شناسی با فناوری بالا (high-tech) استفاده کرد.⁶ این سیستم‌ها برای ایجاد بریس‌های سبک در دیوارها و سقف‌ها نیز کاربرد دارند.⁷

۱-۳-۲: سیستم‌های شبکه کابلی (Cable Net Wall Systems)

این سیستم نمایانگر اوج شفافیت در معماری است. در اینجا، یک شبکه از کابل‌های فولادی ضدزنگ عمودی و افقی، که مانند تارهای راکت تنیس پیش‌تنیده شده‌اند، سازه پشتیبان را تشکیل می‌دهد. پانل‌های شیشه‌ای با اتصالات نقطه‌ای به تقاطع‌های این شبکه کابلی متصل می‌شوند.⁶ این سیستم‌ها به دلیل نیاز به پیش‌تنیدگی بالا، نیروهای بسیار عظیمی (ده‌ها تا صدها هزار پوند) به سازه محیطی (perimeter structure) وارد می‌کنند. این امر مستلزم طراحی تیرهای خرپایی بسیار بزرگ در بالای نما و فونداسیون‌ها و مهارهای سنگین در پایه آن است.⁶ برای دستیابی به ظاهری تمیزتر، می‌توان از اتصالات ویژه‌ای استفاده کرد که سخت‌افزار پیچ و مهره را در داخل لمینت شیشه یا واحد دوجداره مخفی می‌کنند.⁶

۱-۳-۳: سیستم‌های با مولیون شیشه‌ای (Glass Mullion/Fin Systems)

در این سیستم، به جای مولیون‌های فلزی، از تیغه‌های شیشه‌ای (glass fins) که عمود بر صفحه نما قرار گرفته‌اند، برای تأمین سختی و مقاومت در برابر بار باد استفاده می‌شود. پانل‌های شیشه‌ای نما از طریق اتصالات نقطه‌ای به لبه این تیغه‌های شیشه‌ای متصل می‌شوند.⁴ نتیجه، یک سازه پشتیبان است که تقریباً از دید ناپدید می‌شود، زیرا ضریب شکست نور در تیغه‌های شیشه‌ای و پانل‌های نما یکسان است. این سیستم، شیشه را از یک عنصر پرکننده به یک جزء سازه‌ای اصلی تبدیل می‌کند و امکان دستیابی به شفافیت بالا را با پیچیدگی سازه‌ای کمتر نسبت به سیستم‌های شبکه کابلی فراهم می‌آورد.⁴

حرکت از سیستم‌های مولیون‌دار سنتی به سمت سیستم‌های کششی و شبکه‌های کابلی، با هدف افزایش شفافیت، بار سازه‌ای را از خود نما به سازه اصلی ساختمان منتقل می‌کند. سیستم‌های شبکه کابلی به صراحت نیروهای عظیمی را به سازه محیطی تحمیل می‌کنند.⁶ این یک رابطه علی مستقیم است: کاهش پروفیل‌های قابل مشاهده در نما (افزایش شفافیت) مستلزم تقویت قابل توجه سازه اصلی برای تحمل بارهای پیش‌تنیدگی و متمرکز است. این امر پیامدهای عمیقی برای طراحی اولیه ساختمان، هماهنگی بین معمار و مهندس سازه، و هزینه‌های کلی پروژه دارد. این سیستم‌ها دیگر یک “پوشش” صرف نیستند، بلکه بخشی جدایی‌ناپذیر از سیستم باربر اصلی ساختمان محسوب می‌شوند.

همچنین، مقایسه سیستم‌های مولیون آلومینیومی ⁴ با سیستم‌های مولیون شیشه‌ای ⁴ و سیستم‌های با تکیه‌گاه نقطه‌ای ⁵ یک روند تکاملی را نشان می‌دهد. در سیستم‌های اولیه، شیشه یک پانل غیرفعال است که توسط یک قاب فلزی پشتیبانی می‌شود. در سیستم‌های مولیون شیشه‌ای، شیشه (به شکل تیغه) به یک عنصر باربر اصلی برای بارهای جانبی تبدیل می‌شود. در سیستم‌های با تکیه‌گاه نقطه‌ای، خود پانل‌های شیشه‌ای به عنوان بخشی از یک “سیستم کامپوزیت” عمل می‌کنند که در تحمل بار مشارکت دارد.⁴ این تحول نیازمند درک عمیق‌تری از خواص مکانیکی شیشه و توسعه استانداردهای طراحی خاص برای آن است که در بخش‌های بعدی به آن پرداخته می‌شود.

بخش ۲: علم مواد و اجزاء سازنده: تحلیل عمیق فنی

عملکرد، ایمنی و دوام یک سیستم نمای معلق به طور مستقیم به خواص مواد تشکیل‌دهنده آن و نحوه تعامل آنها با یکدیگر بستگی دارد. انتخاب صحیح شیشه، درزگیرها، و اجزاء فلزی یک فرآیند مهندسی دقیق است که بر اساس استانداردهای بین‌المللی صورت می‌گیرد.

۲-۱: شیشه‌های سازه‌ای: سکوریت، لمینت و نیمه‌سکوریت (مطابق با ASTM C1048 و C1172)

شیشه به دلیل ماهیت شکننده خود، نیازمند فرآوری‌های خاصی است تا بتواند در کاربردهای سازه‌ای مورد استفاده قرار گیرد. استانداردهای انجمن آمریکایی آزمایش و مواد (ASTM) چارچوب کیفی این محصولات را تعریف می‌کنند.

شیشه سکوریت (Fully Tempered)

شیشه سکوریت از طریق یک فرآیند عملیات حرارتی تولید می‌شود که در آن شیشه تا نزدیک نقطه نرم شدن خود (حدود 620 درجه سانتی‌گراد) گرم شده و سپس به سرعت با دمیدن هوای سرد به سطوح آن، سرد می‌شود. این فرآیند باعث می‌شود که سطوح خارجی شیشه سریع‌تر از هسته داخلی آن منقبض و سخت شوند، که نتیجه آن ایجاد تنش‌های فشاری دائمی در سطح و تنش‌های کششی متعادل‌کننده در هسته شیشه است.⁸ این تنش‌های داخلی، مقاومت شیشه را در برابر بارهای مکانیکی (خمش و ضربه) و تنش‌های حرارتی به طور قابل توجهی (معمولاً ۴ تا ۵ برابر شیشه معمولی) افزایش می‌دهد. ویژگی ایمنی کلیدی شیشه سکوریت، الگوی شکست آن است؛ در صورت شکست، به جای تبدیل شدن به قطعات بزرگ و تیز، به هزاران قطعه کوچک و نسبتاً بی‌خطر با لبه‌های گرد فرو می‌پاشد.⁸ استاندارد مرجع برای این محصول

ASTM C1048, Standard Specification for Heat-Strengthened and Fully Tempered Flat Glass است.⁸

شیشه لمینت (Laminated)

شیشه لمینت یک محصول کامپوزیتی است که از دو یا چند لایه شیشه تشکیل شده که توسط یک یا چند لایه میانی پلیمری (interlayer) به هم چسبیده‌اند. لایه میانی متداول، پلی‌وینیل بوتیرال (PVB) است، اما برای کاربردهای سازه‌ای با عملکرد بالا، از لایه‌های میانی سخت‌تر مانند SentryGlas® Plus (SGP) نیز استفاده می‌شود. فرآیند تولید شامل قرار دادن لایه میانی بین لایه‌های شیشه و سپس اعمال حرارت و فشار در یک اتوکلاو برای ایجاد یک پیوند دائمی است.⁸ مزیت اصلی شیشه لمینت، رفتار آن پس از شکست است. در صورت شکستن یک یا چند لایه شیشه، قطعات شکسته به لایه میانی چسبیده باقی می‌مانند و یکپارچگی کلی پانل حفظ می‌شود. این ویژگی، ایمنی را در برابر سقوط قطعات شیشه به شدت افزایش می‌دهد و همچنین سطح بالایی از امنیت در برابر نفوذ را فراهم می‌کند.⁸ مزایای دیگر شیشه لمینت شامل بهبود عایق‌بندی صوتی (به دلیل خاصیت میرایی لایه میانی) و قابلیت فیلتر کردن بیش از 99% از اشعه ماوراء بنفش (UV) است.⁸ استاندارد مرجع برای این محصول

ASTM C1172, Standard Specification for Laminated Architectural Flat Glass است.⁸

مقایسه فنی شیشه‌های سازه‌ای

انتخاب بین انواع مختلف شیشه یک تصمیم مهندسی است که به الزامات خاص پروژه بستگی دارد. جدول زیر یک مقایسه فنی بین این محصولات ارائه می‌دهد.

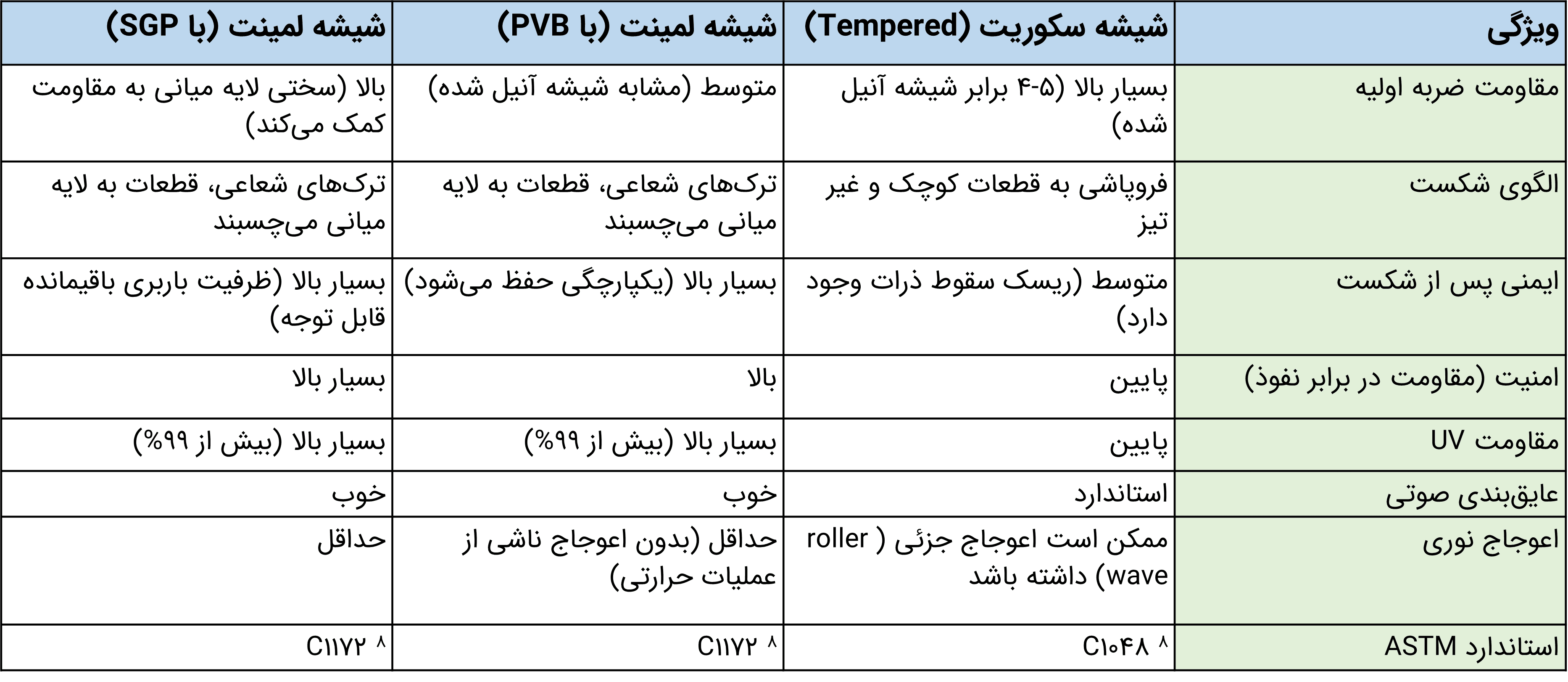

جدول ۱: مقایسه فنی شیشه‌های سازه‌ای

انتخاب بین شیشه سکوریت و لمینت یک تصمیم ساده “کدام قوی‌تر است” نیست. داده‌ها نشان می‌دهند که این یک مبادله بین مقاومت اولیه در برابر ضربه (برتری سکوریت ⁸) و رفتار ایمن پس از شکست (برتری لمینت ⁸) است. این انتخاب مستقیماً تحت تأثیر الزامات کد (مثلاً ایمنی در برابر سقوط) و تحلیل ریسک پروژه قرار دارد.

۲-۲: درزگیرهای سازه‌ای و واشرها: سیلیکون در برابر پلی‌اورتان (مطابق با ASTM C920)

درزگیرها در سیستم‌های نمای معلق نقشی حیاتی در آب‌بندی، هوا‌بندی و جذب حرکات نسبی بین اجزاء ایفا می‌کنند. درزگیرهای سازه‌ای (Structural Sealants) علاوه بر این وظایف، به عنوان یک چسب مهندسی‌شده برای اتصال شیشه به قاب یا سایر اجزاء عمل می‌کنند.¹⁰

درزگیرهای سیلیکونی

سیلیکون‌ها به دلیل عملکرد فوق‌العاده‌شان، ماده انتخابی برای اکثر کاربردهای نما هستند. خواص کلیدی آنها عبارتند از:

مقاومت عالی در برابر UV و دما: سیلیکون‌ها در برابر تابش خورشید و دماهای شدید تخریب نمی‌شوند و خواص خود را برای دهه‌ها حفظ می‌کنند.¹²
قابلیت حرکت بالا: این درزگیرها می‌توانند حرکات مفصلی قابل توجهی را بدون شکست تحمل کنند.
چسبندگی خوب: به طیف وسیعی از مصالح ساختمانی مانند شیشه، فلز و سنگ می‌چسبند.
درزگیرهای سیلیکونی به دو دسته اصلی تقسیم می‌شوند: درزگیرهای آب‌بندی (Weatherseals) که برای پر کردن درزهای محیطی استفاده می‌شوند و درزگیرهای سازه‌ای (Structural Glazing Sealants) که برای چسباندن شیشه به قاب در سیستم‌های نمای چسبان سازه‌ای (SSG) طراحی شده‌اند.11 این درزگیرها معمولاً قابل رنگ‌آمیزی نیستند.12

درزگیرهای پلی‌اورتان

پلی‌اورتان‌ها به دلیل سختی و مقاومت سایشی بالا شناخته می‌شوند. آنها چسبندگی بسیار خوبی دارند و برخلاف سیلیکون‌ها، قابل رنگ‌آمیزی هستند.¹² با این حال، مقاومت آنها در برابر UV به خوبی سیلیکون‌ها نیست و ممکن است در طول زمان در معرض نور خورشید تخریب شوند. به همین دلیل، استفاده از آنها در درزهای بسیار حساس و در معرض تابش مستقیم، کمتر رایج است. آنها در کاربردهایی که مقاومت مکانیکی و سایشی بالا مورد نیاز است، مانند درزهای کف، عملکرد خوبی دارند.¹³

استاندارد ASTM C920

ASTM C920, Standard Specification for Elastomeric Joint Sealants، استاندارد اصلی برای طبقه‌بندی و مشخصه‌سازی درزگیرهای الاستومریک است. این استاندارد درزگیرها را بر اساس چهار معیار اصلی طبقه‌بندی می‌کند ¹⁴:

Type (نوع): S برای تک‌جزئی (Single-component) که در معرض رطوبت هوا خشک می‌شود، و M برای چندجزئی (Multi-component) که نیاز به مخلوط کردن دو یا چند جزء برای خشک شدن دارد.
Grade (گرید): P برای ریختنی یا خودتراز (Pourable/Self-leveling) که برای درزهای افقی مناسب است، و NS برای غیرشرّه (Non-sag) که برای درزهای عمودی و بالاسری استفاده می‌شود.
Class (کلاس): نشان‌دهنده قابلیت حرکت کل مفصل به صورت درصد از عرض اولیه آن است. برای مثال، Class 25 به این معناست که درزگیر می‌تواند انقباض و انبساطی معادل ±25% عرض مفصل را تحمل کند. کلاس‌های رایج شامل 12.5، 25، 35، 50 و حتی 100 هستند.¹²
Use (کاربرد): نشان‌دهنده بسترهایی است که درزگیر برای چسبندگی به آنها آزمایش شده است: T (Traffic) برای ترافیک، NT (Nontraffic) برای غیرترافیکی، M (Mortar) برای ملات، G (Glass) برای شیشه، و A (Aluminum) برای آلومینیوم.¹³

درزگیرها، به ویژه درزگیرهای سیلیکونی با مدول پایین ¹⁵، نقشی فراتر از آب‌بندی صرف دارند. آنها به عنوان یک جزء مهندسی‌شده برای جذب حرکت عمل می‌کنند. استاندارد ASTM C920 ¹⁴ با طبقه‌بندی دقیق قابلیت حرکت (Class)، نشان می‌دهد که این یک ویژگی عملکردی حیاتی است. در یک سیستم نمای معلق که تحت تأثیر حرکات ناشی از باد، زلزله و انبساط حرارتی قرار دارد، یک درزگیر با مدول و کلاس نامناسب می‌تواند باعث انتقال تنش‌های مخرب به پانل‌های شیشه‌ای شود و منجر به شکست شیشه گردد. بنابراین، درزگیر نه یک جزء جانبی، بلکه یک “فیوز مکانیکی” است که برای محافظت از اجزاء گران‌تر و شکننده‌تر سیستم طراحی شده است.

۲-۳: اجزاء فلزی: فولاد ضدزنگ و آلیاژهای آلومینیوم (مقایسه 6061-T6 و 6063-T5)

اجزاء فلزی، اسکلت و سیستم اتصال نمای معلق را تشکیل می‌دهند. انتخاب آلیاژ مناسب برای هر جزء، تأثیر مستقیمی بر استحکام، دوام و ظاهر نما دارد.

فولاد ضدزنگ (Stainless Steel)

به دلیل استحکام کششی بالا و مقاومت عالی در برابر خوردگی، فولاد ضدزنگ ماده‌ای ایده‌آل برای اجزاء تحت کشش بالا مانند کابل‌ها، میله‌های کششی و همچنین برای اتصالات نقطه‌ای (فیتینگ‌های عنکبوتی) است که در معرض دید و شرایط جوی قرار دارند.⁶

آلیاژهای آلومینیوم

آلومینیوم به دلیل وزن سبک، مقاومت خوب در برابر خوردگی و قابلیت اکسترود شدن به مقاطع پیچیده، به طور گسترده در قاب‌ها و پروفیل‌های پشتیبان نما استفاده می‌شود.⁴ دو آلیاژ از سری 6000 به ویژه در صنعت نما کاربرد فراوان دارند: 6061 و 6063. هر دو آلیاژ حاوی منیزیم و سیلیسیم به عنوان عناصر آلیاژی اصلی هستند و قابلیت عملیات حرارتی دارند، اما تفاوت‌های ظریف آنها، کاربردهایشان را متمایز می‌کند.¹⁶

مقایسه فنی 6061-T6 و 6063-T5/T6

انتخاب بین این دو آلیاژ یک مبادله مهندسی بین استحکام و قابلیت‌های معماری است.

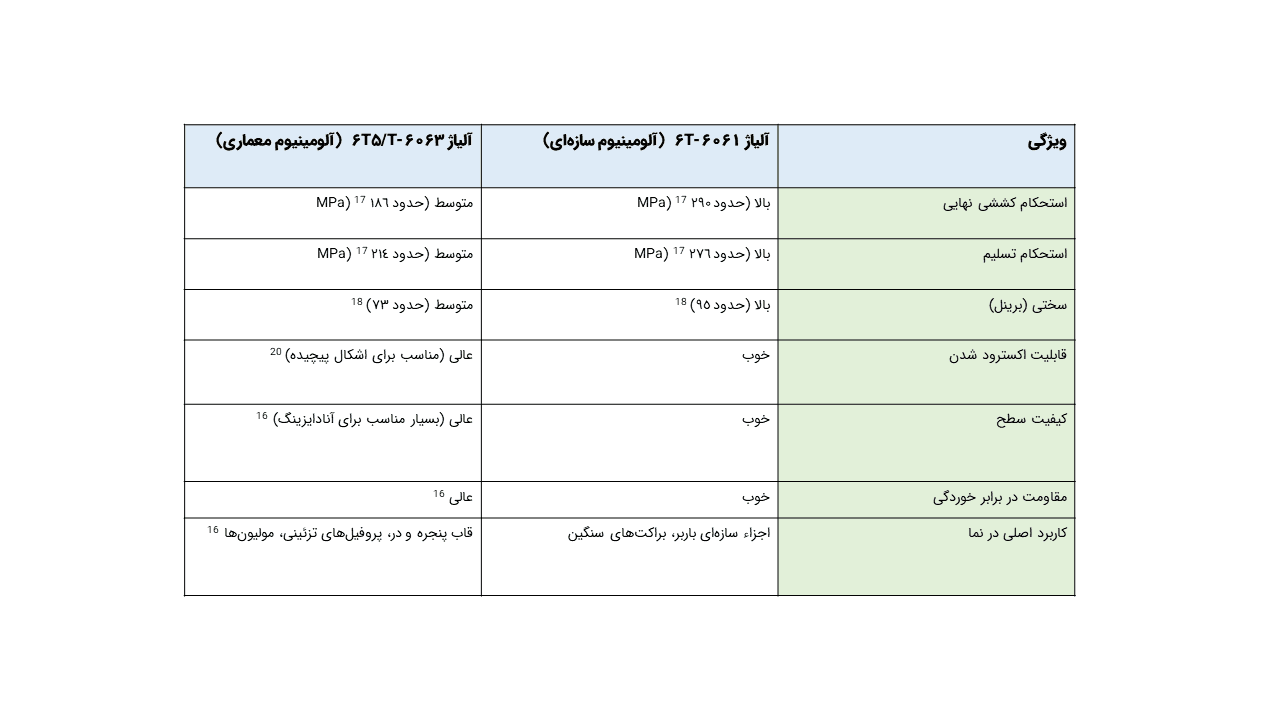

جدول ۲: مقایسه آلیاژهای آلومینیوم برای کاربردهای معماری

انتخاب مواد یک بهینه‌سازی چندمتغیره است. انتخاب بین آلومینیوم 6061-T6 و 6063-T5 ¹⁶ یک مبادله بین استحکام سازه‌ای (6061) و کیفیت سطح/مقاومت در برابر خوردگی (6063) است. این نشان می‌دهد که فرآیند طراحی نما یک بهینه‌سازی پیچیده است که در آن خواص مکانیکی، دوام، زیبایی‌شناسی و هزینه باید به طور همزمان در نظر گرفته شوند. یک تصمیم اشتباه در یک حوزه (مثلاً انتخاب آلیاژ نامناسب برای یک محیط خورنده) می‌تواند کل عملکرد سیستم را به خطر بیندازد.

۲-۴: اتصالات نقطه‌ای: تحلیل دقیق فیتینگ‌های عنکبوتی، روتول‌ها و پیچ‌های مفصلی

این اتصالات قلب مهندسی سیستم‌های نمای معلق هستند و وظیفه انتقال ایمن بارها از پانل‌های شیشه‌ای به سازه پشتیبان را بر عهده دارند.

مکانیک اتصالات

یک اتصال نقطه‌ای معمولی، که گاهی روتول (rotule) نامیده می‌شود، به گونه‌ای طراحی شده است که امکان چرخش و حرکت جزئی را برای شیشه فراهم کند. این اتصالات معمولاً شامل یک پیچ مفصلی هستند که از سوراخ شیشه عبور کرده و به یک فیتینگ عنکبوتی یا مستقیماً به سازه متصل می‌شود. برای جلوگیری از تماس مستقیم فلز با شیشه و تمرکز تنش که می‌تواند منجر به شکست شیشه شود، از واشرها و بوشینگ‌های ساخته شده از مواد نرم‌تر مانند نایلون یا آلومینیوم استفاده می‌شود.¹ برخی طراحی‌های پیشرفته شامل یک مفصل کروی (ball joint) در داخل اتصال هستند که به شیشه اجازه می‌دهد آزادانه در تمام جهات بچرخد و تنش‌های ناشی از خمش نما تحت بار باد یا جابجایی‌های سازه‌ای را به حداقل برساند.¹

انواع اتصالات

فیتینگ‌های عنکبوتی (Spider Fittings): اینها قطعات فلزی ریخته‌گری یا ماشین‌کاری شده‌ای هستند که دارای دو، سه، چهار یا بیشتر بازو برای اتصال به گوشه‌های پانل‌های شیشه‌ای مجاور هستند. این فیتینگ‌ها سپس به سازه پشتیبان (مانند ستون فولادی، خرپا یا دیوار بتنی) متصل می‌شوند.⁵
پیچ‌های مفصلی (Articulated Bolts): این پیچ‌ها دارای یک مفصل داخلی هستند که به آنها اجازه می‌دهد تا نسبت به محور خود زاویه بگیرند و چرخش شیشه را ممکن سازند. این ویژگی برای جذب حرکات خارج از صفحه (out-of-plane) حیاتی است.¹
اتصالات مخفی (Integral/Intrafix Fittings): در این سیستم‌های پیشرفته، مکانیزم اتصال در داخل ضخامت واحد شیشه دوجداره یا در داخل لایه میانی شیشه لمینت پنهان می‌شود. این کار منجر به یک سطح شیشه‌ای کاملاً صاف و بدون هیچ‌گونه سخت‌افزار قابل مشاهده از بیرون می‌شود و بالاترین سطح شفافیت را ارائه می‌دهد.⁶

بخش ۳: طراحی و تحلیل مهندسی

طراحی یک سیستم نمای معلق نیازمند تحلیل دقیق نیروهایی است که در طول عمر ساختمان به آن وارد می‌شود. این تحلیل‌ها اطمینان می‌دهند که نما می‌تواند در برابر بارهای محیطی مقاومت کند و در عین حال با حرکات سازه اصلی سازگار باشد.

۳-۱: تحلیل بارهای سازه‌ای

۳-۱-۱: محاسبه بار باد بر اساس ASCE 7

استاندارد ASCE/SEI 7, Minimum Design Loads and Associated Criteria for Buildings and Other Structures، که مرجع اصلی International Building Code (IBC) است، روش جامعی برای محاسبه بارهای باد ارائه می‌دهد. روش تحلیلی (Directional Procedure) این استاندارد برای ساختمان‌ها با هر ارتفاعی قابل استفاده است.²²

رویکرد کلی و پارامترهای کلیدی:

فرآیند محاسبه فشار طراحی باد شامل مراحل زیر است 22:

تعیین سرعت پایه باد (V): این مقدار از نقشه‌های منطقه‌بندی باد در ASCE 7 استخراج می‌شود و به دسته ریسک (Risk Category) ساختمان بستگی دارد. دسته ریسک (از I برای ریسک پایین تا IV برای تأسیسات حیاتی) اهمیت ساختمان و خطر خرابی آن برای جان انسان‌ها را مشخص می‌کند.²²
تعیین ضرایب سایت:
- دسته نورگیری (Exposure Category): این پارامتر (B، C یا D) زبری سطح زمین در جهت باد را توصیف می‌کند. دسته B برای مناطق شهری و حومه‌ای با موانع زیاد، C برای زمین‌های باز با موانع پراکنده، و D برای مناطق ساحلی و بدون مانع استفاده می‌شود. این دسته بر ضریب فشار سرعت (Kz) تأثیر می‌گذارد.²²
- ضریب توپوگرافی (Kzt): اگر ساختمان بر روی تپه یا پرتگاه قرار گرفته باشد، این ضریب اثر افزایش سرعت باد را در نظر می‌گیرد.²²
- ضریب ارتفاع از سطح دریا (Ke): این ضریب جدید در ASCE 7-22 برای در نظر گرفتن کاهش چگالی هوا در ارتفاعات بالا اضافه شده است.²²
محاسبه فشار سرعت (qz): با استفاده از پارامترهای فوق، فشار سرعت در هر ارتفاع (z) از سطح زمین با فرمول زیر محاسبه می‌شود:

qz=0.613KzKztKdKeV2(SI: N/m2,V in m/s)

در نسخه آمریکایی (با واحدهای امپریال):

qz=0.00256KzKztKeV2(lb/ft2,V in mi/h)

که در آن Kd ضریب جهت‌گیری باد است.22
تعیین ضرایب فشار: استاندارد ضرایب فشار خارجی (Cp) را برای سطوح مختلف ساختمان (دیوارهای رو به باد، پشت به باد، و کناری) و ضریب فشار داخلی (GCpi) را بر اساس طبقه‌بندی پوشش (Enclosure Classification) ساختمان (باز، نیمه‌باز، یا بسته) ارائه می‌دهد.²²
محاسبه فشار طراحی (p): فشار نهایی طراحی از ترکیب فشار سرعت و ضرایب فشار به دست می‌آید.

تفاوت MWFRS و C&C:

یک تمایز حیاتی در ASCE 7 بین تحلیل برای سیستم اصلی مقاوم در برابر نیروی باد (Main Wind Force-Resisting System – MWFRS) و اجزاء و روکش‌ها (Components and Cladding – C&C) وجود دارد. MWFRS به سازه اصلی ساختمان (قاب‌ها، دیوارهای برشی) اشاره دارد، در حالی که C&C شامل خود پانل‌های نما، اتصالات آنها و پروفیل‌های پشتیبان می‌شود. فشار باد در گوشه‌ها و لبه‌های ساختمان به طور قابل توجهی بالاتر است و این فشارهای موضعی بالا باید در طراحی C&C لحاظ شوند.22 برای طراحی یک پانل شیشه‌ای و اتصالات نقطه‌ای آن، استفاده از فشارهای C&C الزامی است.

۳-۱-۲: طراحی لرزه‌ای و کنترل جابجایی نسبی طبقات (Inter-Storey Drift)

در هنگام وقوع زلزله، سازه اصلی ساختمان دچار حرکت جانبی می‌شود. این حرکت باعث ایجاد جابجایی نسبی بین طبقات متوالی می‌گردد که به آن جابجایی نسبی طبقات (Inter-Storey Drift) گفته می‌شود. سیستم نما باید قادر به تطبیق این حرکت بدون آسیب دیدن یا فروریختن باشد.²⁴

اصول طراحی لرزه‌ای نما:

جداسازی یا تطبیق: دو استراتژی اصلی برای طراحی لرزه‌ای نما وجود دارد. در نماهای سنگین (مانند پانل‌های بتنی پیش‌ساخته)، استراتژی اصلی جداسازی (de-coupling) پانل از حرکات برشی سازه است. این کار از طریق اتصالات شکل‌پذیر (ductile connections) انجام می‌شود که به پانل اجازه می‌دهند مانند یک آونگ حرکت کند در حالی که سازه در زیر آن جابجا می‌شود.²⁴ در نماهای سبک مانند دیوارهای پرده‌ای شیشه‌ای، استراتژی اصلی
تطبیق (accommodation) حرکت است. در این روش، سیستم نما به گونه‌ای طراحی می‌شود که جابجایی نسبی طبقات را از طریق لغزش در درزها و ایجاد فاصله کافی (clearance) بین شیشه و قاب جذب کند.²⁴
اهمیت درزها و فواصل: در سیستم‌های با تکیه‌گاه نقطه‌ای و دیوارهای پرده‌ای، اگر فاصله کافی بین لبه پانل شیشه‌ای و اجزاء قاب فلزی وجود نداشته باشد، جابجایی نسبی طبقات می‌تواند باعث برخورد شیشه با فلز و شکست آن شود. بنابراین، طراحی درزها و تعیین حداقل فاصله مورد نیاز بر اساس حداکثر جابجایی نسبی طبقات پیش‌بینی‌شده، یک بخش حیاتی از طراحی لرزه‌ای نما است.²⁴

۳-۲: تحلیل تنش حرارتی و عملکرد انرژی

تغییرات دمایی یکی از مهم‌ترین عوامل محیطی است که بر عملکرد نماهای شیشه‌ای تأثیر می‌گذارد.

مکانیسم شکست حرارتی:

شکست ناشی از تنش حرارتی زمانی رخ می‌دهد که اختلاف دمای قابل توجهی بین بخش‌های مختلف یک پانل شیشه‌ای ایجاد شود. به طور معمول، مرکز پانل که در معرض تابش مستقیم خورشید قرار دارد، گرم می‌شود و منبسط می‌گردد، در حالی که لبه‌های آن که در داخل سیستم قاب قرار دارند و یا در سایه هستند، خنک‌تر باقی می‌مانند. این انبساط نامتوازن، تنش‌های کششی در لبه‌های سردتر ایجاد می‌کند. از آنجایی که شیشه در برابر کشش ضعیف است، اگر این تنش‌ها از مقاومت ذاتی لبه شیشه (که به کیفیت برش آن بستگی دارد) فراتر رود، ترک‌خوردگی و شکست رخ می‌دهد.25

عوامل مؤثر بر تنش حرارتی:

خواص شیشه: شیشه‌های با جذب بالا (مانند شیشه‌های رنگی تیره) و شیشه‌های دارای پوشش‌های جاذب، بیشتر مستعد تنش حرارتی هستند.²⁵
شرایط محیطی: سایه‌اندازی جزئی از ساختمان‌های مجاور، درختان یا اجزاء خود ساختمان (مانند پیش‌آمدگی‌ها) می‌تواند گرادیان‌های دمایی شدیدی ایجاد کند. فصول بهار و پاییز که زوایای تابش خورشید پایین‌تر و شب‌ها سرد است، دوره‌های بحرانی محسوب می‌شوند.²⁶
عوامل داخلی: پرده‌ها یا کرکره‌های داخلی می‌توانند تابش خورشید را به سمت شیشه بازتاب داده و از خنک شدن آن توسط جریان هوای داخلی جلوگیری کنند و در نتیجه دمای شیشه را افزایش دهند. همچنین، قرار دادن دریچه‌های گرمایشی به گونه‌ای که هوای گرم را مستقیماً به شیشه بدمند، بسیار خطرناک است.²⁵
سیستم قاب: قاب‌هایی با ظرفیت حرارتی پایین و رنگ روشن، گرمای کمتری را در لبه‌های شیشه نگه می‌دارند و ریسک را کاهش می‌دهند.²⁵

تحلیل و کاهش ریسک:

برای جلوگیری از شکست حرارتی، انجام تحلیل تنش حرارتی در مراحل اولیه طراحی ضروری است. نرم‌افزارهای تخصصی می‌توانند با در نظر گرفتن تمام عوامل فوق، حداکثر اختلاف دمای قابل انتظار در پانل شیشه‌ای را محاسبه کنند. اگر تحلیل نشان دهد که ریسک شکست از حد مجاز (مثلاً در استاندارد Vitro، ۸ شکست در هر ۱۰۰۰ واحد) بیشتر است، راه‌حل اصلی استفاده از شیشه‌های عملیات حرارتی دیده (نیمه‌سکوریت یا سکوریت کامل) است که مقاومت بسیار بالاتری در برابر تنش حرارتی دارند.25

طراحی نما یک فرآیند خطی نیست، بلکه یک فرآیند تکرارشونده و وابسته به زمینه است. تحلیل بار باد ²²، طراحی لرزه‌ای ²⁴ و تحلیل تنش حرارتی ²⁵ به طور جداگانه ارائه شده‌اند، اما در عمل کاملاً به هم مرتبط هستند و به مکان پروژه وابسته‌اند. یک ساختمان در میامی (بار باد بالا، ریسک لرزه‌ای کم)، لس آنجلس (ریسک لرزه‌ای بالا، بار باد متوسط) و دبی (بار باد بالا، تابش خورشیدی شدید) به راه‌حل‌های طراحی نمای کاملاً متفاوتی نیاز دارد. به عنوان مثال، الزامات جابجایی نسبی طبقات در یک منطقه لرزه‌خیز ²⁴ مستقیماً بر اندازه درزها و طراحی اتصالات تأثیر می‌گذارد، که این خود بر عملکرد حرارتی و آب‌بندی نما تأثیرگذار است. این نشان می‌دهد که مهندس سازه، معمار و مشاور نما باید به طور مداوم برای یافتن یک راه‌حل بهینه که تمام این الزامات گاه متضاد را برآورده کند، همکاری کنند.

بخش ۴: چارچوب مقررات و انطباق در ایالات متحده آمریکا

در ایالات متحده، طراحی و ساخت نماهای ساختمانی توسط یک چارچوب چندلایه از کدها و استانداردها کنترل می‌شود که توسط نهادهای مختلفی مانند شورای کد بین‌المللی (ICC)، انجمن آمریکایی آزمایش و مواد (ASTM) و انجمن تولیدکنندگان معماری آمریکا (AAMA) تدوین شده‌اند.

۴-۱: کدهای حاکم: International Building Code (IBC)

IBC کد ساختمانی مدل است که در اکثر حوزه‌های قضایی در سراسر ایالات متحده به عنوان مبنای قانونی پذیرفته شده است.²⁷ دو فصل از این کد به طور خاص برای طراحی نماهای معلق اهمیت دارند.

فصل ۱۴: دیوارهای خارجی (Exterior Walls)

این فصل الزامات کلی برای عملکرد پوسته خارجی ساختمان را تعیین می‌کند.²⁹ الزامات کلیدی آن عبارتند از:

حفاظت در برابر عوامل جوی (Weather Protection): این کد الزام می‌کند که دیوارهای خارجی یک پوسته مقاوم در برابر هوا را فراهم کنند. این پوسته باید شامل آب‌چکان‌ها (flashing) در محل‌های حساس (مانند دور بازشوها و اتصالات) و حداقل یک لایه مانع مقاوم در برابر آب (Water-Resistive Barrier – WRB) در پشت روکش خارجی باشد. طراحی باید به گونه‌ای باشد که از تجمع آب در داخل مجموعه دیوار جلوگیری کرده و مسیری برای تخلیه آب نفوذی به بیرون فراهم کند.²⁹ برای اثبات مقاومت در برابر باران ناشی از باد، ممکن است نیاز به آزمایش مطابق با
ASTM E331 باشد.²⁹
الزامات مقاومت در برابر حریق: این فصل محدودیت‌هایی را برای استفاده از مواد قابل احتراق در دیوارهای خارجی ساختمان‌های نوع I, II, III و IV (ساختمان‌های غیرقابل احتراق یا با احتراق محدود) اعمال می‌کند. این محدودیت‌ها به ارتفاع ساختمان، نوع ماده قابل احتراق و فاصله از خطوط ملک بستگی دارد.²⁹

فصل ۱۶: طراحی سازه‌ای (Structural Design)

این فصل حداقل بارهای طراحی را که تمام اجزاء ساختمان، از جمله نما، باید قادر به تحمل آنها باشند، مشخص می‌کند.³³

بارها و ترکیبات بار: فصل ۱۶ انواع بارها (مرده، زنده، باد، برف، لرزه‌ای و غیره) را تعریف کرده و ترکیبات بار لازم برای طراحی به دو روش اصلی طراحی مقاومت و بار ضریب‌دار (LRFD) و طراحی تنش مجاز (ASD) را ارائه می‌دهد.³⁴ این فصل به طور گسترده به استاندارد ASCE 7 برای جزئیات محاسبات بار ارجاع می‌دهد.³³
قابلیت بهره‌برداری (Serviceability): علاوه بر الزامات مقاومت، فصل ۱۶ بر اهمیت قابلیت بهره‌برداری نیز تأکید دارد. جدول 1604.3 حداکثر خیز (deflection) مجاز برای اعضای سازه‌ای مختلف تحت بارهای مختلف را مشخص می‌کند تا از آسیب به مصالح نازک‌کاری (مانند ترک خوردن دیوارها) و ایجاد حس ناامنی در کاربران جلوگیری شود. برای اعضای سازه‌ای که شیشه را پشتیبانی می‌کنند، محدودیت‌های خیز سختگیرانه‌تری اعمال می‌شود.³³

۴-۲: استانداردهای کلیدی عملکرد

برای اطمینان از اینکه سیستم‌های نما الزامات عملکردی IBC را برآورده می‌کنند، مجموعه‌ای از استانداردهای آزمون توسط ASTM و AAMA تدوین شده است.

ASTM E330: عملکرد سازه‌ای

این استاندارد، روش آزمون استاندارد برای تعیین عملکرد سازه‌ای دیوارهای پرده‌ای، پنجره‌ها و درها تحت اختلاف فشار هوای استاتیک یکنواخت است.³⁷ در این آزمون، یک نمونه از نما در یک محفظه آزمایشگاهی نصب شده و تحت فشارهای مثبت و منفی فزاینده قرار می‌گیرد تا رفتار آن تحت بار باد شبیه‌سازی شود. پارامترهای کلیدی که اندازه‌گیری می‌شوند عبارتند از:

خیز در نقاط مختلف، تغییر شکل دائمی پس از برداشتن بار، و بار نهایی که سیستم قبل از شکست تحمل می‌کند. این آزمون برای تأیید محاسبات مهندسی و اطمینان از یکپارچگی سازه‌ای سیستم نما حیاتی است.³⁷

سری AAMA 500: آزمون‌های میدانی

در حالی که ASTM E330 یک آزمون آزمایشگاهی است، استانداردهای AAMA بر تأیید عملکرد نما پس از نصب در محل پروژه تمرکز دارند.⁴⁰

AAMA 501.2: این یک روش ساده و سریع برای بررسی کیفی آب‌بندی درزهای ثابت در نماهای نصب شده است. در این روش، از یک نازل کالیبره شده برای پاشیدن آب با فشار مشخص بر روی درزها استفاده می‌شود و بازرس به دنبال نشت آب به داخل ساختمان است. این آزمون برای سیستم‌های بازشو کاربرد ندارد.⁴⁰
AAMA 502 و 503: اینها روش‌های آزمون کمی برای ارزیابی نفوذ هوا و آب هستند. در این آزمون‌ها، یک محفظه موقت در سمت داخلی نما ساخته شده و با ایجاد اختلاف فشار (معمولاً مکش)، شرایط باران ناشی از باد شبیه‌سازی می‌شود، در حالی که یک سیستم اسپری آب کالیبره شده در خارج، نما را خیس می‌کند. AAMA 502 برای سیستم‌های بازشو (پنجره‌ها و درها) و AAMA 503 برای سیستم‌های ثابت (دیوارهای پرده‌ای و ویترین‌ها) استفاده می‌شود.⁴⁰

۴-۳: ایمنی در برابر حریق: نقش استاندارد NFPA 285

NFPA 285, Standard Fire Test Method for Evaluation of Fire Propagation Characteristics of Exterior Wall Assemblies Containing Combustible Components یک آزمون تمام‌مقیاس حیاتی برای ایمنی حریق نماها در ایالات متحده است.⁴²

هدف و الزام در IBC

هدف این آزمون، ارزیابی توانایی یک مجموعه دیوار خارجی در جلوگیری از انتشار عمودی و جانبی شعله در زمانی است که حریق از داخل ساختمان از طریق یک پنجره به بیرون زبانه می‌کشد.⁴⁴ طبق IBC، این آزمون برای دیوارهای خارجی در

ساختمان‌های نوع I, II, III یا IV با ارتفاع بیش از ۴۰ فوت (۱۲.۲ متر) که حاوی اجزای قابل احتراق مانند عایق پلاستیکی فومی، موانع مقاوم در برابر آب (WRB) قابل احتراق، یا روکش‌های کامپوزیت فلزی (MCM) با هسته قابل احتراق هستند، الزامی است.²⁹

معیارهای پذیرش

در طول آزمون ۳۰ دقیقه‌ای، مجموعه دیوار نباید اجازه دهد که حریق به صورت قابل توجهی منتشر شود. معیارهای پذیرش سختگیرانه هستند و شامل موارد زیر می‌باشند ⁴⁴:

جلوگیری از انتشار شعله به صورت عمودی بیش از ۱۰ فوت (۳ متر) بالاتر از بالای بازشوی پنجره.
جلوگیری از انتشار شعله به صورت جانبی بیش از ۵ فوت (۱.۵ متر) از خط مرکزی پنجره.
محدود کردن افزایش دما در نقاط کلیدی در داخل حفره دیوار و در طبقه دوم برای جلوگیری از اشتعال خود به خودی و گسترش حریق به داخل ساختمان.

چارچوب نظارتی آمریکا یک رویکرد چندلایه را به نمایش می‌گذارد. IBC ²⁹ الزامات کلی و عملکردی را تعیین می‌کند. استانداردهای ASTM (مانند E330 برای سازه ³⁷) و AAMA (مانند سری 500 برای آب‌بندی ⁴⁰) روش‌های آزمون استاندارد برای تأیید این عملکردها را ارائه می‌دهند. NFPA 285 ⁴⁴ به طور خاص به عملکرد حریق “کل مجموعه دیوار” می‌پردازد، نه فقط اجزای منفرد. این نشان می‌دهد که انطباق با مقررات در آمریکا صرفاً با انتخاب محصولات تأیید شده حاصل نمی‌شود، بلکه نیازمند اثبات این است که این محصولات در کنار هم به عنوان یک “سیستم” یکپارچه، الزامات عملکردی کد را برآورده می‌کنند. این امر مسئولیت قابل توجهی را بر عهده طراح می‌گذارد تا از سازگاری و عملکرد ترکیبی همه اجزاء اطمینان حاصل کند.

بخش ۵: چارچوب مقررات و انطباق در اروپا

چارچوب نظارتی برای محصولات ساختمانی در اتحادیه اروپا بر اساس اصول هماهنگ‌سازی و حذف موانع فنی برای تجارت بین کشورهای عضو استوار است. این رویکرد تضمین می‌کند که یک محصول که در یک کشور عضو تأیید شده است، می‌تواند آزادانه در سراسر بازار واحد اروپا به فروش برسد.

۵-۱: استاندارد هماهنگ اروپایی EN 13830 برای دیوارهای پرده‌ای

EN 13830: Curtain walling – Product standard استاندارد هماهنگ اروپایی (hEN) است که الزامات، روش‌های آزمون و معیارهای انطباق را برای سیستم‌های دیوار پرده‌ای مشخص می‌کند.⁴⁵

دامنه و کاربرد

این استاندارد برای کیت‌های دیوار پرده‌ای که به عنوان پوسته ساختمان عمل می‌کنند و از حالت عمودی تا زاویه ±۱۵ درجه نصب می‌شوند، کاربرد دارد. این استاندارد کل مجموعه دیوار پرده‌ای، از جمله اتصالات آن به سازه اصلی را پوشش می‌دهد. نکته مهم این است که طبق تعریف این استاندارد، دیوار پرده‌ای به پایداری سازه اصلی ساختمان کمک نمی‌کند و باید بتوان آن را به طور مستقل جایگزین کرد.⁴⁵ این استاندارد مواردی مانند سقف‌های شیشه‌ای شیب‌دار یا نماهای ساخته شده از پانل‌های بتنی پیش‌ساخته را پوشش نمی‌دهد.⁴⁵

ویژگی‌های اساسی (Essential Characteristics)

EN 13830 مجموعه‌ای از “ویژگی‌های اساسی” را تعریف می‌کند که عملکرد دیوار پرده‌ای را توصیف می‌کنند. تولیدکننده باید عملکرد محصول خود را برای این ویژگی‌ها (یا حداقل یکی از آنها) اعلام کند. این ویژگی‌ها عبارتند از ⁴⁹:

مقاومت در برابر بار باد
آب‌بندی (Watertightness)
نفوذپذیری هوا (Air Permeability)
مقاومت در برابر ضربه (Impact Resistance)
مقاومت در برابر بار مرده (وزن خود سیستم)
عملکرد حرارتی (Thermal Transmittance – U-value)
عایق‌بندی صوتی (Airborne sound insulation)
واکنش در برابر آتش (Reaction to fire)
مقاومت در برابر آتش (Fire resistance)

۵-۲: نشان CE و اظهاریه عملکرد (Declaration of Performance – DoP)

مقررات محصولات ساختمانی (Construction Products Regulation – CPR) که از سال ۲۰۱۳ به طور کامل اجرایی شد، چارچوب قانونی برای عرضه محصولات ساختمانی در بازار اروپا را تعیین می‌کند.⁵⁰

نشان CE

الصاق نشان CE بر روی یک محصول دیوار پرده‌ای، اعلامیه قانونی تولیدکننده است مبنی بر اینکه محصول با الزامات استاندارد هماهنگ مربوطه (EN 13830) و سایر قوانین قابل اجرا در اتحادیه اروپا مطابقت دارد. این نشان به عنوان یک “گذرنامه” برای محصول عمل می‌کند و به آن اجازه می‌دهد تا بدون نیاز به آزمون یا گواهی اضافی در هر کشور عضو اتحادیه اروپا به فروش برسد.⁵⁰ نشان CE باید بر روی محصول، بسته‌بندی آن یا اسناد همراه الصاق شود.⁵¹

اظهاریه عملکرد (DoP)

قبل از الصاق نشان CE، تولیدکننده موظف است یک اظهاریه عملکرد (DoP) تهیه کند. DoP یک سند قانونی است که در آن تولیدکننده مسئولیت عملکرد محصول را بر عهده می‌گیرد.⁵¹ محتوای DoP به طور دقیق توسط CPR مشخص شده و باید شامل موارد زیر باشد ⁵¹:

کد شناسایی منحصر به فرد محصول.
نام و آدرس تولیدکننده.
کاربرد مورد نظر محصول (مثلاً، “کیت دیوار پرده‌ای برای استفاده به عنوان پوسته ساختمان”).
لیست ویژگی‌های اساسی (بر اساس ضمیمه ZA استاندارد EN 13830).
عملکرد اعلام شده برای هر ویژگی (به صورت سطح، کلاس یا توصیف).
سیستم ارزیابی و تأیید ثبات عملکرد (AVCP) اعمال شده.
شماره شناسایی نهاد مطلع (Notified Body)، در صورتی که در فرآیند ارزیابی دخیل بوده باشد.

یک نکته مهم در سیستم اروپایی، امکان اعلام “عملکرد تعیین نشده” (No Performance Determined – NPD) برای ویژگی‌هایی است که توسط مقررات ملی در کشور مقصد الزامی نشده‌اند. این به تولیدکننده انعطاف‌پذیری می‌دهد تا فقط برای ویژگی‌های مرتبط با بازار هدف خود آزمون و اعلام عملکرد انجام دهد.⁵¹

۵-۳: اصول طراحی سازه‌ای: یوروکدها

یوروکدها مجموعه‌ای از استانداردهای طراحی سازه هماهنگ اروپایی هستند که به تدریج جایگزین کدهای ملی در سراسر اروپا شده‌اند.⁵³

وضعیت فعلی برای شیشه

در حال حاضر، یک یوروکد اختصاصی و کامل برای طراحی سازه‌ای شیشه وجود ندارد. این یک خلأ مهم در مجموعه یوروکدها است. با این حال، یک کمیته فنی در حال کار بر روی تدوین prEN 19100, Eurocode 10: Design of glass structures است که انتظار می‌رود در آینده این خلأ را پر کند.⁵³

یوروکدهای مرتبط برای بارگذاری

تا زمان انتشار یوروکد ۱۰، طراحان برای تعیین بارهای وارد بر نماهای شیشه‌ای به یوروکدهای موجود تکیه می‌کنند ⁵³:

EN 1990: Basis of structural design: اصول کلی طراحی، ترکیبات بار و ضرایب ایمنی را مشخص می‌کند.
EN 1991: Actions on structures: این مجموعه استاندارد، بارهای مختلف را تعریف می‌کند:
- EN 1991-1-1: بارهای مرده و زنده.
- EN 1991-1-3: بارهای برف.
- EN 1991-1-4: بارهای باد.
- EN 1991-1-5: بارهای حرارتی.

نقش استانداردهای ملی

به دلیل عدم وجود یوروکد شیشه، طراحان در عمل همچنان به شدت به استانداردهای ملی یا اسناد راهنمای معتبر تکیه می‌کنند. به عنوان مثال، DIN 18008 در آلمان، NEN 2608 در هلند و BS 6180 در بریتانیا (برای جان‌پناه‌ها) همچنان مراجع مهمی برای طراحی عملی شیشه سازه‌ای هستند.⁵³ این اسناد راهنمایی‌های دقیقی در مورد مقاومت طراحی شیشه، ضرایب ایمنی مواد و روش‌های تحلیل ارائه می‌دهند.

سیستم CE Marking و DoP ⁵¹ بر اساس یک فلسفه متفاوت از سیستم آمریکا عمل می‌کند. در اینجا، تولیدکننده مسئولیت انجام آزمون‌های اولیه (Initial Type Testing) و کنترل تولید کارخانه (FPC) را بر عهده دارد و سپس عملکرد محصول خود را در DoP “اعلام” می‌کند. این DoP به طراح اجازه می‌دهد تا محصولی را انتخاب کند که عملکرد اعلام شده آن با الزامات پروژه مطابقت دارد. این رویکرد، بار اثبات انطباق اولیه را بیشتر بر دوش تولیدکننده می‌گذارد و یک بازار واحد با معیارهای عملکردی شفاف ایجاد می‌کند. با این حال، وجود گزینه “NPD” (عملکرد تعیین نشده) ⁵¹ نشان می‌دهد که این سیستم انعطاف‌پذیر است و به بازار اجازه می‌دهد تا تصمیم بگیرد کدام ویژگی‌ها برای یک کاربرد خاص حیاتی هستند، مگر اینکه مقررات ملی آن را الزامی کند.

بخش ۶: چارچوب مقررات و انطباق در امارات متحده عربی

امارات متحده عربی، به ویژه دبی و ابوظبی، به دلیل رشد سریع شهری و ساخت ساختمان‌های بلندمرتبه نمادین، یک چارچوب نظارتی بسیار خاص و سختگیرانه برای نماهای ساختمانی ایجاد کرده است. این چارچوب، که عمدتاً در پاسخ به حوادث آتش‌سوزی نما در گذشته تدوین شده، بر ایمنی حریق تأکید ویژه‌ای دارد و رویکردی بسیار تجویزی را دنبال می‌کند.

۶-۱: کد حریق و ایمنی امارات (UAE Fire and Life Safety Code): یک رویکرد تجویزی

این کد که توسط دفاع مدنی دبی (DCD) و دفاع مدنی ابوظبی (ADCD) اجرا می‌شود، به عنوان یکی از جامع‌ترین و سختگیرانه‌ترین مقررات ایمنی حریق نما در جهان شناخته می‌شود.⁵⁶

۶-۱-۱: گواهی‌نامه‌های مواد و ممنوعیت روکش‌های قابل اشتعال

کد امارات الزام می‌کند که تمام مواد مورد استفاده در مجموعه نما، از جمله روکش، عایق، و اجزای پشتیبان، باید غیرقابل احتراق یا دارای مقاومت بالا در برابر حریق باشند. این مواد باید توسط یک آزمایشگاه معتبر آزمایش شده، توسط یک نهاد صدور گواهینامه تأیید شده، و در نهایت در سیستم دفاع مدنی ثبت و فهرست (listed and approved) شوند.⁵⁶ استفاده از پانل‌های کامپوزیت آلومینیومی (ACP) با هسته پلی‌اتیلن (PE) که عامل اصلی بسیاری از آتش‌سوزی‌ها بوده‌اند، به شدت محدود یا ممنوع است.⁵⁶

۶-۱-۲: الزامات تست کامل مجموعه نما و حفاظت حریق غیرعامل (PFP)

کد امارات بر این اصل استوار است که عملکرد حریق اجزاء منفرد به تنهایی کافی نیست و کل مجموعه نما (assembly) باید به عنوان یک سیستم یکپارچه آزمایش شود.⁵⁶

آزمون تمام‌مقیاس: برای ساختمان‌های بلند، انجام آزمون تمام‌مقیاس مطابق با استانداردهایی مانند NFPA 285 یا BS 8414 برای کل مجموعه نما الزامی است. این آزمون باید نشان دهد که نما در شرایط حریق واقعی، باعث گسترش عمودی یا جانبی شعله نمی‌شود.⁵⁶
حفاظت حریق غیرعامل (Passive Fire Protection – PFP): این بخش از کد بسیار حیاتی است:
- موانع حریق پیرامونی (Perimeter Fire Barriers): نصب یک سیستم مانع حریق تأیید شده در فضای خالی بین لبه دال بتنی هر طبقه و دیوار پرده‌ای الزامی است. این موانع از گسترش عمودی حریق و دود از یک طبقه به طبقه دیگر از طریق این حفره جلوگیری می‌کنند. بازرسی این موانع در محل، مطابق با ASTM E2393 (شامل آزمایش‌های تخریبی)، الزامی است.⁵⁶
- موانع حریق در حفره (Cavity Fire Barriers): علاوه بر موانع پیرامونی، باید موانع حریق افقی و عمودی در داخل حفره نما در هر طبقه و اطراف بازشوها (مانند پنجره‌ها) نصب شوند تا این فضا به بخش‌های کوچکتر تقسیم (compartmentalize) شود و از گسترش حریق در داخل خود نما جلوگیری گردد.⁵⁶
- جداسازی اسپندرال (Spandrel Separation): برای ساختمان‌های بلندتر از ۱۵ متر، کد الزام می‌کند که یک جداسازی عمودی (حداقل ۹۱۵ میلی‌متر) یا افقی (حداقل ۷۶۰ میلی‌متر) با مقاومت یک ساعته در برابر حریق بین بازشوهای پنجره طبقات متوالی وجود داشته باشد.⁵⁶

۶-۱-۳: نقش “House of Expertise” و فرآیند تاییدیه دفاع مدنی

کد امارات یک اکوسیستم کنترل شده ایجاد کرده است که در آن تمام بازیگران اصلی باید توسط دفاع مدنی تأیید صلاحیت و مجوز دریافت کنند.⁵⁷

مشاور حریق تأیید شده (House of Expertise): قبل از شروع هرگونه کار نصب، طراحی کامل نما باید توسط یک شرکت مشاوره حریق مستقل و تأیید شده توسط دفاع مدنی (که “House of Expertise” نامیده می‌شود) بررسی و تأیید شود. این مشاور یک گزارش جامع ارزیابی حریق نما تهیه کرده و برای تأیید به دفاع مدنی ارسال می‌کند.⁵⁶
بازرسی‌های میدانی: پس از تأیید طرح، همان مشاور حریق موظف است بازرسی‌های منظم در محل پروژه را در مراحل مختلف ساخت (مثلاً در فواصل ۲۰٪، ۴۰٪، ۶۰٪، ۸۰٪ و ۱۰۰٪ پیشرفت کار) انجام دهد تا اطمینان حاصل کند که نصب نما دقیقاً مطابق با طرح تأیید شده و گزارش آزمون تمام‌مقیاس است.⁵⁷
نصاب و تأمین‌کننده مجاز: پیمانکار نصب نما و تأمین‌کننده سیستم نیز باید در دفاع مدنی ثبت شده و دارای مجوز باشند.⁵⁷

۶-۲: الزامات سازه‌ای: کدهای ساختمانی دبی (DBC) و ابوظبی (ADIBC)

کدهای ساختمانی در دبی و ابوظبی به طور کلی با International Building Code (IBC) همسو هستند، اما دارای اصلاحات و الزامات اضافی متناسب با شرایط محلی می‌باشند.⁶¹

محدودیت‌های خیز و جابجایی در دبی (Dubai Building Code – DBC)

کد ساختمانی دبی الزامات بسیار مشخص و سختگیرانه‌ای برای کنترل حرکات جانبی ساختمان دارد که تأثیر مستقیمی بر طراحی نما می‌گذارد:

جابجایی نسبی طبقات (Inter-Storey Drift): آیین‌نامه الزامات و مشخصات ساختمان دبی (Administrative Resolution No. 37 of 2021) به صراحت بیان می‌کند که جابجایی نسبی کلی و طبقه به طبقه باید در محدوده L/400 تا L/600 (که L ارتفاع است) محاسبه شود. مهم‌تر از آن، این آیین‌نامه یک حد مطلق تعیین می‌کند: جابجایی جانبی طبقه به طبقه (lateral inter-storey drift) نباید از ۱۰ میلی‌متر تجاوز کند.⁶⁴
پیامدها برای طراحی نما: اگر محاسبات نشان دهد که جابجایی از ۱۰ میلی‌متر فراتر می‌رود، باید جزئیات ویژه‌ای برای نصب عناصر غیرسازه‌ای (مانند نما) ارائه شود تا این حرکت را تطبیق دهد. مشخصات عملکردی نما، شامل محدودیت‌های جابجایی، باید توسط مشاور متخصص نما ارزیابی شده و به پیمانکار اجرایی ارائه شود تا ابعاد نهایی درزها و اتصالات را تعیین کند.⁶⁴ این الزام عددی صریح، یک پارامتر طراحی کلیدی و محدودکننده برای مهندس سازه و طراح نما در دبی است.

الزامات معماری در ابوظبی

علاوه بر الزامات سازه‌ای برگرفته از IBC، امارت ابوظبی بر جنبه‌های زیبایی‌شناختی و هماهنگی شهری نیز تأکید دارد. راهنمای طراحی نمای معماری ابوظبی (Abu Dhabi Architectural Façade Design Manual) اصولی را برای طراحی نما در تیپولوژی‌های مختلف ساختمانی تعیین می‌کند و یک کمیته بازبینی معماری (Architectural Review Committee – ARC) را برای ارزیابی طرح‌های پیشنهادی ایجاد کرده است.⁶⁶ هرگونه تغییر در نمای ساختمان‌های موجود نیز نیازمند اخذ مجوز است و با جریمه همراه خواهد بود.⁶⁷

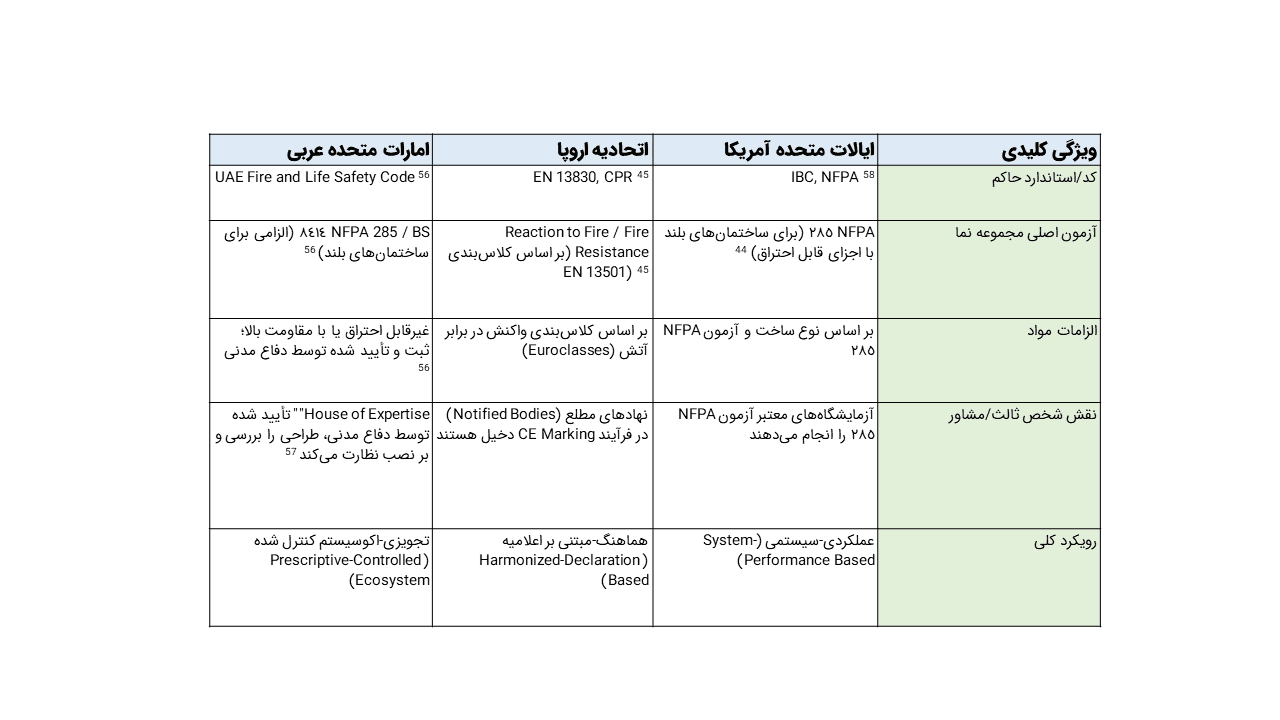

جدول ۳: خلاصه تطبیقی مقررات ایمنی حریق نما

چارچوب نظارتی امارات، به ویژه در زمینه حریق، یک تغییر پارادایم نسبت به آمریکا و اروپاست. این سیستم صرفاً بر عملکرد محصول یا سیستم تکیه نمی‌کند، بلکه یک اکوسیستم کامل از کنترل را ایجاد می‌کند. این اکوسیستم شامل: (۱) صدور گواهینامه اجباری برای مواد ⁵⁷، (۲) آزمون اجباری کل مجموعه ⁶⁰، (۳) صدور مجوز برای تمام بازیگران (مشاور، نصاب، تأمین‌کننده) ⁵⁷، و (۴) نظارت شخص ثالث اجباری در طول ساخت ⁵⁷ است. این یک رابطه علی مستقیم با آتش‌سوزی‌های گذشته دارد و هدف آن به حداقل رساندن ریسک از طریق کنترل هر مرحله از فرآیند است. پیامد این رویکرد، افزایش قابل توجه هزینه‌ها و زمان‌بندی اولیه پروژه و کاهش انعطاف‌پذیری در طراحی است.

نتیجه‌گیری: تلفیق هنر و مهندسی در زمینه جهانی

سیستم‌های نمای معلق، به عنوان یکی از پیشرفته‌ترین جلوه‌های معماری مدرن، نمایانگر تلفیق پیچیده‌ای از زیبایی‌شناسی، علم مواد و مهندسی دقیق سازه هستند. این تحلیل جامع نشان داد که دستیابی به شفافیت و سبکی ظاهری در این نماها، نتیجه یک فرآیند طراحی و تحلیل چندوجهی است که در آن هر جزء، از پانل شیشه‌ای گرفته تا کوچکترین درزگیر، نقشی حیاتی ایفا می‌کند.

خلاصه یافته‌های کلیدی:

گونه‌شناسی و سازه: تکامل از سیستم‌های مولیون‌دار به سمت سیستم‌های با تکیه‌گاه نقطه‌ای، به ویژه شبکه‌های کابلی، نشان‌دهنده یک مبادله اساسی است: با کاهش سازه قابل مشاهده در نما، بارهای تحمیلی بر سازه اصلی ساختمان به شدت افزایش می‌یابد. این امر نیازمند یکپارچگی عمیق بین طراحی معماری و مهندسی سازه از اولین مراحل پروژه است.
علم مواد: عملکرد بلندمدت نما به شدت به انتخاب صحیح مواد بستگی دارد. این انتخاب یک بهینه‌سازی پیچیده بین خواص مکانیکی (مانند مقاومت شیشه سکوریت در برابر ضربه)، رفتار پس از شکست (مانند ایمنی شیشه لمینت)، دوام در برابر عوامل محیطی (مانند مقاومت UV درزگیرهای سیلیکونی) و ملاحظات زیبایی‌شناختی (مانند کیفیت سطح آلومینیوم 6063) است.
مهندسی و تحلیل: طراحی موفق یک نمای معلق نیازمند تحلیل دقیق بارهای باد، لرزه‌ای و حرارتی است. این تحلیل‌ها که بر اساس کدهای پیشرفته‌ای مانند ASCE 7 انجام می‌شوند، باید به طور همزمان و در یک فرآیند تکرارشونده در نظر گرفته شوند، زیرا راه‌حل بهینه برای یک نوع بار می‌تواند بر عملکرد نما تحت بارهای دیگر تأثیر منفی بگذارد.

تحلیل تطبیقی چارچوب‌های نظارتی:

این مقاله تفاوت‌های بنیادین در فلسفه نظارتی سه حوزه قضایی مهم جهانی را آشکار ساخت:

ایالات متحده: رویکردی مبتنی بر عملکرد سیستمی دارد. IBC الزامات کلی را تعیین می‌کند و استانداردهایی مانند NFPA 285 عملکرد کل مجموعه دیوار را ارزیابی می‌کنند، و مسئولیت اثبات عملکرد یکپارچه سیستم را بر عهده طراح می‌گذارند.
اتحادیه اروپا: رویکردی هماهنگ و مبتنی بر اعلامیه تولیدکننده را دنبال می‌کند. سیستم CE Marking و DoP یک بازار واحد با معیارهای عملکردی شفاف ایجاد می‌کند و بار اثبات انطباق اولیه را بیشتر بر دوش تولیدکننده قرار می‌دهد.
امارات متحده عربی: در پاسخ به چالش‌های محلی، یک اکوسیستم کنترل شده و تجویزی ایجاد کرده است. این سیستم با الزام به صدور گواهینامه برای مواد، آزمون‌های تمام‌مقیاس اجباری، و نظارت شخص ثالث در تمام مراحل، ریسک را به حداقل می‌رساند اما انعطاف‌پذیری طراحی را کاهش می‌دهد.

این تفاوت‌ها تأکید می‌کنند که مفهوم “انطباق” (Compliance) یک مفهوم جهانی نیست و به شدت به زمینه جغرافیایی و قانونی پروژه وابسته است. شرکت‌ها و متخصصانی که در سطح بین‌المللی فعالیت می‌کنند باید درک عمیقی از این تفاوت‌های ظریف داشته باشند تا بتوانند پروژه‌هایی ایمن، قانونی و موفق را به سرانجام برسانند.

چشم‌انداز آینده:

آینده طراحی نماهای معلق احتمالاً تحت تأثیر روندهای کلیدی زیر خواهد بود: توسعه استانداردهای تخصصی‌تر مانند یوروکد برای شیشه سازه‌ای (prEN 19100) که عدم قطعیت در طراحی را کاهش خواهد داد؛ افزایش تمرکز بر پایداری و عملکرد چرخه عمر، که نیازمند تحلیل‌های دقیق‌تر انرژی و استفاده از مواد قابل بازیافت است؛ و چالش فزاینده مقاوم‌سازی ساختمان‌های موجود که با نماهای غیراستاندارد و پرخطر ساخته شده‌اند. در نهایت، موفقیت در این حوزه همچنان در گرو همکاری تنگاتنگ بین معماران، مهندسان و تولیدکنندگان برای پیش بردن مرزهای ممکن در تلفیق هنر و مهندسی خواهد بود.

Works cited

سیستم‌های نمای معلق: راهنمای جامع, Suspended Façade Systems: A …, accessed on August 25, 2025, https://alumglass.com/know_base/en/the-intricacies-of-suspended-facade-systems-a-comprehensive-guide/
1 | Introduction – TU Delft OpenCourseWare, accessed on August 25, 2025, https://ocw.tudelft.nl/wp-content/uploads/FACADE_BOOK_Chapter1-2.pdf
Facades and interfaces – SteelConstruction.info, accessed on August 25, 2025, https://steelconstruction.info/Facades_and_interfaces
Point Supported Glass Façade System | Mero, accessed on August 25, 2025, https://www.mero.com.sg/fa%C3%A7ade-system/point-supported-glass-facade-system/
What Are Point Supported Glass Systems? – Hals International, accessed on August 25, 2025, https://halsinternational.com/point-supported-glass/
What are Cable Tension Supported Glass Facades? | W&W Glass, accessed on August 25, 2025, https://www.wwglass.com/what-are-cable-tension-facades/
Architectural Tension Rods – Novum Structures, accessed on August 25, 2025, https://novumstructures.com/tension-rod/
Laminated and Tempered Glass, accessed on August 25, 2025, https://orf.od.nih.gov/TechnicalResources/Documents/Technical%20Bulletins/17TB/Laminated%20and%20Tempered%20Glass%20April%202017-%20Technical%20Bulletin_508.pdf
The Ultimate Guide to Laminated Glass, accessed on August 25, 2025, https://www.elitesafetyglass.com/laminated-glass-guide/
Sealants, Glazing and Façades – Tremco Construction Products Group (CPG), Asia Pacific, accessed on August 25, 2025, https://www.tremcocpg-asiapacific.com/products/sealants-glazing-and-facades
Sealing Out The Elements – Choosing the Right Silicone Sealants for Glass Applications, accessed on August 25, 2025, https://siliconeforbuilding.com/blog/sealing-out-the-elements-choosing-the-right-silicone-sealants-for-glass-applications
How to Choose a Sealant That Works | BuildingGreen, accessed on August 25, 2025, https://www.buildinggreen.com/blog/how-choose-sealant-works
Sikaflex-1a is an elastomeric joint sealant / adhesive – Sika USA, accessed on August 25, 2025, https://usa.sika.com/en/construction/adhesives-sealants/joint-sealants/architectural-sealants/polyurethane/sikaflex-1a.html
ASTM C920 | BuildSite.com, accessed on August 25, 2025, https://www.buildsite.com/astm/C920
SILICONE SEALANTS – Tremco, accessed on August 25, 2025, https://www.tremcosealants.com/resource/download/Silicone_Sealant_AI.pdf
Aluminum 6061 vs 6063 | Differentiating 6061 & 6063 Aluminum …, accessed on August 25, 2025, https://www.industrialmetalsupply.com/aluminum-6061-vs-aluminum-6063
6061 vs 6063 Aluminum: What’s the Difference Between? – Tuofa CNC Machining, accessed on August 25, 2025, https://www.tuofa-cncmachining.com/tuofa-blog/6061-vs-6063-aluminum.html
Comparing 6061 vs 6063 Aluminum – Kloeckner Metals, accessed on August 25, 2025, https://www.kloecknermetals.com/blog/comparing-6061-vs-6063-aluminum/
Choosing Between 6061 and 6063: A Comprehensive Guide – Wellste, accessed on August 25, 2025, https://www.wellste.com/choosing-between-6061-and-6063-a-comprehensive-guide/
What’s the difference between aluminum 6063 T5, 6063 T6, and 6061 T6 – YUH-FIELD, accessed on August 25, 2025, https://www.yuhfield.net/en/news/material/what-s-the-difference
How do Aluminum 6061-T6 & 6063-T5 differ from each other?, accessed on August 25, 2025, https://bayoumetalsupply.com/blog/difference-similarity-between-aluminum-6061-t6-aluminum-6063-t5
Wind Loading: American Standard ASCE 7 | CalcTree, accessed on August 25, 2025, https://www.calctree.com/resources/wind-asce
Free Online Wind Load Calculator – SkyCiv, accessed on August 25, 2025, https://skyciv.com/wind-load-calculator/
Seismic Safety of the Building Envelope | WBDG – Whole Building …, accessed on August 25, 2025, https://www.wbdg.org/resources/seismic-safety-building-envelope
Managing Thermal Stress Breakage – Vitro Glass Education Center, accessed on August 25, 2025, https://glassed.vitroglazings.com/topics/managing-thermal-stress-breakage
Glass and Thermal Stress – Pilkington, accessed on August 25, 2025, https://www.pilkington.com/en-gb/uk/architects/information-hub/glass-information/functions-of-glass/mechanicalfunctionsofglass/glass-and-thermal-stress
2024 International Building Code (ICC IBC-2024) – The ANSI Blog, accessed on August 25, 2025, https://blog.ansi.org/ansi/2024-international-building-code-icc-ibc/
Ibc building code, accessed on August 25, 2025, https://assets-global.website-files.com/6827a305f923b1146174f344/68304b3d59cddf6affe1c23e_burufoponaretogumobes.pdf
CHAPTER 14 EXTERIOR WALLS – 2024 INTERNATIONAL …, accessed on August 25, 2025, https://codes.iccsafe.org/content/IBC2024P1/chapter-14-exterior-walls
CHAPTER 14 EXTERIOR WALLS – 2018 INTERNATIONAL BUILDING CODE (IBC), accessed on August 25, 2025, https://codes.iccsafe.org/content/IBC2018/chapter-14-exterior-walls
2021 Seattle Building Code, Chapter 14, Exterior Walls, accessed on August 25, 2025, https://www.seattle.gov/documents/departments/sdci/codes/seattlebuildingcode/2021sbcchapter14.pdf
Seattle Building Code Chapter 14 Exterior Walls, accessed on August 25, 2025, https://www.seattle.gov/documents/Departments/SDCI/Codes/SeattleBuildingCode/2018SBCChapter14.pdf
CHAPTER 16 STRUCTURAL DESIGN – 2024 INTERNATIONAL BUILDING CODE (IBC), accessed on August 25, 2025, https://codes.iccsafe.org/content/IBC2024P1/chapter-16-structural-design
CHAPTER 16 STRUCTURAL DESIGN – 2018 INTERNATIONAL BUILDING CODE (IBC), accessed on August 25, 2025, https://codes.iccsafe.org/content/IBC2018P6/chapter-16-structural-design
2021 IBC Significant Structural Changes, accessed on August 25, 2025, https://www.structuremag.org/article/2021-ibc-significant-structural-changes/
Chapter 16, Structural Design – Seattle.gov, accessed on August 25, 2025, https://www.seattle.gov/documents/Departments/SDCI/Codes/SeattleBuildingCode/2018SBCChapter16.pdf
The ASTM E330 Standard Test for Building Components, accessed on August 25, 2025, https://www.ngctestingservices.com/blog/focus-on-astm-e330/
ASTM E330: Standard Test Method for Structural Performance of Exterior Windows, Doors, Skylights and Curtain Walls by Uniform Static Air Pressure Difference – Intertek, accessed on August 25, 2025, https://www.intertek.com/building/standards/astm-e330/
ASTM E330-02.pdf, accessed on August 25, 2025, http://stormsolutionsusa.com/ASTM/ASTM%20E330-02.pdf
Façade / AAMA Testing – Times United, accessed on August 25, 2025, https://tuvinsp.com/testing/Facade-AAMA-testing/
Testing of Facades – AAMA 501.2 & AAMA 502 Water Tests – Prime Consulting Engineers, accessed on August 25, 2025, https://primeengineers.com.au/testing-of-facade/
NFPA 285 Standard Development, accessed on August 25, 2025, https://www.nfpa.org/codes-and-standards/nfpa-285-standard-development/285
A Closer Look Into Exterior Wall Fires – UL Solutions, accessed on August 25, 2025, https://www.ul.com/resources/closer-look-exterior-wall-fires
NFPA 285 Performance Requirements – Henry Company, accessed on August 25, 2025, https://www.henry.com/knowledge-center/commercial-blog/nfpa-285-performance-requirements/
EN 13830: Curtain Walling – Product Standard – Intertek, accessed on August 25, 2025, https://www.intertek.com/building/standards/en-13830/
BS EN 13830:2015+A1:2020 – BSI Knowledge, accessed on August 25, 2025, https://knowledge.bsigroup.com/products/curtain-walling-product-standard
Curtain walling – Product standard – Intertek Inform, accessed on August 25, 2025, https://www.intertekinform.com/preview/98705703514.pdf?sku=860538_saig_nsai_nsai_2047280
NEN-EN 13830:2003 en – NEN Connect, accessed on August 25, 2025, https://connect.nen.nl/Standard/Detail?name=NEN-EN+13830%3A2003+en
CE Curtain Walling | PDF | Building Engineering – Scribd, accessed on August 25, 2025, https://www.scribd.com/document/714151104/CE-Curtain-walling
CE Marking – Metal Technology, accessed on August 25, 2025, https://www.metaltechnology.com/ce-marking/
CE MARKING: GUIDELINE FOR ALUMINIUM WINDOWS, DOORS …, accessed on August 25, 2025, https://european-aluminium.eu/wp-content/uploads/2022/10/en-cpr-guidance-for-aluminium.pdf
CE Marking for cladding from Swish Building Products, accessed on August 25, 2025, https://www.swishbp.co.uk/index.php/design/ce-marking-and-swish-building-products/
EUROCODES LIMIT STATES – Saint-Gobain Glass, accessed on August 25, 2025, https://www.saint-gobain-glass.co.uk/document/limit-state-design-for-glass-glazing/
BS EN 19100-1 Eurocode 10 – Design of glass structures. – Part 1: General rules – British Standards Institution – Project, accessed on August 25, 2025, https://standardsdevelopment.bsigroup.com/projects/2023-02103
prEN 19100-3 – Eurocode 10 – Design of glass structures – Part 3: In-plane loaded glass components – iTeh Standards, accessed on August 25, 2025, https://standards.iteh.ai/catalog/standards/cen/29f715dd-ee15-4d94-8a9d-3f225fb61310/pren-19100-3
Navigating the UAE’s Fire Safety Regulations for Facades: A …, accessed on August 25, 2025, https://leskor.ae/navigating-the-uaes-fire-safety-regulations-for-facades-a-comprehensive-guide/
The UAE Approach to Mitigate Façade Fire Risk in Tall Buildings, accessed on August 25, 2025, https://wfmmedia.com/the-uae-approach-to-mitigate-facade-fire-risk-in-tall-buildings/
Ensuring Fire Safety Compliance with UAE Fire and Life Safety Code Standards, accessed on August 25, 2025, https://louisfiresafety.com/uae-fire-and-life-safety-code/
UAE Fire and Life Safety Code of Practic PDF – Scribd, accessed on August 25, 2025, https://www.scribd.com/document/487143579/UAE-Fire-and-Life-Safety-Code-of-Practic-pdf
UAE Fire and Life Safety Code of Practice DCD, accessed on August 25, 2025, https://www.xeluxefiresafety.com/uae-fire-code/
Dubai Building Code – HomeCubes, accessed on August 25, 2025, https://homecubes.io/dubai-building-code/
United Arab Emirates – International Code Council, accessed on August 25, 2025, https://www.iccsafe.org/products-and-services/global-services/countries/united-arab-emirates/
ABu DhABI IntErnAtIonAl BUILDING CODE • adibc, accessed on August 25, 2025, https://www.dmt.gov.ae/-/media/Project/DMT/DMT/Codes/ADIBC_2013_bookmarked.pdf
Administrative Resolution No. (37) of 2021 Amending the Bylaw Concerning Building Requirements and Specifications, accessed on August 25, 2025, https://dlp.dubai.gov.ae/Legislation%20Reference/2021/Administrative%20Resolution%20No.%20(37)%20of%202021%20Amending%20the%20Bylaw%20Concerning.html
Dubai Municipality – Building Code Regulations | PDF | Geotechnical Engineering – Scribd, accessed on August 25, 2025, https://www.scribd.com/document/549945601/20210302-Dubai-Municipality-Building-Code-Regulations
Abu Dhabi Architectural Façade Design Manual, accessed on August 25, 2025, https://www.dmt.gov.ae/-/media/Project/DMT/DMT/E-Library/11-22/AbuDhabi-Architectural-Facade-Design-Manual-EN-Version-1.pdf
Abu Dhabi’s Building Facade Regulations: What Property Owners Need to Know, accessed on August 25, 2025, https://www.lexismiddleeast.com/eJournal/2025-04-17_37

سیستم‌های نمای معلق: راهنمای جامع فنی و مهندسی مبتنی بر استانداردهای بین‌المللی
