فصل ۱: کالبدشکافی نقشه‌های کارگاهی نما: از ایده تا واقعیت
در حوزه مهندسی نما، جایی که دقت فنی، عملکرد پایدار و زیبایی‌شناسی معماری در هم تنیده می‌شوند، نقشه‌های کارگاهی (Shop Drawings) نقشی محوری و غیرقابل‌انکار ایفا می‌کنند. این اسناد صرفاً ترسیمات فنی نیستند، بلکه به منزله زبان مشترک و پل ارتباطی میان نیت طراح (معمار و مهندس) و واقعیت اجرایی (سازنده، پیمانکار و نصاب) عمل می‌کنند. درک عمیق ماهیت، اجزا و جایگاه حقوقی این نقشه‌ها، سنگ بنای اجرای موفقیت‌آمیز هر پروژه نما محسوب می‌شود.
۱-۱: تعریف فنی و جایگاه حقوقی نقشه‌های کارگاهی
نقشه‌های کارگاهی مجموعه‌ای از ترسیمات دقیق و مقیاس‌بندی‌شده هستند که توسط پیمانکار، تأمین‌کننده، سازنده یا پیمانکار فرعی تهیه می‌شوند. برخلاف نقشه‌های معماری یا سازه که هدف کلی طرح (چه چیزی باید ساخته شود) را مشخص می‌کنند، نقشه‌های کارگاهی به طور دقیق تشریح می‌کنند که پیمانکار چگونه قصد دارد آن طرح را به واقعیت تبدیل کند. این اسناد جزئیات حیاتی ساخت، مونتاژ و نصب اجزای نما را در بر می‌گیرند و ابهاماتی را که ممکن است در نقشه‌های طراحی اولیه وجود داشته باشد، برطرف می‌سازند.
از منظر حقوقی، اهمیت این نقشه‌ها دوچندان می‌شود. در بسیاری از نظام‌های قراردادی، به‌ویژه در ایالات متحده، نقشه‌های کارگاهی پس از تأیید، به بخشی از اسناد قرارداد تبدیل می‌شوند و می‌توانند به عنوان “حرف آخر” در مورد نحوه اجرای کار تلقی شوند، حتی در مواردی بر نقشه‌های معماری اولیه نیز ارجحیت می‌یابند. این جایگاه حقوقی، مسئولیت سنگینی را بر دوش تهیه‌کننده (پیمانکار) و بازبین (معمار/مهندس) قرار می‌دهد. فرآیند تأیید این نقشه‌ها، در عمل، فرآیند انتقال و تخصیص ریسک است؛ پیمانکار با ارائه این نقشه‌ها، درک و تفسیر خود از طرح و روش اجرایی پیشنهادی‌اش را اعلام می‌کند و تیم طراحی با تأیید آن، موافقت خود را با این تفسیر و روش ابراز می‌دارد. این فرآیند تضمین می‌کند که تمامی ذی‌نفعان پروژه، از مشخصات فنی، انتخاب مصالح و تکنیک‌های ساخت، درک یکسانی دارند و از بروز خطاها، دوباره‌کاری‌ها و تأخیرات پرهزینه در حین ساخت جلوگیری می‌شود.
۱-۲: اجزای حیاتی یک بسته نقشه کارگاهی کامل برای مهندسی نما
یک بسته نقشه کارگاهی جامع برای نما، فراتر از چند نمای ساده است؛ این بسته یک دوسیه فنی و حقوقی کامل است که باید تمام اطلاعات لازم برای ساخت و نصب بدون نقص را در خود جای دهد. عدم وجود هر یک از این اجزا، یک نقطه ضعف بالقوه در مدیریت کیفیت و تخصیص مسئولیت‌ها محسوب می‌شود.

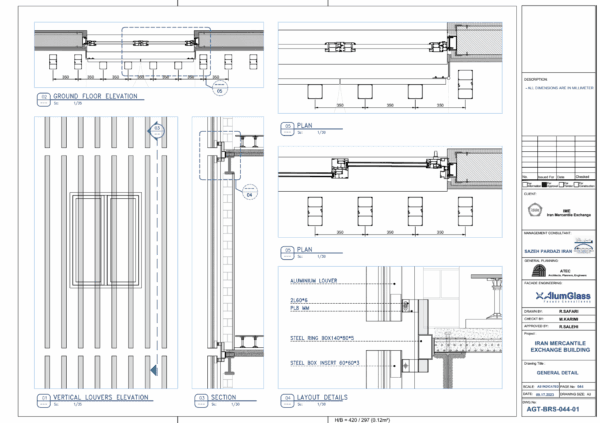

نماها، پلان‌ها و مقاطع (Elevations, Plans, and Sections): این ترسیمات، هندسه دقیق، ابعاد کلی، موقعیت هر جزء از نما (مانند پنل‌ها، پنجره‌ها، لوورها) و ارتباط آن‌ها با سازه اصلی ساختمان را نشان می‌دهند. درج ابعاد برداشت‌شده از محل (Field Measurements) در این بخش برای اطمینان از انطباق قطعات پیش‌ساخته با شرایط واقعی کارگاه، حیاتی است.

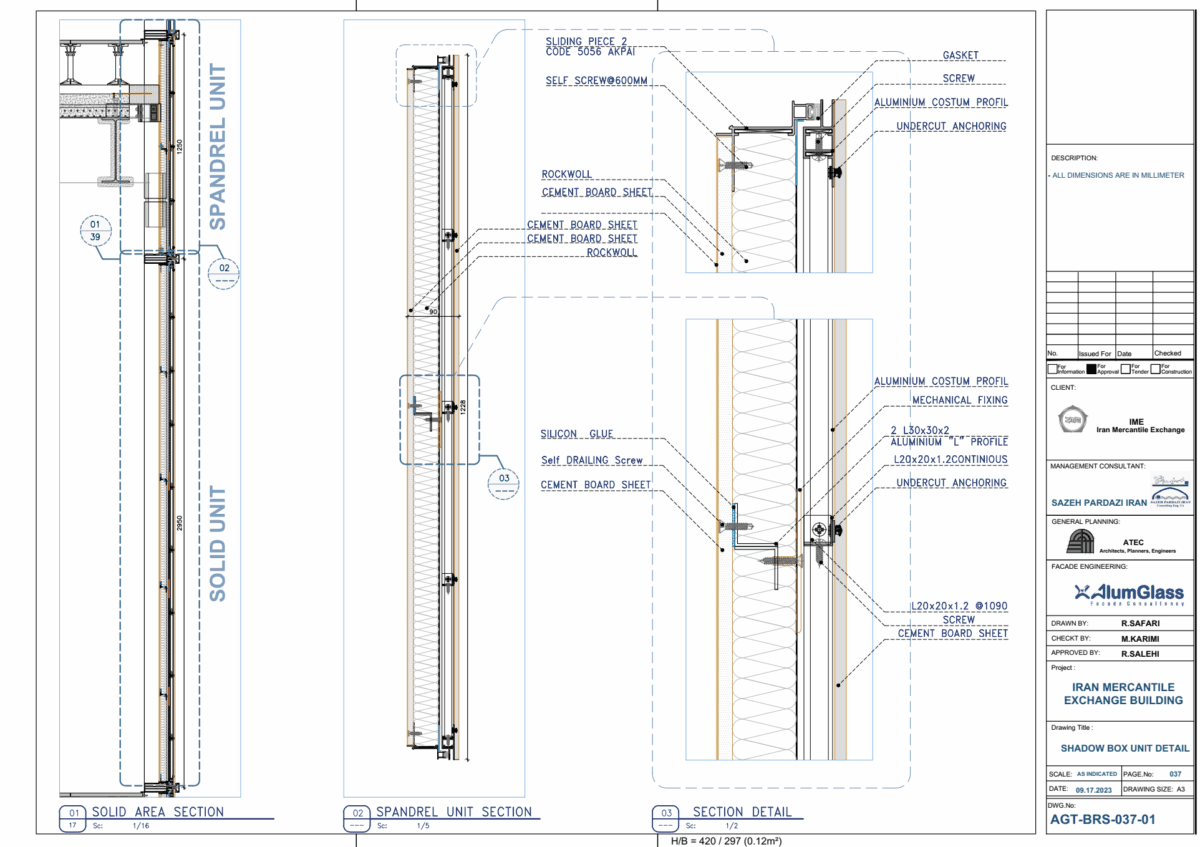

جزئیات اتصالات و آب‌بندی (Connection, Anchorage, and Sealing Details): این بخش قلب فنی نقشه‌های کارگاهی است. جزئیات مربوط به تک‌تک پیچ‌ها، انکرها، جوش‌ها، گسکت‌ها و درزهای آب‌بندی باید با دقت کامل ترسیم و مشخص شوند. این جزئیات باید مسیر انتقال بار از نما به سازه اصلی و استراتژی یکپارچه برای جلوگیری از نفوذ آب و هوا را به وضوح نمایش دهند. مشخصات دقیق اقلامی مانند نوع انکر (مثلاً Fisher Bolts anchor FAZ II) و مشخصات درزبندها باید ذکر شود.
مشخصات فنی مصالح و پرداخت‌ها (Material and Finish Specifications): فهرستی جامع از تمام مصالح به کار رفته، از جمله گرید آلیاژ آلومینیوم (مثلاً 6082 T6)، نوع شیشه و پوشش‌های آن، نوع عایق حرارتی (مثلاً Rockwool RWA45)، و استانداردهای مرجع برای هر متریال (مثلاً DIN EN 14411 برای پنل‌های سرامیکی) باید ارائه شود. همچنین، مشخصات پرداخت نهایی سطوح، مانند کد رنگ (مثلاً RAL 9007 Matt) و الزامات عملکردی مانند کلاس مقاومت در برابر حریق و خوردگی، باید به طور دقیق قید گردد.
تلرانس‌های ساخت و نصب (Fabrication and Installation Tolerances): این بخش، میزان انحرافات مجاز در ابعاد، تراز بودن، و اندازه درزها را تعریف می‌کند. تعیین تلرانس‌ها برای اطمینان از مونتاژ صحیح قطعات در محل و امکان جذب حرکات ساختمان (مانند انبساط و انقباض حرارتی و نشست سازه) ضروری است. در این بخش می‌توان به استانداردهایی نظیر DIN 18202 ارجاع داد.
مستندات محاسبات (Calculation Documentation): یک بسته نقشه کارگاهی مدرن و قابل دفاع، باید شامل مستندات محاسباتی باشد یا به گزارش‌های فنی مجزا ارجاع دهد. این مستندات اثبات می‌کنند که سیستم پیشنهادی، الزامات عملکردی پروژه را برآورده می‌سازد.
محاسبات سازه و بار باد (Structural and Wind Load Calculations): این محاسبات باید نشان دهند که سیستم نما، شامل پروفیل‌ها، پنل‌ها و اتصالات، قادر به تحمل بارهای وارده، به‌ویژه بار باد، مطابق با آیین‌نامه‌های مربوطه (مانند ASCE 7 در آمریکا یا EN 1991-1-4 در اروپا) است.
محاسبات حرارتی (Thermal Calculations): این بخش باید شامل محاسبات مقدار ضریب انتقال حرارت کلی ( U-value) برای مجموعه نما باشد. این محاسبات باید اثر پل‌های حرارتی در محل پروفیل‌های اصلی (Mullion)، پروفیل‌های افقی (Transom) و اتصالات به سازه را در نظر گرفته و انطباق با کدهای انرژی را اثبات کند.
در نهایت، مجموعه این اجزا یک بسته نقشه کارگاهی را از یک سند صرفاً ترسیمی به یک گواهی فنی جامع تبدیل می‌کند که در آن، پیمانکار نه‌تنها روش ساخت را تشریح می‌کند، بلکه با ارائه محاسبات دقیق، اثبات می‌کند که محصول نهایی، تمامی الزامات عملکردی و ایمنی مشخص‌شده در قرارداد را برآورده خواهد ساخت.
فصل ۲: جعبه‌ابزار دیجیتال: از طراحی مفهومی تا ساخت
مهندسی نمای مدرن عمیقاً به یک اکوسیستم پیچیده از ابزارهای دیجیتال وابسته است. دیگر یک نرم‌افزار واحد نمی‌تواند پاسخگوی تمام نیازهای یک پروژه، از طراحی الگوریتمیک گرفته تا تحلیل‌های مهندسی دقیق و مدیریت ساخت باشد. بنابراین، توانمندی یک مهندس نما نه در تسلط بر یک ابزار، بلکه در توانایی مدیریت یکپارچگی و جریان داده در میان پلتفرم‌های تخصصی مختلف تعریف می‌شود.
۲-۱: پلتفرم‌های مدل‌سازی اطلاعات ساختمان (BIM) و طراحی پارامتریک
این پلتفرم‌ها ستون فقرات فرآیند طراحی و مستندسازی دیجیتال را تشکیل می‌دهند و هر یک دارای نقاط قوت منحصربه‌فردی برای مراحل مختلف پروژه نما هستند.
Autodesk Revit: این نرم‌افزار به عنوان ابزار اصلی مدل‌سازی اطلاعات ساختمان (BIM) در بسیاری از شرکت‌های معماری و مهندسی شناخته می‌شود. نقطه قوت اصلی Revit در توانایی آن برای ایجاد یک مدل مرکزی یکپارچه است که اطلاعات معماری، سازه و تأسیسات را در خود جای می‌دهد. برای سیستم‌های نمای استاندارد و مدولار، قابلیت‌های مدل‌سازی پارامتریک آن امکان تولید سریع اسناد و نقشه‌ها را فراهم می‌کند. با این حال، در مواجهه با هندسه‌های بسیار پیچیده و غیر استاندارد و همچنین در تولید جزئیات در سطح ساخت (LOD 400)، Revit ممکن است با محدودیت‌هایی روبرو شود.
Tekla Structures: این نرم‌افزار در نقطه مقابل، بر ایجاد مدل‌های “قابل ساخت” (Constructible Models) با بالاترین سطح از جزئیات (High Level of Development) تمرکز دارد. Tekla Structures در مدل‌سازی نماهای فولادی، اتصالات پیچیده و سیستم‌های یونیتایز که نیازمند تعریف دقیق هر پیچ، جوش و قطعه هستند، بی‌رقیب است. قابلیت اصلی آن، تولید مستقیم خروجی برای ماشین‌آلات ساخت کامپیوتری (CNC) است که فرآیند ساخت را خودکار و دقیق می‌کند. تبادل اطلاعات بین Tekla و Revit معمولاً از طریق فرمت استاندارد IFC یا پلاگین‌های اختصاصی صورت می‌گیرد که مدیریت این جریان کاری یکی از چالش‌های اصلی پروژه‌هاست.
SOLIDWORKS: این پلتفرم که ریشه در مهندسی مکانیک دارد، ابزاری قدرتمند برای طراحی و تحلیل قطعات منفرد با پیچیدگی بالاست. در مهندسی نما، سالید ورک برای طراحی اجزای سفارشی مانند براکت‌های خاص، قطعات متحرک نماهای دینامیک یا اتصالات پیچیده‌ای که نیازمند تحلیل المان محدود (FEA) و تحلیل حرارتی دقیق در سطح قطعه هستند، به کار می‌رود. این نرم‌افزار به مهندسان اجازه می‌دهد تا رفتار یک قطعه را قبل از ساخت، با دقت بالایی شبیه‌سازی کنند.
Rhino & Grasshopper: این دو ابزار در کنار هم، پلتفرم پیشرو برای طراحی الگوریتمیک و مولد (Generative Design) محسوب می‌شوند. هنگامی که یک نما دارای هندسه‌ای پیچیده، ارگانیک، غیرتکرارشونده یا مبتنی بر یک الگوی ریاضی خاص است، Grasshopper به طراحان امکان می‌دهد تا با تعریف منطق و پارامترها، بی‌نهایت گزینه طراحی را تولید و بهینه‌سازی کنند. این ابزارها اغلب در فاز طراحی مفهومی برای شکل‌دهی و منطقی‌سازی (Rationalization) هندسه‌های پیچیده به کار رفته و سپس خروجی آن‌ها برای مستندسازی و جزئیات بیشتر به پلتفرم‌های BIM منتقل می‌شود.

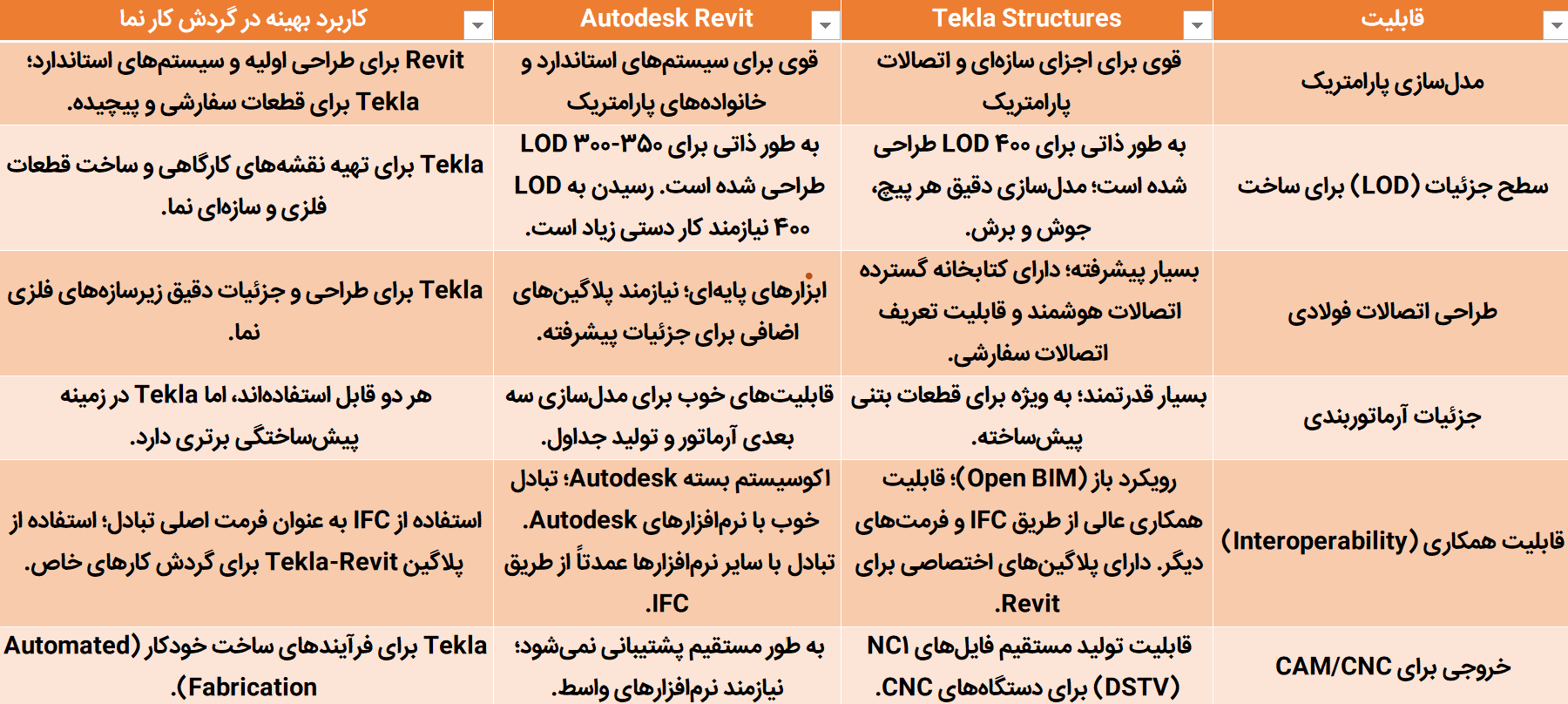

جدول ۲.۱: تحلیل مقایسه‌ای پلتفرم‌های BIM (Revit در مقابل Tekla Structures) برای جزئیات و ساخت نما
۲-۲: نرم‌افزارهای تحلیل و شبیه‌سازی عملکرد
این ابزارها برای اعتبارسنجی طراحی و اطمینان از انطباق نما با الزامات عملکردی پروژه به کار می‌روند. نقشه‌های کارگاهی باید با استناد به خروجی این نرم‌افزارها، عملکرد سیستم را اثبات کنند.
تحلیل سازه و بار باد (Structural and Wind Load Analysis):
SAP2000 & ETABS: این نرم‌افزارها استانداردهای صنعتی برای تحلیل سازه اصلی ساختمان هستند. خروجی آن‌ها (مانند تغییر مکان‌های قاب اصلی تحت بار باد) به عنوان شرایط مرزی و ورودی برای طراحی اتصالات نما به سازه مورد استفاده قرار می‌گیرد.
RFEM & RSECTION (Dlubal): این نرم‌افزارها برای تحلیل المان محدود سه‌بعدی خود سیستم نما (پروفیل‌ها، پنل‌ها و اتصالات) تخصص یافته‌اند. RFEM امکان مدل‌سازی دقیق رفتار سازه‌ای اجزای نما تحت بارهای مختلف را فراهم می‌کند.
تحلیل حرارتی و انرژی (Thermal and Energy Analysis):
THERM: این نرم‌افزار که توسط آزمایشگاه ملی لارنس برکلی توسعه یافته، ابزار استاندارد برای تحلیل دوبعدی انتقال حرارت در مقاطع پروفیل‌های نما است. THERM برای محاسبه دقیق U-value مقاطع و شناسایی پل‌های حرارتی ضروری است.
SOLIDWORKS Simulation: برای تحلیل‌های پیچیده‌تر، مانند انتقال حرارت سه‌بعدی در گره‌ها و اتصالات خاص، قابلیت‌های شبیه‌سازی حرارتی SOLIDWORKS می‌تواند مکملی برای تحلیل‌های دوبعدی THERM باشد.
تحلیل آکوستیک (Acoustic Analysis):
Simcenter & Ansys: برای پروژه‌هایی با الزامات آکوستیک سختگیرانه (مانند بیمارستان‌ها یا سالن‌های کنسرت)، پلتفرم‌های پیشرفته‌ای مانند Simcenter و Ansys برای شبیه‌سازی انتقال صدا از طریق اجزای نما (Vibro-acoustics) و بهینه‌سازی عملکرد صوتی پوسته ساختمان به کار می‌روند.
۲-۳: محیط‌های داده مشترک (CDE) و مدیریت همکاری
در یک گردش کار مبتنی بر ابزارهای متعدد، CDE نقش سیستم عصبی مرکزی پروژه را ایفا می‌کند و از یک مخزن فایل ساده فراتر می‌رود.
Autodesk Construction Cloud (ACC): این پلتفرم یک اکوسیستم یکپارچه برای مدیریت اسناد (به عنوان تنها منبع حقیقت یا Single Source of Truth)، هماهنگی مدل‌ها (تشخیص تداخلات یا Clash Detection) و مدیریت فرآیندهای بازبینی و تأیید (مانند RFIها و Submittalها) فراهم می‌کند.
Trimble Connect: این پلتفرم به عنوان یک CDE با رویکرد “باز” شناخته می‌شود که بر قابلیت همکاری با نرم‌افزارهای مختلف (حتی خارج از اکوسیستم Trimble) تأکید دارد. Trimble Connect به ویژه در اتصال داده‌های طراحی و ساخت از Tekla Structures به عملیات اجرایی در کارگاه قدرتمند است.
در نهایت، انتخاب و به‌کارگیری این ابزارها باید بر اساس یک استراتژی مشخص برای مدیریت داده‌ها صورت گیرد. موفقیت یک پروژه نما در دنیای دیجیتال امروز، کمتر به قابلیت‌های یک نرم‌افزار خاص و بیشتر به کیفیت جریان اطلاعات بین نرم‌افزارها و تیم‌های مختلف وابسته است. CDE بستری است که این جریان اطلاعات را ممکن، قابل ردیابی و قابل مدیریت می‌سازد.
فصل ۳: چارچوب‌های قانونی و استانداردها: الزامات انطباق در آمریکا و اروپا
نقشه‌های کارگاهی نما تنها یک سند فنی نیستند، بلکه یک بیانیه رسمی مبنی بر انطباق با مجموعه‌ای پیچیده از قوانین، آیین‌نامه‌ها و استانداردهای عملکردی هستند. این الزامات بسته به حوزه قضایی (Jurisdiction) متفاوت بوده و درک دقیق آن‌ها برای تهیه یک بسته نقشه کارگاهی قابل دفاع و کاهش ریسک‌های حقوقی ضروری است. در این فصل، چارچوب‌های نظارتی کلیدی در ایالات متحده و اتحادیه اروپا بررسی می‌شوند.
یک اصل بنیادین در این حوزه، وجود یک سلسله‌مراتب مشخص است: قانون/آیین‌نامه (که الزامات حداقلی را تعیین می‌کند)، استاندارد محصول/سیستم (که نحوه کلاسه‌بندی عملکرد را مشخص می‌کند) و استاندارد روش آزمون (که نحوه اندازه‌گیری عملکرد را تعریف می‌کند). نقشه‌های کارگاهی باید به طور شفاف، انطباق با هر سه سطح این هرم را مستند کنند.
۳-۱: چارچوب نظارتی ایالات متحده (The United States Regulatory Framework)
در ایالات متحده، ترکیبی از آیین‌نامه‌های ساختمانی، استانداردهای ASTM و راهنماهای صنعتی AAMA، چارچوب اصلی عملکرد نما را تشکیل می‌دهند.
International Building Code (IBC): آیین‌نامه بین‌المللی ساختمان، به ویژه فصل ۱۴: “دیوارهای خارجی”، الزامات قانونی حداقلی را برای پوسته‌های ساختمان تعیین می‌کند. این فصل به طور مشخص به مواردی مانند حفاظت در برابر هوازدگی (Weather Protection)، نیاز به مانع مقاوم در برابر آب (Water-Resistive Barrier)، و الزامات مربوط به مصالح خاص می‌پردازد. به عنوان مثال، برای ساختمان‌های بلندمرتبه با پوسته‌های قابل احتراق، این آیین‌نامه تست حریق مقیاس کامل NFPA 285 را الزامی می‌کند.
استانداردهای ASTM (ASTM Standards): انجمن آمریکایی آزمایش و مواد (ASTM International) استانداردهای روش آزمون را تدوین می‌کند که در آیین‌نامه‌ها و مشخصات فنی به آن‌ها ارجاع داده می‌شود.
ASTM E2270: این استاندارد رویه‌ای برای بازرسی‌های دوره‌ای نما به منظور شناسایی شرایط ناایمن است. اگرچه این استاندارد مستقیماً به طراحی نمی‌پردازد، اما بر طراحی برای دوام و قابلیت بازرسی در آینده تأثیرگذار است.
ASTM E331 و E1105: به ترتیب روش‌های استاندارد آزمون نفوذ آب تحت فشار هوای استاتیک در شرایط آزمایشگاهی و کارگاهی هستند. این آزمون‌ها مبنای اصلی برای اثبات عملکرد آب‌بندی سیستم‌های پنجره و کرتین وال هستند.
ASTM E283: روش استاندارد آزمون برای اندازه‌گیری نشت هوا از اجزای پوسته ساختمان است.
استانداردهای AAMA (AAMA Standards): انجمن تولیدکنندگان معماری آمریکا (American Architectural Manufacturers Association)، که اکنون بخشی از FGIA است، مشخصات فنی و راهنماهای صنعتی مهمی را منتشر می‌کند.
AAMA 501.2: یک روش کنترل کیفیت کارگاهی برای بررسی نفوذ آب است که با استفاده از پاشش آب با شلنگ (Hose Test) بر روی درزهای سیستم‌های نصب‌شده انجام می‌شود و عمدتاً برای ارزیابی کیفیت اجرا و آب‌بندی به کار می‌رود.
AAMA 503: یک مشخصات فنی جامع‌تر برای آزمون عملکردی سیستم‌های تازه نصب‌شده در کارگاه است. این آزمون با استفاده از یک محفظه فشار (Chamber Test) انجام شده و عملکرد سیستم را در برابر نفوذ هوا و آب تحت فشار استاتیک شبیه‌سازی‌شده ارزیابی می‌کند.
AAMA CWM-19: راهنمای کرتین وال (Curtain Wall Manual) یک منبع طراحی بنیادی برای معماران و مهندسان در آمریکای شمالی محسوب می‌شود.

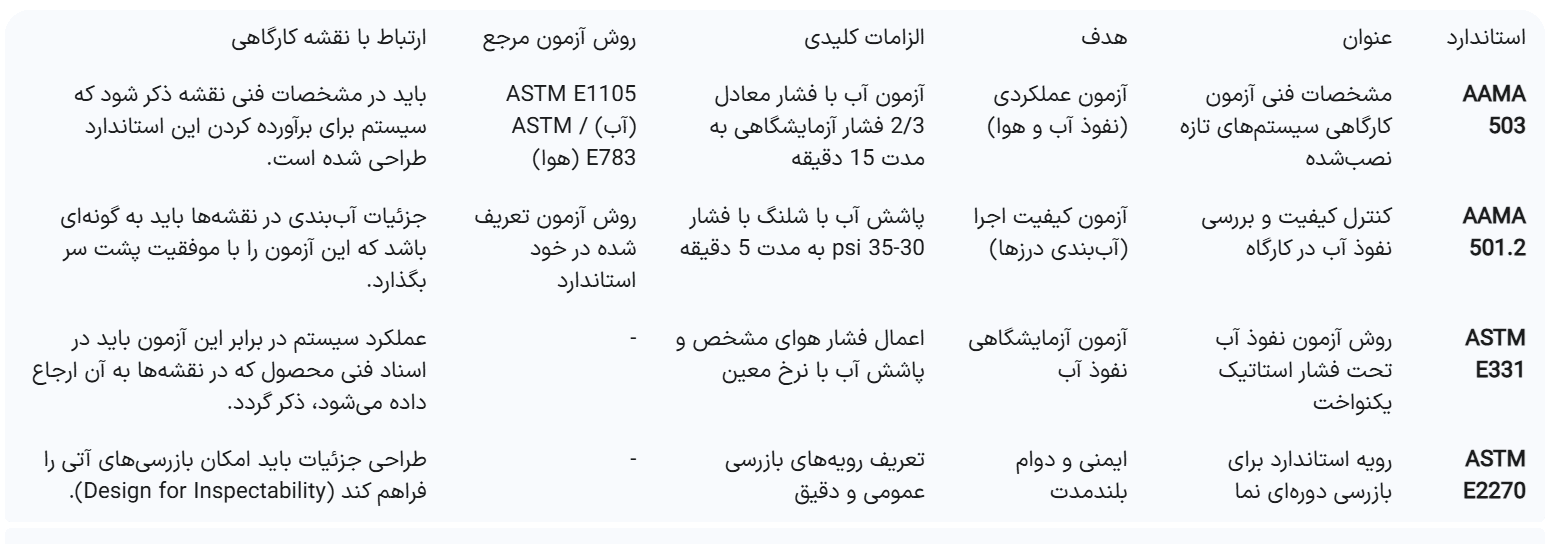

جدول ۳.۱: استانداردهای کلیدی عملکرد نمای ساختمان در آمریکا (ASTM & AAMA)
۳-۲: چارچوب نظارتی اتحادیه اروپا (The European Union Regulatory Framework)
در اتحادیه اروپا، چارچوب نظارتی بر اساس یوروکدها برای طراحی مهندسی و مقررات محصولات ساختمانی (CPR) برای عرضه محصول به بازار استوار است.
یوروکدها (Eurocodes): این مجموعه از استانداردهای هماهنگ اروپایی، مبنای طراحی سازه‌ها در سراسر اتحادیه اروپا هستند.
EN 1991-1-4: Actions on structures – Wind actions: این استاندارد، روش محاسباتی برای تعیین بارهای باد بر روی ساختمان‌ها و اجزای آن‌ها را مشخص می‌کند. این استاندارد روش تعیین فشار مبنای باد، فشار قله (qp)، و ضرایب فشار خارجی (cpe) و داخلی (cpi) را تشریح می‌کند. یک نکته فنی مهم در این استاندارد، تمایز بین ضرایب فشار برای سطوح بزرگ (cpe,10) و المان‌های کوچک مانند اجزای نما و اتصالات (cpe,1) است که دومی معمولاً مقادیر بحرانی‌تری دارد.
نشان CE و مقررات محصولات ساختمانی (CE Marking & CPR):
مقررات محصولات ساختمانی (Regulation (EU) No 305/2011) چارچوب قانونی برای عرضه محصولات ساختمانی در بازار اروپا را تعیین می‌کند. بر اساس این مقررات، محصولاتی که تحت پوشش یک استاندارد هماهنگ اروپایی (hEN) قرار دارند، برای فروش در بازار اروپا باید دارای نشان CE باشند.
برای الصاق نشان CE، تولیدکننده موظف به تهیه “اظهارنامه عملکرد” (Declaration of Performance – DoP) است. در این سند، تولیدکننده عملکرد محصول خود را در قبال “ویژگی‌های اساسی” (Essential Characteristics) مانند مقاومت مکانیکی، ایمنی در برابر حریق، و صرفه‌جویی در انرژی اعلام می‌کند.
برای محصولات نوآورانه که استاندارد هماهنگ ندارند، فرآیند “ارزیابی فنی اروپایی” (European Technical Assessment – ETA) می‌تواند مسیری برای دریافت نشان CE باشد.
۳-۳: استانداردهای ملی اروپایی (National European Standards – Case Studies)
یوروکدها یک چارچوب کلی ارائه می‌دهند، اما هر کشور عضو اتحادیه اروپا یک “پیوست ملی” (National Annex) منتشر می‌کند که پارامترهای خاص آن کشور (مانند نقشه سرعت باد) را مشخص می‌کند. علاوه بر این، استانداردهای ملی سنتی همچنان در زمینه‌هایی که توسط یوروکدها پوشش داده نشده‌اند، کاربرد دارند.
آلمان (Germany):
DIN 18516-1: این استاندارد ملی آلمان به طور خاص به “نماهای دارای تهویه پشتی” (Rear-ventilated facades) می‌پردازد و الزامات طراحی، مصالح، اتصالات و بارهای وارده (وزن، باد، برف و یخ) را برای این نوع سیستم‌ها مشخص می‌کند.
VOB/C (ATV DIN 18360): بخشی از مقررات مناقصات و قراردادهای ساختمانی آلمان (VOB) است که شرایط فنی عمومی قرارداد برای کارهای فلزی را تعریف می‌کند. این استاندارد سطح کیفی مورد انتظار برای اجرای نماهای فلزی را مشخص می‌نماید.
بریتانیا (United Kingdom):
BS EN 13830: این استاندارد، نسخه بریتانیایی استاندارد هماهنگ اروپایی برای محصول کرتین وال است و ویژگی‌ها و الزامات عملکردی آن را تعریف می‌کند.
CWCT Standards: استانداردهای مرکز فناوری پنجره و پوشش‌های نما (CWCT) به عنوان راهنمای عملی برتر (Guide to Good Practice) در بریتانیا شناخته می‌شوند. این استانداردها، الزامات عملکردی و روش‌های آزمون تکمیلی را ارائه می‌دهند که در کنار استانداردهای BS EN به کار می‌روند.

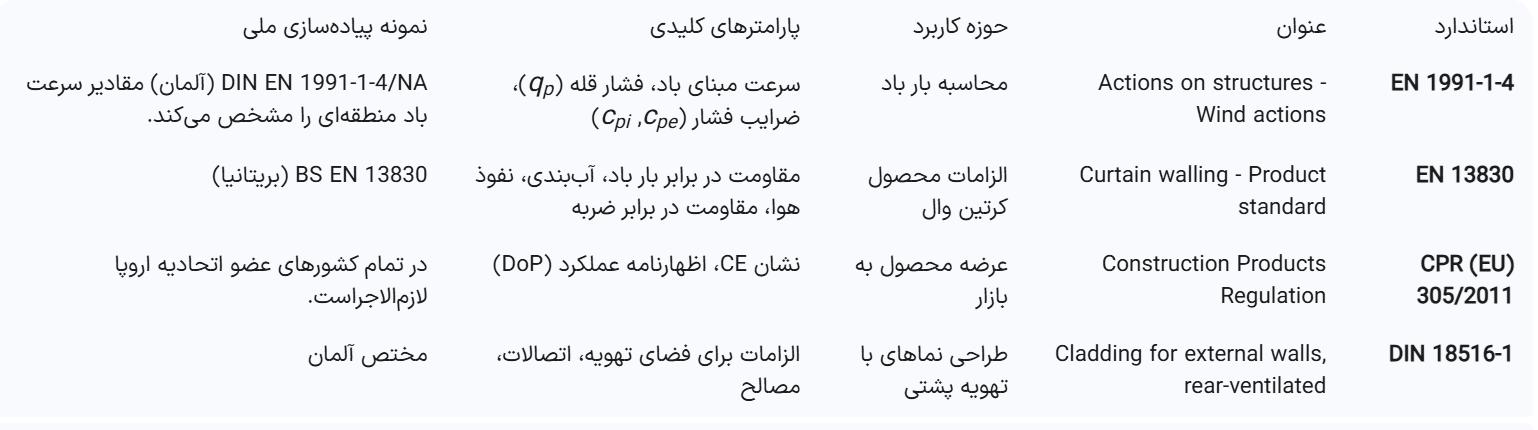

جدول ۳.۲: استانداردهای کلیدی عملکرد نمای ساختمان در اروپا
فصل ۴: چرخه بازبینی و تأیید: مدیریت مسئولیت‌های قراردادی
فرآیند بازبینی و تأیید نقشه‌های کارگاهی، یک مرحله حیاتی و پرتنش در هر پروژه ساختمانی است. این فرآیند صرفاً یک کنترل فنی نیست، بلکه یک رویداد قراردادی مهم است که در آن، ریسک‌ها و مسئولیت‌ها به طور رسمی بین طرفین (کارفرما، طراح و پیمانکار) تخصیص می‌یابد. درک چارچوب‌های قراردادی حاکم بر این فرآیند در نظام‌های حقوقی مختلف، برای مدیریت موثر ریسک و جلوگیری از اختلافات آتی، ضروری است.
۴-۱: فرآیند ارسال، بازبینی و تأیید نقشه‌های کارگاهی
گردش کار استاندارد برای نقشه‌های کارگاهی یک مسیر چند مرحله‌ای و تکرارشونده را دنبال می‌کند. این فرآیند با تهیه پیش‌نویس نقشه‌ها توسط سازنده یا پیمانکار فرعی آغاز می‌شود. سپس، پیمانکار عمومی این نقشه‌ها را از نظر انطباق با اسناد قرارداد، هماهنگی با سایر بخش‌ها (مانند سازه و تأسیسات) و قابلیت اجرا در کارگاه، بررسی و مهر تأیید اولیه را بر روی آن‌ها می‌زند. این بازبینی داخلی توسط پیمانکار بسیار حیاتی است، زیرا او مسئولیت نهایی صحت ابعاد، اندازه‌های کارگاهی و هماهنگی اطلاعات را بر عهده دارد.
پس از تأیید پیمانکار، نقشه‌ها برای بازبینی به تیم طراحی (معمار و مهندس مشاور) ارسال می‌شوند. تیم طراحی، نقشه‌ها را با هدف اصلی “بررسی انطباق با نیت و مفهوم کلی طرح” (Conformance with the design concept) ارزیابی می‌کند. در این مرحله، بازبینان معمولاً یکی از چهار وضعیت زیر را برای نقشه‌ها اعلام می‌کنند:
تأیید شده (Approved): کار ساخت می‌تواند آغاز شود.
تأیید شده با اصلاحات (Approved as Noted): کار ساخت می‌تواند آغاز شود، مشروط بر اینکه اصلاحات مشخص‌شده اعمال گردند.
بازنگری و ارسال مجدد (Revise and Resubmit): ایرادات اساسی وجود دارد و نقشه باید قبل از شروع ساخت، اصلاح و مجدداً برای بازبینی ارسال شود.
رد شده (Rejected): نقشه به طور کامل با الزامات طرح مغایرت دارد.
مهر بازبینی که بر روی نقشه‌ها زده می‌شود، یک سند حقوقی مهم است. در گذشته، تلاش می‌شد تا از کلمه “Approved” (تأیید شده) اجتناب و از عبارت “Reviewed” (بازبینی شده) استفاده شود تا از بار مسئولیت طراح کاسته شود. با این حال، دادگاه‌ها در عمل تفاوت چندانی بین این دو قائل نشده و مهر بازبینی را به منزله تأیید عملکردی تلقی کرده‌اند.
۴-۲: تخصیص ریسک و مسئولیت در قراردادها
نحوه تخصیص مسئولیت در قبال خطاها و مغایرت‌های موجود در نقشه‌های کارگاهی، به شدت به مفاد قرارداد و نظام حقوقی حاکم بستگی دارد.
رویکرد آمریکایی (The American Approach): در قراردادهای استاندارد موسسه معماران آمریکا (AIA)، مانند A201 (شرایط عمومی) و B101 (قرارداد مالک و معمار)، تلاش شده است تا مسئولیت‌ها به طور شفاف تفکیک شوند.
محدودیت مسئولیت طراح: قرارداد به صراحت بیان می‌کند که بازبینی طراح، پیمانکار را از مسئولیت در قبال خطاها، حذفیات یا مغایرت با اسناد قرارداد مبرا نمی‌کند، مگر اینکه پیمانکار به طور کتبی به آن مغایرت‌ها اشاره کرده و تأییدیه مشخصی برای آن دریافت کرده باشد.
مسئولیت در قبال بازبینی سهل‌انگارانه: با وجود این محدودیت‌های قراردادی، اگر خطای موجود در نقشه کارگاهی تأیید شده، به یکپارچگی طراحی یا ایمنی سازه مربوط باشد (و نه صرفاً به روش‌های اجرایی)، دادگاه‌ها طراحان را به دلیل “بازبینی سهل‌انگارانه” (Negligent Review) مسئول دانسته‌اند.
رویکرد بریتانیایی (The British Approach): در قراردادهای طراحی و ساخت (Design and Build) JCT، تخصیص مسئولیت طراحی یک موضوع کلیدی است.
مسئولیت تکمیل طراحی: در فرم استاندارد JCT، پیمانکار مسئول “تکمیل طراحی” بر اساس “الزامات کارفرما” (Employer’s Requirements) است، اما مسئولیتی در قبال کفایت و صحت خودِ الزامات کارفرما ندارد. هرگونه اصلاح در الزامات کارفرما به عنوان یک تغییر (Variation) تلقی می‌شود.
اهمیت اصلاحات قراردادی: در عمل، کارفرمایان اغلب با اصلاح قرارداد، مسئولیت کامل طراحی (شامل بررسی و تأیید الزامات کارفرما) را به پیمانکار منتقل می‌کنند تا یک “نقطه مسئولیت واحد” (Single-Point Responsibility) واقعی ایجاد کنند. شفافیت در این زمینه برای جلوگیری از اختلاف ضروری است.
رویکرد آلمانی (The German Approach): قراردادهایی که تحت مقررات VOB/B منعقد می‌شوند، دارای چارچوب مشخصی برای مسئولیت‌ها هستند.
مسئولیت نقص (Mängelansprüche): بخش ۱۳ از VOB/B به طور مفصل به ادعاهای مربوط به نقص می‌پردازد. پیمانکار تضمین می‌کند که کار انجام‌شده دارای ویژگی‌های توافق‌شده بوده و مطابق با قواعد شناخته‌شده فناوری است.
وظیفه پیمانکار برای اطلاع‌رسانی: بر اساس بند ۳ از بخش ۴ VOB/B، اگر پیمانکار در مورد نقشه‌ها، دستورالعمل‌ها یا مصالح ارائه‌شده توسط کارفرما نگرانی یا تردیدی داشته باشد، موظف است مراتب را به صورت کتبی به کارفرما اطلاع دهد. عدم انجام این کار می‌تواند مسئولیت پیمانکار را در قبال نقص‌های ناشی از آن افزایش دهد.
۴-۳: مطالعه موردی فاجعه Hyatt Regency: درس‌هایی در باب مسئولیت مهندسی
فاجعه فروریختن پیاده‌روهای معلق در هتل Hyatt Regency کانزاس سیتی در سال 1981، که منجر به کشته شدن 114 نفر شد، یک نقطه عطف در تاریخ مسئولیت مهندسی و فرآیند بازبینی نقشه‌های کارگاهی است.
علت اصلی این فاجعه، یک تغییر به ظاهر جزئی در جزئیات اتصال میله‌های آویز به سازه پیاده‌رو بود. این تغییر توسط سازنده قطعات فولادی در نقشه‌های کارگاهی پیشنهاد شده بود تا ساخت را آسان‌تر کند. این تغییر، بار وارده بر یک مهره را دو برابر می‌کرد و منجر به شکست فاجعه‌بار اتصال شد. مهندس مسئول پروژه، این نقشه کارگاهی را بدون انجام محاسبات مجدد و بررسی دقیق اثرات این تغییر، تأیید کرده بود.
پیامدهای این فاجعه عمیق بود. دادگاه، مهندس پروژه را به دلیل “سهل‌انگاری فاحش” (Gross Negligence) مقصر شناخت و پروانه مهندسی او برای همیشه باطل شد. این رویداد باعث شد تا در ویرایش‌های بعدی قراردادهای AIA، زبان محدودکننده مسئولیت معمار و مهندس در قبال بازبینی نقشه‌های کارگاهی، تقویت و شفاف‌تر شود. این فاجعه به طور دردناکی نشان داد که با وجود تمام تلاش‌ها برای محدودسازی مسئولیت از طریق قرارداد، وظیفه حرفه‌ای یک مهندس برای حفاظت از ایمنی عمومی، یک مسئولیت بنیادین و غیرقابل واگذاری است و هیچ بند قراردادی نمی‌تواند جایگزین یک بازبینی فنی دقیق و مسئولانه شود.
جدول ۴.۱: مقایسه تخصیص مسئولیت طراحی در بازبینی نقشه‌های کارگاهی (AIA در مقابل JCT در مقابل VOB)
این مقایسه نشان می‌دهد که اگرچه هر سه سیستم قراردادی تلاش می‌کنند تا مرزهای مسئولیت را مشخص کنند، اما در نهایت، کیفیت و دقت فرآیند بازبینی فنی، مهم‌ترین عامل در کاهش ریسک برای همه طرفین است.
فصل ۵: آینده مستندسازی نما: فناوری‌های نوظهور
فرآیند تهیه و استفاده از نقشه‌های کارگاهی در آستانه یک تحول بنیادین قرار دارد. فناوری‌های نوظهور در حال تغییر ماهیت این اسناد از مستنداتی ایستا برای مرحله ساخت، به داده‌های پویا و هوشمندی هستند که در تمام چرخه حیات یک ساختمان، از طراحی تا بهره‌برداری و نگهداری، نقش ایفا می‌کنند. این فصل به بررسی تأثیرات طراحی مولد، هوش مصنوعی، دوقلوهای دیجیتال و ساخت رباتیک بر آینده مستندسازی نما می‌پردازد.
۵-۱: طراحی مولد و هوش مصنوعی (Generative Design & AI)
این فناوری‌ها فرآیند طراحی و ارزیابی را از یک فعالیت انسانیِ صرف، به یک همکاری انسان و ماشین تبدیل می‌کنند.
بهینه‌سازی عملکرد (Performance Optimization): طراحی مولد، با استفاده از الگوریتم‌های بهینه‌سازی (اغلب در پلتفرم‌هایی مانند Rhino/Grasshopper)، قادر است هزاران گزینه طراحی نما را بر اساس اهداف چندگانه تولید و ارزیابی کند. این اهداف می‌توانند شامل بهینه‌سازی دریافت نور روز، کاهش جذب حرارت خورشیدی، افزایش بهره‌وری سازه‌ای و کاهش مصرف انرژی باشند. این رویکرد به طراحان اجازه می‌دهد تا به راه‌حل‌های نوآورانه‌ای دست یابند که دستیابی به آن‌ها از طریق روش‌های سنتی تقریباً غیرممکن است.
بررسی خودکار انطباق با مقررات (Automated Code Compliance): هوش مصنوعی (AI) پتانسیل آن را دارد که فرآیند زمان‌بر و خطاپذیرِ بررسی انطباق نقشه‌ها با آیین‌نامه‌ها را خودکار کند. ابزارهای مبتنی بر AI می‌توانند یک مدل BIM را تحلیل کرده و آن را به طور خودکار با الزامات آیین‌نامه‌های ساختمانی (مانند IBC) مقایسه کنند. این سیستم‌ها قادرند مغایرت‌های بالقوه، مانند ابعاد نامناسب مسیرهای خروج یا استفاده از مصالح غیرمجاز، را در مراحل اولیه طراحی شناسایی و گزارش کنند، که این امر به شدت زمان بازبینی دستی را کاهش داده و از دوباره‌کاری‌های پرهزینه جلوگیری می‌کند.
۵-۲: دوقلوهای دیجیتال (Digital Twins)
مفهوم دوقلوی دیجیتال، تکامل‌یافته مدل BIM است. یک دوقلوی دیجیتال، یک همتای مجازی و پویا از ساختمان فیزیکی است که به صورت آنی (Real-time) با داده‌های دریافتی از حسگرهای اینترنت اشیاء (IoT) که در ساختمان واقعی نصب شده‌اند، به‌روزرسانی می‌شود.
نظارت بر عملکرد در زمان واقعی (Real-Time Performance Monitoring): با نصب حسگرهایی بر روی نمای ساختمان (مانند حسگرهای دما، کرنش، فشار هوا و رطوبت)، می‌توان عملکرد واقعی نما را به طور مداوم پایش کرد. این داده‌ها به دوقلوی دیجیتال ارسال شده و امکان مقایسه عملکرد واقعی با عملکرد پیش‌بینی‌شده در مرحله طراحی را فراهم می‌آورد. این فرآیند به مدیران ساختمان اجازه می‌دهد تا ناکارآمدی‌ها را شناسایی کرده و عملکرد سیستم‌ها را بهینه کنند.
نگهداری پیش‌بینانه (Predictive Maintenance): دوقلوی دیجیتال می‌تواند با استفاده از داده‌های عملکردی و الگوریتم‌های یادگیری ماشین، فرآیند فرسودگی و استهلاک اجزای نما را شبیه‌سازی کند. این فناوری می‌تواند نقاط ضعف بالقوه، مانند خستگی اتصالات یا تخریب درزبندها را قبل از وقوع شکست، پیش‌بینی کند. این قابلیت، امکان برنامه‌ریزی برای نگهداری پیش‌بینانه (Predictive Maintenance) را فراهم کرده و از تعمیرات اضطراری و پرهزینه جلوگیری می‌کند.
۵-۳: از مدل تا ساخت (Model-to-Fabrication)
ارتباط مستقیم بین مدل دیجیتال و فرآیند ساخت فیزیکی، در حال حذف مراحل واسط و کاهش خطاهای انسانی است.
یکپارچه‌سازی با فرآیندهای CAM (Integration with CAM Processes): مدل‌های با جزئیات ساخت بالا (LOD 400)، مانند مدل‌های تهیه‌شده در Tekla Structures، می‌توانند به طور مستقیم به نرم‌افزارهای ساخت به کمک کامپیوتر (CAM) متصل شوند. این گردش کار دیجیتال، امکان برش، فرزکاری و سوراخ‌کاری خودکار پروفیل‌ها و پنل‌های نما را با دقت بسیار بالا فراهم می‌کند و خطاهای ناشی از تفسیر نقشه‌های دوبعدی را به کلی حذف می‌نماید.
ساخت رباتیک (Robotic Fabrication): گام بعدی در این مسیر، استفاده از ربات‌های صنعتی برای مونتاژ اجزای پیچیده نماست. در این روش، ربات‌ها با دریافت اطلاعات مستقیم از مدل دیجیتال، قادر به ساخت و مونتاژ هندسه‌هایی هستند که اجرای آن‌ها با روش‌های دستی بسیار دشوار یا غیرممکن است. این فناوری، مرزهای جدیدی را در طراحی و ساخت نماهای پیچیده و نوآورانه می‌گشاید.
در مجموع، این فناوری‌ها در حال تغییر بنیادین جایگاه نقشه‌های کارگاهی هستند. در گذشته، عمر مفید یک نقشه کارگاهی با پایان نصب و تحویل پروژه به اتمام می‌رسید. اما امروزه، مدل دیجیتال حاصل از فرآیند تهیه نقشه‌های کارگاهی، به عنوان “ژنوم” یا داده بنیادین برای ایجاد دوقلوی دیجیتال ساختمان عمل می‌کند. دقت و غنای اطلاعاتی این مدل اولیه، مستقیماً بر کیفیت و کارایی تحلیل‌های مبتنی بر هوش مصنوعی و عملکرد دوقلوی دیجیتال در تمام طول عمر ساختمان تأثیر می‌گذارد. به این ترتیب، فاز تهیه نقشه‌های کارگاهی از یک وظیفه صرفاً مربوط به مرحله ساخت، به یک گام استراتژیک و بنیادین برای مدیریت کل چرخه حیات یک دارایی ساختمانی تبدیل شده است.
نتیجه‌گیری
پوسته‌ی ساختمان، به عنوان واسط میان فضای داخل و محیط بیرون، یکی از پیچیده‌ترین و حساس‌ترین بخش‌های هر پروژه ساختمانی است. نقشه‌های کارگاهی، به عنوان اسناد فنی نهایی که این پوسته را از طرح به واقعیت تبدیل می‌کنند، نقشی بسیار فراتر از ترسیمات صرف دارند. این گزارش نشان داد که نقشه‌های کارگاهی مدرن، دوسیه‌های فنی-حقوقی جامعی هستند که درک عمیق پیمانکار از الزامات پروژه و برنامه دقیق او برای اجرای آن را مستند می‌سازند.
تحلیل ابزارهای دیجیتال مشخص کرد که دیگر تسلط بر یک نرم‌افزار واحد، معیار تخصص نیست. مهندسی نمای پیشرو، نیازمند مدیریت یک اکوسیستم پیچیده از ابزارهای تخصصی برای طراحی، تحلیل و ساخت است که در آن، قابلیت همکاری داده‌ها (Interoperability) و استفاده از یک محیط داده مشترک (CDE) به کلید موفقیت تبدیل شده‌اند.
بررسی چارچوب‌های قانونی و استانداردهای آمریکا و اروپا نشان داد که انطباق، یک فرآیند چندلایه است که از قوانین بالادستی آغاز شده و به روش‌های آزمون دقیق ختم می‌شود. نقشه‌های کارگاهی باید به طور شفاف، انطباق با تمام این لایه‌ها را اثبات کنند. همچنین، تحلیل مسئولیت‌های قراردادی در نظام‌های حقوقی مختلف روشن ساخت که با وجود تلاش قراردادها برای تفکیک مسئولیت‌ها، وظیفه حرفه‌ای مهندس در قبال ایمنی و کیفیت، یک اصل خدشه‌ناپذیر است که از طریق بازبینی دقیق و مسئولانه نقشه‌های کارگاهی محقق می‌شود.
در نهایت، نگاهی به آینده نشان می‌دهد که اهمیت این اسناد در حال افزایش است. با ظهور فناوری‌هایی مانند هوش مصنوعی، طراحی مولد و دوقلوهای دیجیتال، مدل دیجیتال حاصل از فرآیند نقشه‌های کارگاهی، دیگر یک محصول جانبی برای دوره ساخت نیست، بلکه به داده بنیادین و “ژنوم” ساختمان برای کل چرخه حیات آن تبدیل می‌شود. از این رو، سرمایه‌گذاری در دقت، کیفیت و غنای اطلاعاتی نقشه‌های کارگاهی، سرمایه‌گذاری برای افزایش کارایی، کاهش ریسک و ارتقای پایداری ساختمان در دهه‌های آینده است.
