اسکای‌لایت و کرتین وال بازار نرگس

اطلاعات پروژه

  • تاریخ ساخت و ساز

    1391

  • موضوع

    اسکای‌لایت, طراحی و ساخت, منتخب پروژه ها, نرده شیشه‌ای, نمای اسپایدر

  • کارفرما

    شرکت تولیدی عمران و نیرو

  • معمار

    شرکت سازه ایمن رسپینا

  • محل پروژه

    مشهد،میدان شهدا

  • کاربری

    تجاری

پروژه بازار بزرگ نرگس شامل اسکای‌ لایت ، هندریل شیشه ای و کرتین وال میباشد که توسط شرکت آلومینیوم شیشه تهران در قالب قراداد طراحی و ساخت مهندسی و اجرا شده است. ویژگی بارز این پروژه اسکای‌ لایت منحصر به فرد ان میباشد که توسط الگوریتم پارامتریک طراحی شده توسط شرکت در گرس هاپر با هدف بهینه سازی ابعاد شیشه ها ضمن رعایت فرم هندسی طراحی و تولید شده است.

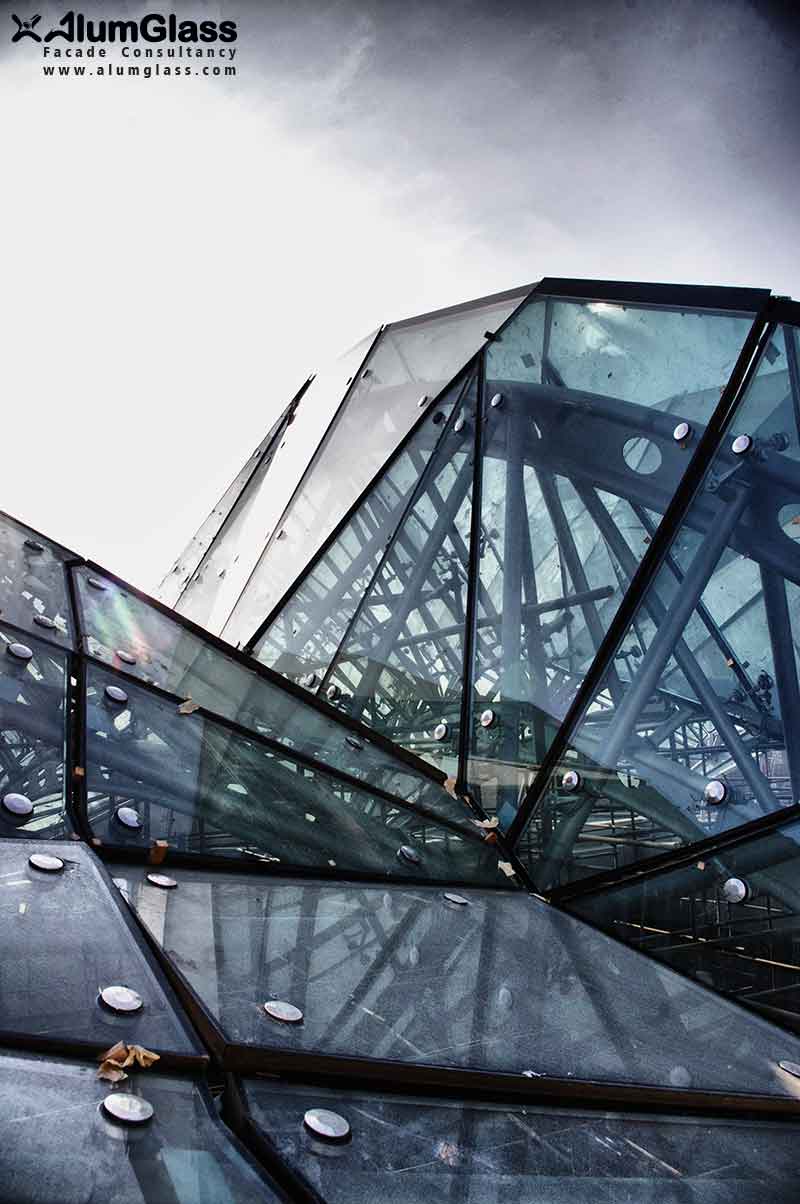

اسکای‌ لایت

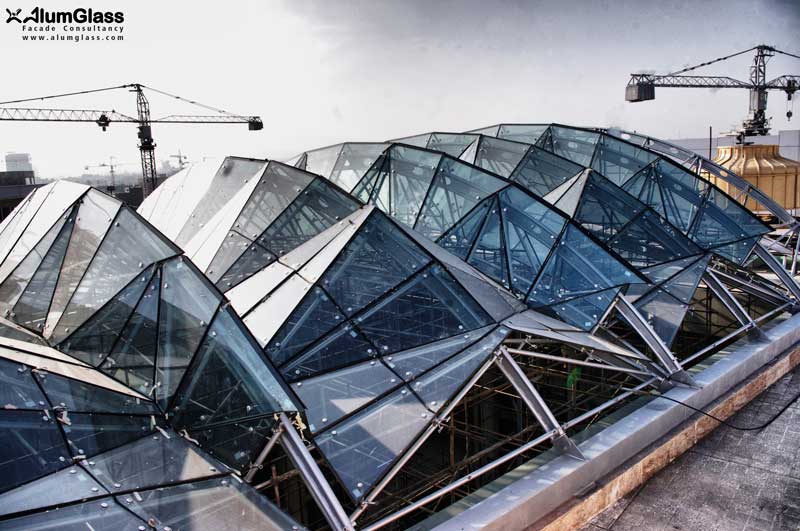

اسکایلایت پروژه نرگس- آلومینیوم شیشه تهران

طی بررسی، طراحی و جلسات متعدد با کارفرمای محترم پروژه، دفتر فنی و مشاور، در نهایت طرح پیشنهادی تصویب گردید و استارت عملیات اجرایی زده شد. جهت سازه استراکچر، با توجه به خاص بودن طرح از المان های لوله ای متغیر استفاده گردید، همچنین بر اساس محاسبات صورت گرفته برای شیشه ها،به جهت بحث صرفه جویی مصرف انرژی و کنترل نور ورودی و صدا، از شیشه های ۳ جداره حاوی لایه های سان انرژی و طلق های لامینیت استفاده شد. طی یک پروسه زمانی کوتاه، سازه سقف طراحی شده توسط پیمانکار مربوطه اجرا گردید و همزمان با استفاده از نرم افزارهای خاص طراحی، سازه اسپایدر و قطعات مورد نیاز محاسبه و مشخص گردید، به کارخانه سازنده سفارش داده شد و پروسه واردات نیز متعاقب آن انجام شد. پس از نصب کانکتورها، نقشه برداری مجددی جهت کنترل خطاهای سازه انجام شد و مجددا به کمک نرم افزار، پوسته شیشه ای سقف طراحی و سفارش شیشه ها به کارخانه سازنده آغاز گردید.

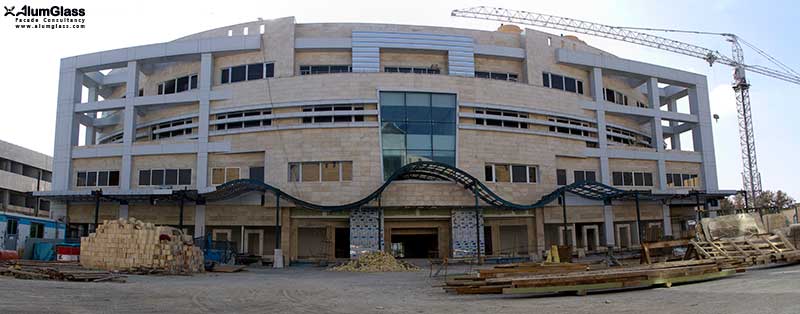

کرتین وال

با توجه به فشار کارفرما، کلیه استراکچر سازه سردرب ها به طور پیش ساخته و پیش رنگ شده با شیوه پادرکوتینگ به پروژه حمل گردید و در مدت زمان یک هفته کل پروسه نصب و سفارش شیشه ها انجام پذیرفت. از طرفی همزمان، کارخانه تولید کننده شیشه با برنامه ریزی صورت گرفته، شیشه های متعلق به هر سردرب را مطابق با برنامه MSP تحویل نمود که این مورد سبب گردید کلیه عملیات این بخش بسیار ایده آل و کاملا مطابق با برنامه زمان بندی انجام پذیرد.

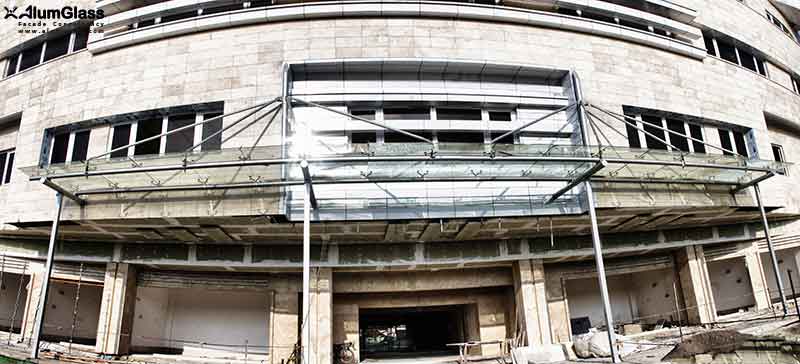

کرتین وال پروژه نرگس- آلومینیوم شیشه تهران

با توجه به فشار کارفرما، کلیه استراکچر سازه سردرب ها به طور پیش ساخته و پیش رنگ شده با شیوه پادرکوتینگ به پروژه حمل گردید و در مدت زمان یک هفته کل پروسه نصب و سفارش شیشه ها انجام پذیرفت. از طرفی همزمان، کارخانه تولید کننده شیشه با برنامه ریزی صورت گرفته، شیشه های متعلق به هر سردرب را مطابق با برنامه MSP تحویل نمود که این مورد سبب گردید کلیه عملیات این بخش بسیار ایده آل و کاملا مطابق با برنامه زمان بندی انجام پذیرد.

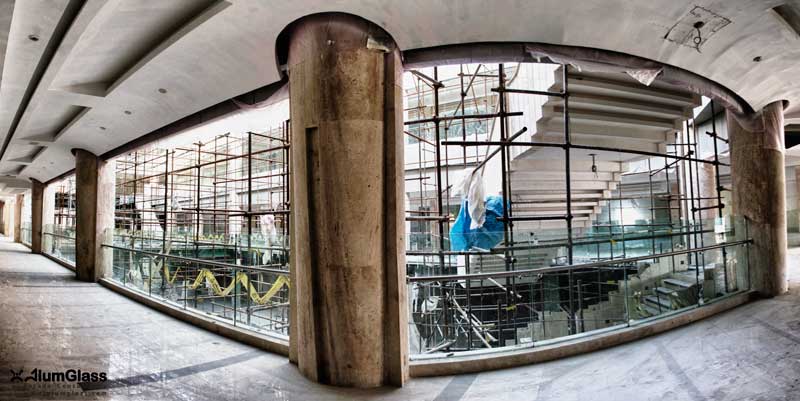

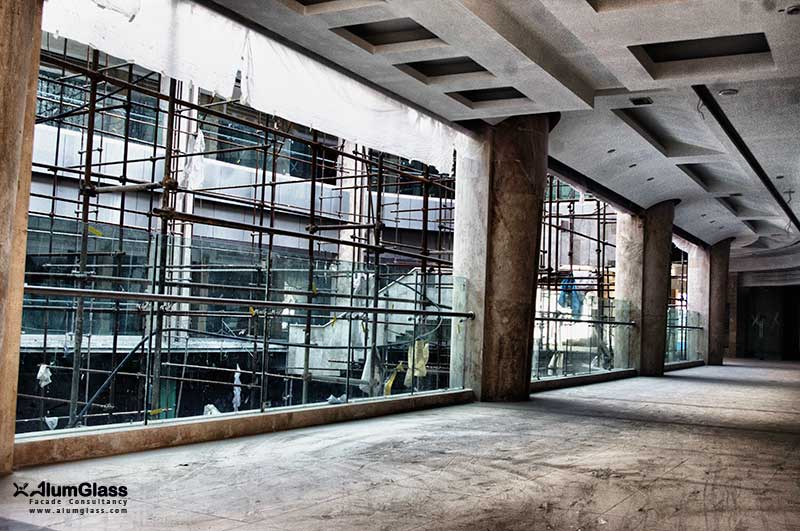

نرده شیشه ای

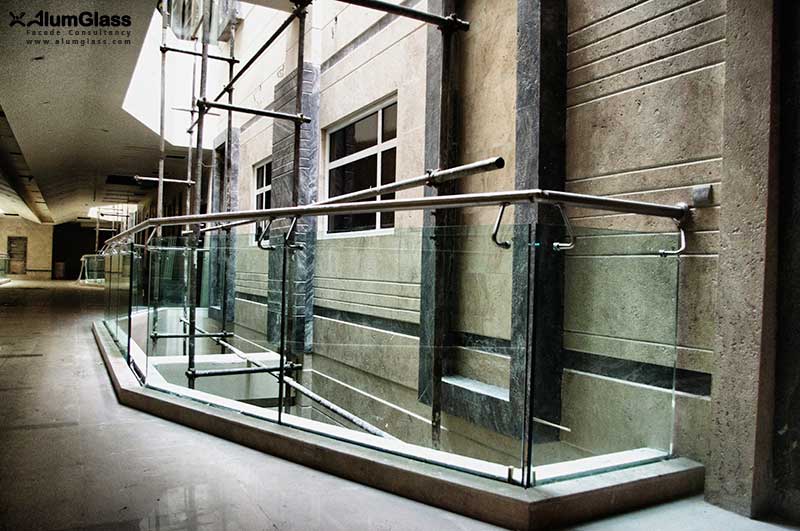

نرده های بازار بزرگ و تماشا- آلومینیوم شیشه تهران

با توجه به بررسی های قبلی در پروژه باغ کتاب تهران، در ارتباط با استانداردهای جهانی برای هندریل، در فضاهای عمومی و خاص، و اجرای بیش از ۳۵۰۰ متر مربع نرده اسپایدری و دفنی در این پروژه، هندریل ها بررسی گردید و برای پروژه بازار بزرگ، هندریل دفنی و برای پروژه تماشا، هندریل اسپایدری از دیتایل دکمه طراحی شد. در ارتباط با هندریل های دفنی، کل دیتایل به صورت پیش ساخته تولید و به محل پروژه حمل گردید و در یک بازه زمانی کوتاه، مطابق با برنامه زمان بندی ارائه شده نصب گردید. پس از آن شیشه های سفارش داده شده به شرکت شیشه ونوس آماده گردید که با نصب آن ها پروژه به پایان رسید.
