نمای اسپایدر مجتمع تجاری توس ونک

اطلاعات پروژه

  • تاریخ ساخت و ساز

    1388

  • موضوع

    پوسته آلومینیوم, نمای اسپایدر

  • کارفرما

    جناب آقای مهندس بمانی

  • محل پروژه

    مشهد، انتهای خیابان شيرازی، جنب حرم مطهر

نمای اسپایدر و نمای کامپوزیت

  1. طراحی، ساخت و اجرای ورق کامپوزیت در حجم ۲۰۰۰ متر مربع در نما و ویدهای داخلی و بدنه آسانسورهای پانوراما
  2. طراحی، ساخت و اجرای نمای اسپایدر با شیشه دو جداره به شکل خم لمینیت برای رستوران و آسانسورهای پانوراما

طرح معماری نما

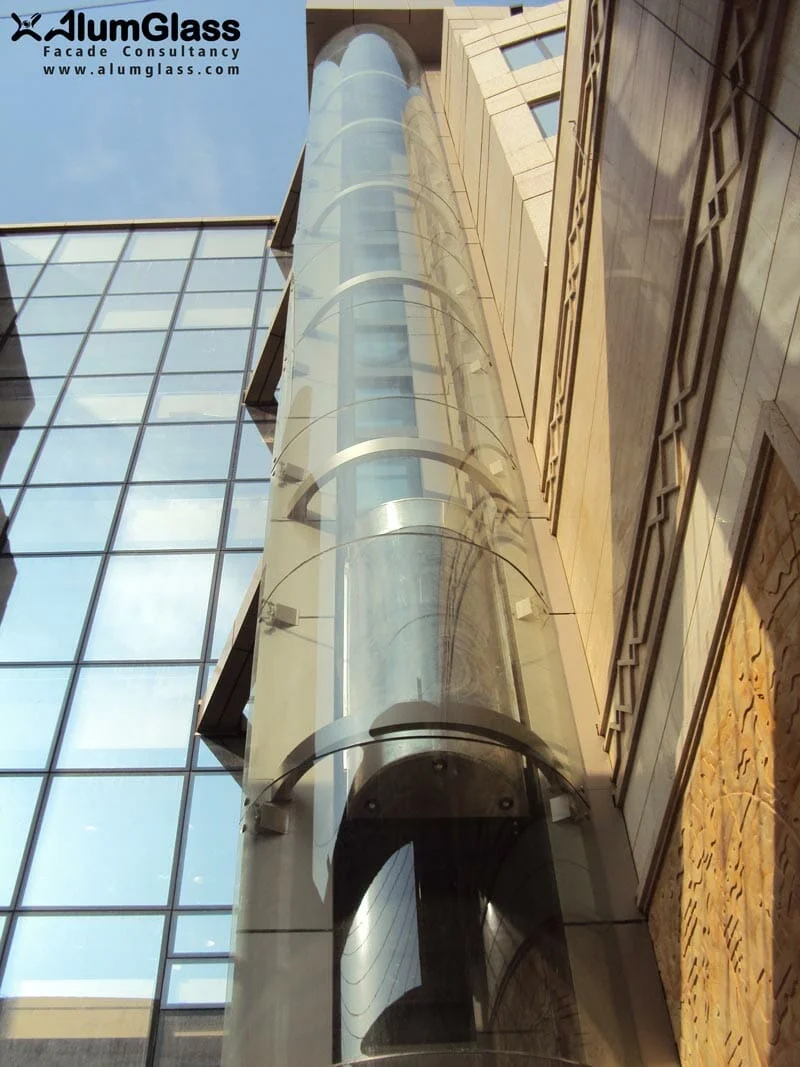

در این پروژه برای اولین بار در زمان خود شیشه در ابعاد جام (۲٫۲۱*۳٫۲۱) به طور کامل نورد گردیده و به شکل یکپارچه روی پوسته آسانسورهای پانوراما قرار گرفت. ارتفاع آسانسورها ۳۰ متر بود که از نظر ارتفاع آسانسور و ارتفاع شیشه، برای اولین بار در سیستم اسپایدر این پروژه انجام شد.

نمای اسپایدر آساسنسورهای مجتمع تجاری توس ونک- آلومینیوم شیشه تهران

در بخش رستوران با توجه به مجاور بودن با خیابان شیرازی و سر و صدای شدید این خیابان حتما می بایست از شیشه دو جداره استفاده می شد، که با انتقال تکنولوژی نحوه آب بند کردن سوراخ در شیشه های دو جداره به شرکت های تولید کننده شیشه در ایران این امکان میسر گردید و نهایتا از شیشه دو جداره سوراخ دار به شکل خم برای پوسته اسپایدری استفاده شد.

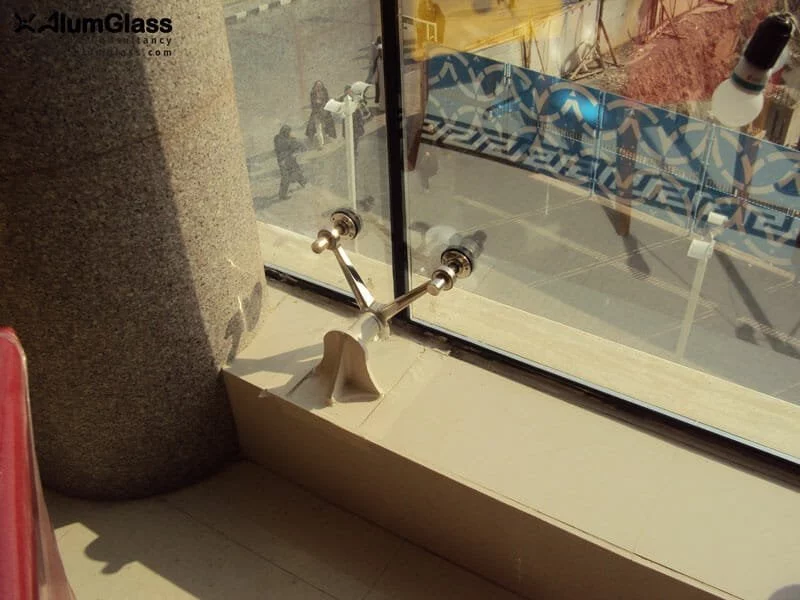

همچنین برای داشتن دید بهتر به حرم مطهر، در بخش رستوران به جای استفاده از سازه فلزی برای نصب اسپایدرها، از پلیت های CNC شده در سقف و کف استفاده گردید و شیشه در ابعاد ۲٫۲۰ و با عرض ۱۴۰، از انجام محاسبات ساختار شیشه تایید و با دیتایل اسپایدری نصب گردید.

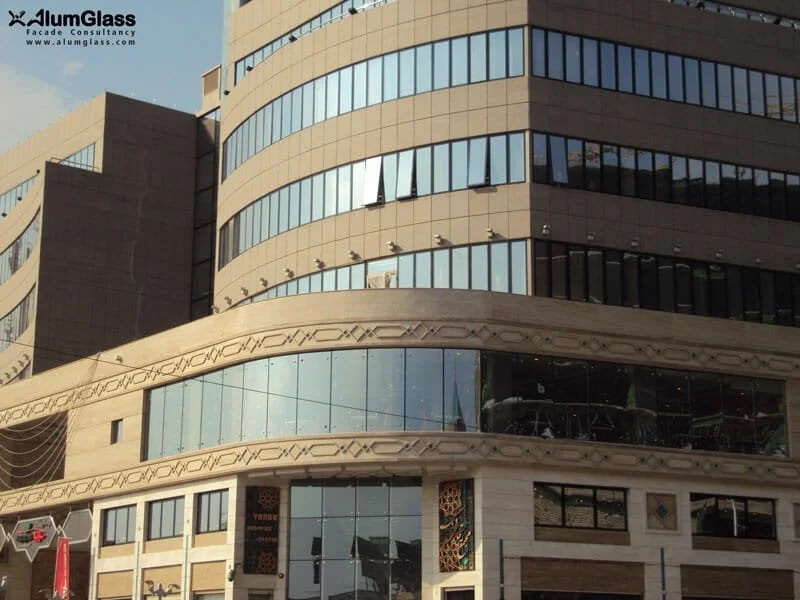

نمای اسپایدر مجتمع تجاری توس ونک- آلومینیوم شیشه تهران
