بخش ۱: مبانی مهندسی نما و فیزیک ساختمان



مقدمه: تعریف و جایگاه مهندسی نما



مهندسی نما (Facade Engineering) یک حوزه تخصصی و میان‌رشته‌ای در صنعت ساختمان است که به عنوان پلی میان سه حوزه بنیادین معماری، مهندسی سازه و مهندسی تأسیسات عمل می‌کند. در گذشته، نمای ساختمان عمدتاً به عنوان یک عنصر زیبایی‌شناختی یا یک دیوار جداکننده ساده در نظر گرفته می‌شد. اما در معماری مدرن، پوسته ساختمان به عنوان یکی از پیچیده‌ترین و حیاتی‌ترین اجزای بنا شناخته می‌شود که نقشی تعیین‌کننده در عملکرد کلی، بهره‌وری انرژی، آسایش ساکنین و پایداری ساختمان ایفا می‌کند. این رشته، هنر و علم حل مسائل زیبایی‌شناسی، محیطی و سازه‌ای را به منظور ایجاد یک فضای داخلی قابل سکونت، با یکدیگر تلفیق می‌کند.





پوسته ساختمان، اصلی‌ترین واسط میان محیط کنترل‌شده داخلی و شرایط متغیر خارجی است. بنابراین، طراحی آن نیازمند درک عمیقی از اصول فیزیک ساختمان، خواص مصالح و اندرکنش پیچیده میان بارهای محیطی و سازه اصلی است. مهندس نما متخصصی است که با تسلط بر این علوم، طرح مفهومی معمار را به یک سیستم اجرایی، کارآمد و ایمن تبدیل می‌کند. این گزارش فنی به تحلیل جامع ابعاد مختلف این رشته، از مبانی علمی گرفته تا فناوری‌های پیشرفته و چارچوب‌های اجرایی، می‌پردازد.



1.1. مکانیسم‌های بنیادین انتقال حرارت در پوسته ساختمان



عملکرد حرارتی پوسته ساختمان، سنگ بنای طراحی نماهای با بهره‌وری انرژی بالا است. برای کنترل مؤثر جریان انرژی، درک سه مکانیزم اصلی انتقال حرارت ضروری است. این مکانیزم‌ها به ندرت به صورت مجزا عمل می‌کنند و عملکرد نهایی نما، برآیند اندرکنش پیچیده میان آنهاست.



هدایت (Conduction)

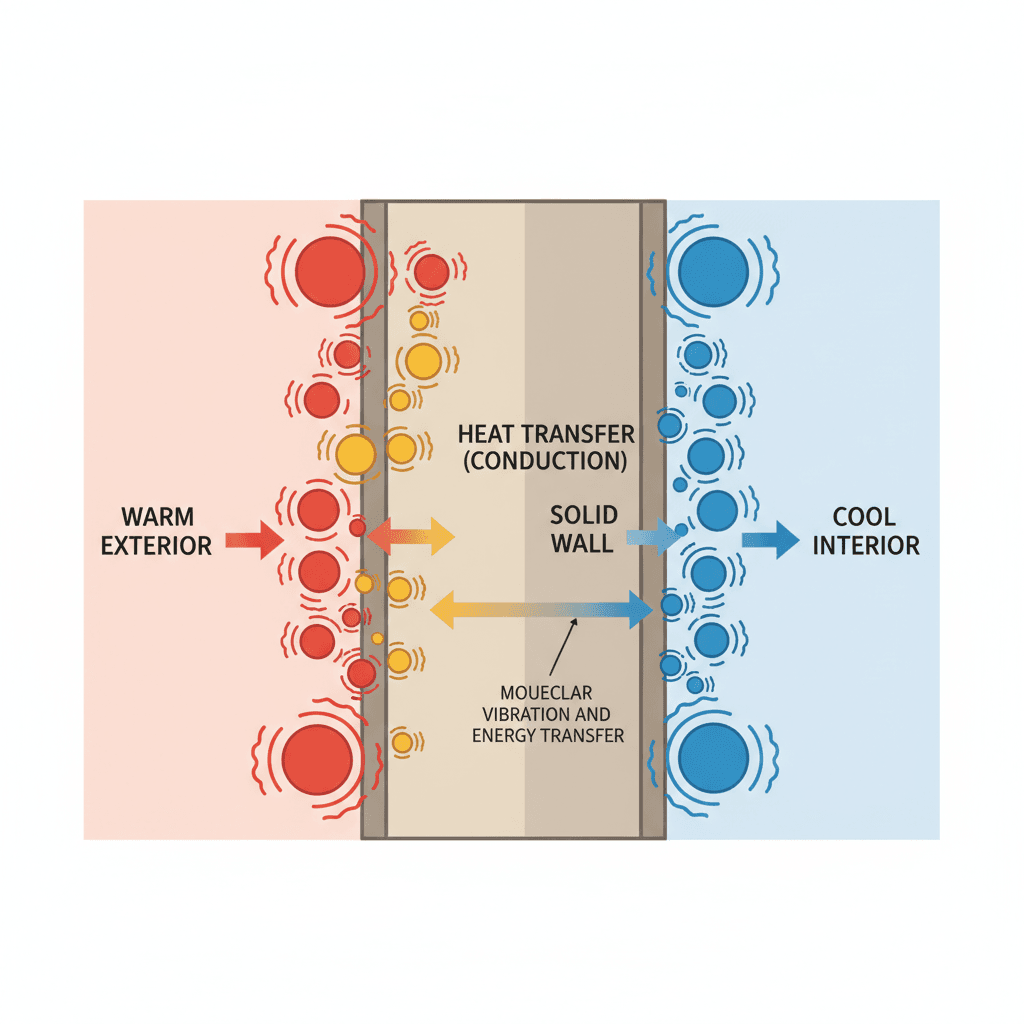

انتقال حرارت به روش هدایت، فرآیندی است که در آن انرژی گرمایی از طریق تماس مستقیم مولکولی در یک ماده جامد منتقل می‌شود. هنگامی که یک سمت از دیوار نما در اثر تابش خورشید یا دمای هوای خارج گرم می‌شود، مولکول‌های آن انرژی بیشتری کسب کرده و با ارتعاش سریع‌تر، این انرژی را به مولکول‌های مجاور خود منتقل می‌کنند. این فرآیند لایه به لایه ادامه می‌یابد تا گرما به سطح داخلی دیوار برسد.

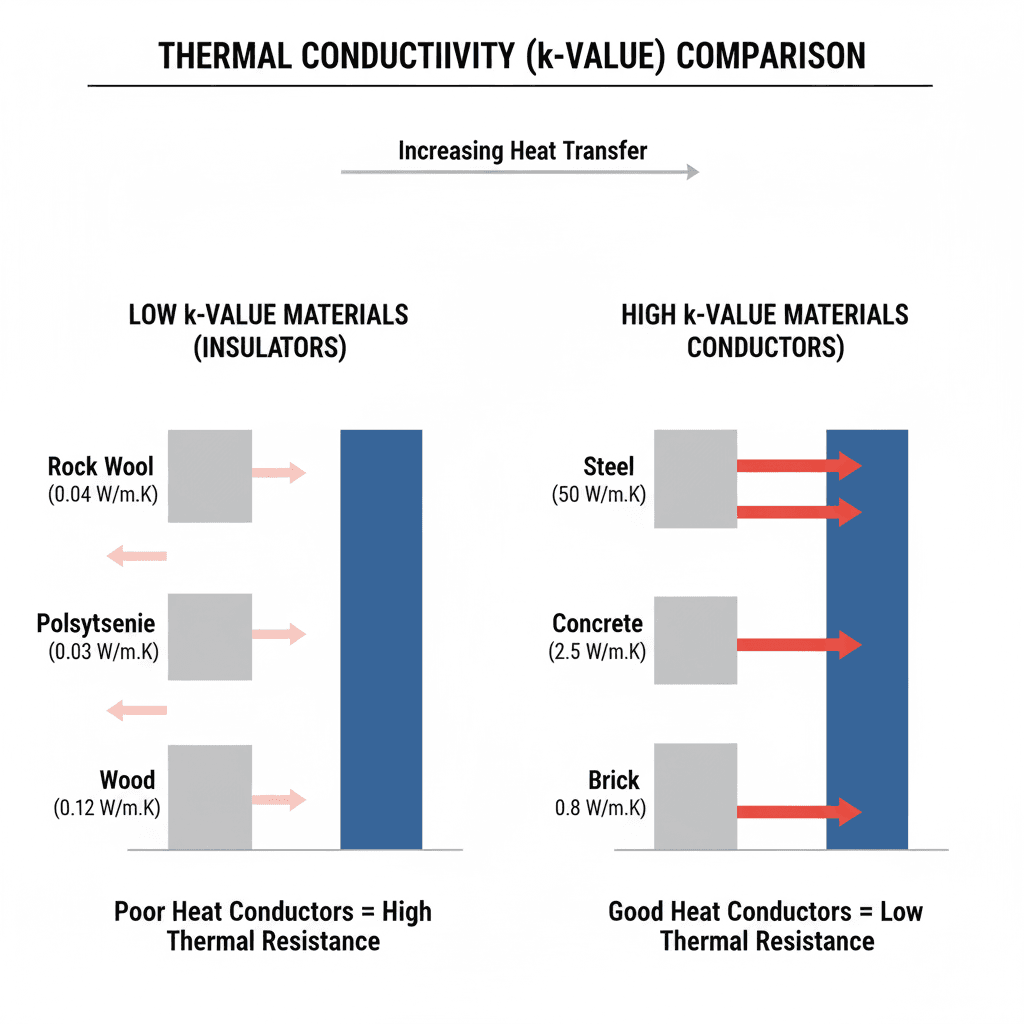

توانایی یک ماده در هدایت حرارت با پارامتری به نام “ضریب هدایت حرارتی” یا سنجیده می‌شود که واحد آن وات بر متر-کلوین () است. مصالحی با پایین، مانند انواع عایق‌های حرارتی (پشم سنگ، پلی‌استایرن)، رسانایی گرمایی ضعیفی دارند و به عنوان عایق عمل می‌کنند. در مقابل، فلزات و بتن دارای بالایی هستند و گرما را به راحتی منتقل می‌کنند. در مهندسی نما، هدف اصلی کاهش انتقال حرارت هدایتی از طریق انتخاب مصالح با مقاومت حرارتی بالا و طراحی جزئیات اجرایی برای به حداقل رساندن “پل‌های حرارتی” (Thermal Bridges) است. پل حرارتی به نقاطی در پوسته ساختمان (مانند ستون‌های بتنی یا قاب‌های فلزی پنجره) گفته می‌شود که به دلیل رسانایی بالاتر نسبت به اجزای مجاور، مسیر ترجیحی برای عبور گرما ایجاد کرده و کارایی عایق‌بندی کلی را به شدت کاهش می‌دهند.



همرفت (Convection)







انتقال حرارت همرفتی از طریق جابجایی یک سیال (مایع یا گاز) رخ می‌دهد. در مهندسی نما، این پدیده در دو مقیاس اصلی اهمیت دارد:

  1. همرفت در سطوح خارجی: جریان باد بر روی سطح خارجی نما، گرما را از سطح ساختمان دور کرده و نرخ اتلاف حرارت را افزایش می‌دهد. این پدیده به ویژه در اقلیم‌های سرد و در ساختمان‌های بلندمرتبه که سرعت باد بیشتر است، اهمیت دارد.
  2. همرفت در حفره‌های داخلی: در سیستم‌های نمای دوپوسته یا نماهای باران‌گیر (Rainscreen)، یک حفره هوا بین لایه خارجی و دیوار پشتیبان وجود دارد. جریان هوا در این حفره، که می‌تواند طبیعی (به دلیل اثر دودکشی) یا اجباری (با فن) باشد، به انتقال حرارت و رطوبت کمک می‌کند.

همرفت طبیعی زمانی رخ می‌دهد که سیال به دلیل تغییر چگالی ناشی از تغییر دما به حرکت در می‌آید؛ هوای گرم‌تر به دلیل چگالی کمتر به سمت بالا حرکت می‌کند. همرفت اجباری با استفاده از یک نیروی خارجی مانند فن برای به حرکت درآوردن سیال صورت می‌گیرد. درک و مدیریت جریان‌های همرفتی برای طراحی نماهای تهویه‌شونده و بهینه‌سازی عملکرد حرارتی آنها حیاتی است.



تابش (Radiation)



انتقال حرارت تابشی از طریق امواج الکترومغناطیس صورت می‌گیرد و برخلاف هدایت و همرفت، نیازی به محیط مادی ندارد. خورشید بزرگترین منبع گرمای تابشی برای یک ساختمان است. هنگامی که تابش خورشیدی به سطح نما برخورد می‌کند، بخشی از آن بازتاب (Reflected)، بخشی جذب (Absorbed) و بخشی (در صورت شفاف بودن ماده) عبور (Transmitted) می‌کند.



انرژی جذب‌شده دمای سطح نما را افزایش می‌دهد و سپس این گرما از طریق هدایت به داخل و از طریق تابش و همرفت به محیط خارج منتقل می‌شود. توانایی یک سطح در انتشار انرژی تابشی با ضریب “گسیلندگی” (Emissivity) سنجیده می‌شود. سطوح با گسیلندگی پایین، گرمای کمتری از خود تابش می‌کنند. در مهندسی نما، کنترل تابش خورشیدی از طریق انتخاب مصالح با بازتاب‌پذیری بالا (برای اقلیم‌های گرم) و استفاده از پوشش‌های با گسیلندگی پایین (Low-E) بر روی شیشه‌ها، از راهبردهای کلیدی برای مدیریت بهره حرارتی است.



1.2. شاخص‌های کلیدی عملکرد حرارتی و بصری



برای کمی‌سازی و مقایسه عملکرد نماها، مهندسان از مجموعه‌ای از شاخص‌های استاندارد استفاده می‌کنند. این شاخص‌ها به ویژه برای اجزای شفاف مانند پنجره‌ها که پیچیده‌ترین رفتار حرارتی را دارند، حیاتی هستند.



ضریب انتقال حرارت کلی (U-value)







معیاری است که نرخ کلی انتقال حرارت غیرخورشیدی (ناشی از اختلاف دمای هوا) از طریق یک مجموعه ساختمانی (مانند دیوار یا پنجره) را نشان می‌دهد. این ضریب، معکوس مقاومت حرارتی کل () است و واحد آن وات بر متر مربع-کلوین () می‌باشد. هرچه مقدار

پایین‌تر باشد، آن مجموعه عایق‌بندی بهتری دارد و اتلاف حرارت از طریق آن کمتر است. برای مثال، یک پنجره دوجداره مدرن می‌تواند

در حدود 1.2 تا 2.3 داشته باشد، در حالی که این مقدار برای یک دیوار عایق‌بندی شده استاندارد می‌تواند بسیار کمتر باشد. این شاخص در مبحث نوزدهم مقررات ملی ساختمان ایران و استانداردهای بین‌المللی مانند ASHRAE 90.1 به عنوان یک معیار اصلی برای ارزیابی انطباق با الزامات بهره‌وری انرژی استفاده می‌شود.



ضریب بهره حرارتی خورشیدی (Solar Heat Gain Coefficient – SHGC)



یک عدد بدون بعد بین 0 و 1 است که نشان‌دهنده کسری از تابش خورشیدی ورودی است که به صورت گرما به فضای داخلی منتقل می‌شود. این ضریب هم شامل انرژی عبوری مستقیم از شیشه و هم انرژی جذب‌شده توسط شیشه است که بعداً به داخل تابش می‌کند.

  • پایین (نزدیک به 0): به این معناست که پنجره بخش بزرگی از گرمای خورشید را مسدود می‌کند. این ویژگی برای اقلیم‌های گرم که هدف اصلی کاهش بار سرمایشی در تابستان است، بسیار مطلوب است.
  • بالا (نزدیک به 1): به این معناست که پنجره اجازه می‌دهد گرمای خورشیدی به راحتی وارد شود. این ویژگی برای اقلیم‌های سرد که از گرمای رایگان خورشید در زمستان برای کاهش بار گرمایشی استفاده می‌شود (گرمایش غیرفعال خورشیدی)، مفید است.

انتخاب مناسب به شدت به اقلیم، جهت‌گیری پنجره و استراتژی کلی انرژی ساختمان بستگی دارد.



ضریب عبور نور مرئی (Visible Transmittance – VT)



نیز یک عدد بدون بعد بین 0 و 1 است که نشان می‌دهد چه درصدی از طیف نور مرئی (380 تا 780 نانومتر) از شیشه عبور می‌کند. مقدار

بالا به معنای ورود بیشتر نور طبیعی به داخل است که می‌تواند نیاز به روشنایی مصنوعی را کاهش داده و کیفیت فضای داخلی را بهبود بخشد.

یک چالش اساسی در طراحی نما، ایجاد تعادل بین این شاخص‌هاست. اغلب، اقداماتی که برای کاهش انجام می‌شود (مانند استفاده از شیشه‌های رنگی یا رفلکس)، به طور ناخواسته را نیز کاهش می‌دهد. این امر می‌تواند منجر به فضاهای داخلی تاریک و افزایش مصرف انرژی برای روشنایی مصنوعی شود. این تضاد ذاتی میان کنترل گرما و تأمین نور، توسعه فناوری‌های پیشرفته شیشه مانند پوشش‌های طیف-گزین (Spectrally Selective Coatings) را هدایت کرده است. این پوشش‌ها قادرند امواج فروسرخ (گرما) را فیلتر کنند در حالی که به بخش بزرگی از نور مرئی اجازه عبور می‌دهند، و بدین ترتیب

را بدون کاهش شدید پایین می‌آورند. این بهینه‌سازی چندمتغیره، جوهره مهندسی نمای مدرن است.

در جدول زیر، مقایسه عملکردی انواع مختلف شیشه بر اساس این شاخص‌ها ارائه شده است تا به تصمیم‌گیری آگاهانه در فرآیند طراحی کمک کند.

نوع شیشه ضخامت (میلی‌متر) ضریب U-value () (مرکز شیشه) ضریب SHGC (مرکز شیشه) ضریب VT (مرکز شیشه)
تک‌جداره شفاف 6 5.7 0.81 0.88
دوجداره شفاف 6-12-6 2.7 0.70 0.79
دوجداره با پوشش Low-E (SHGC بالا) 6-12-6 1.8 0.65 0.70
دوجداره با پوشش Low-E (SHGC پایین) 6-12-6 1.8 0.38 0.65
دوجداره Low-E با گاز آرگون 6-12-6 1.5 0.38 0.65
سه‌جداره Low-E با گاز آرگون 6-12-6-12-6 0.9 0.33 0.58
شیشه عایق خلاء (VIG) 8.3 0.4 0.35 0.62
داده‌های جدول مقادیر تقریبی و نمونه هستند و می‌توانند بر اساس سازنده و مشخصات دقیق محصول متفاوت باشند.



1.3. مدیریت نفوذ هوا، رطوبت و عملکرد صوتی



یک نمای با عملکرد بالا باید یک پوسته پیوسته و یکپارچه در برابر چهار عامل کلیدی ایجاد کند: حرارت، هوا، رطوبت و صوت. نقص در مدیریت هر یک از این عوامل می‌تواند منجر به کاهش شدید عملکرد کلی ساختمان، افزایش هزینه‌های بهره‌برداری و کاهش آسایش ساکنین شود.

  • نفوذ هوا (Air Leakage): نفوذ کنترل‌نشده هوا از طریق درزها و اتصالات نما، یکی از بزرگترین دلایل اتلاف انرژی در ساختمان‌هاست. این پدیده که به دلیل اختلاف فشار ناشی از باد، اثر دودکشی و عملکرد سیستم‌های تهویه مکانیکی رخ می‌دهد، می‌تواند تا 40% از بار گرمایشی و سرمایشی یک ساختمان را به خود اختصاص دهد. برای مقابله با این مشکل، از سیستم‌های “مانع هوا” (Air Barrier) استفاده می‌شود که به صورت یک لایه پیوسته در پوسته ساختمان اجرا شده و از عبور ناخواسته هوا جلوگیری می‌کنند.
  • کنترل رطوبت: نفوذ آب باران یا میعان بخار آب در داخل جداره‌های نما می‌تواند منجر به آسیب‌های جدی مانند رشد کپک، خوردگی اجزای فلزی و تخریب عایق حرارتی شود. طراحی نما باید شامل یک استراتژی جامع برای مدیریت رطوبت باشد که معمولاً شامل یک “لایه کنترل آب” (Water Control Layer) در سطح خارجی و یک “لایه کنترل بخار” (Vapor Control Layer) در سمت گرم جداره (بسته به اقلیم) است. سیستم‌های نمای باران‌گیر (Rainscreen) یک راهکار پیشرفته برای مدیریت رطوبت هستند که با ایجاد یک حفره تهویه‌شونده، به خشک شدن سریع هرگونه رطوبت نفوذی کمک می‌کنند.
  • عملکرد صوتی: نما به عنوان مانع اصلی در برابر صدای محیط خارج (ترافیک، صنایع و غیره) عمل می‌کند. عایق‌بندی صوتی نما به جرم مصالح، عدم وجود درزهای هوایی و استفاده از سیستم‌های چندلایه (مانند پنجره‌های دوجداره با ضخامت‌های متفاوت شیشه) بستگی دارد. مبحث هجدهم مقررات ملی ساختمان ایران الزامات مشخصی را برای میزان عایق‌بندی صوتی جداره‌های خارجی بر اساس کاربری ساختمان و میزان صدای محیط ارائه می‌دهد.



بخش ۲: تحلیل و طراحی سازه‌ای نما



نمای ساختمان، علاوه بر ایفای نقش‌های حرارتی و زیبایی‌شناختی، یک سیستم سازه‌ای است که باید بارهای مختلفی را تحمل کرده و آنها را به صورت ایمن به سازه اصلی ساختمان منتقل کند. تحلیل و طراحی سازه‌ای نما یک فرآیند مهندسی دقیق است که پایداری و ایمنی پوسته خارجی را در طول عمر ساختمان تضمین می‌کند.



2.1. شناسایی و دسته‌بندی بارهای وارده بر نما



طراحی سازه‌ای نما با شناسایی و کمی‌سازی تمامی بارهایی که ممکن است بر آن اعمال شود، آغاز می‌گردد. این بارها به طور کلی به سه دسته اصلی تقسیم می‌شوند:

  • بارهای ثقلی (Dead Loads): این بارها شامل وزن دائمی خود اجزای نما و سیستم‌های نگهدارنده آن است. وزن مصالح پوششی (مانند پانل‌های سنگی، شیشه‌ای یا GFRC)، وزن زیرسازی فلزی (substructure)، اتصالات و هرگونه ملحقات دائمی دیگر در این دسته قرار می‌گیرند. این بارها به صورت دائمی و عمودی بر سیستم نما وارد می‌شوند.
  • بارهای زنده (Live Loads): این بارها ماهیت موقت دارند و شامل بارهای ناشی از برف و یخ انباشته‌شده بر روی سطوح افقی یا شیب‌دار نما، و همچنین بارهای ناشی از عملیات نگهداری و نظافت (مانند وزن کارگران و تجهیزات بر روی سیستم‌های دسترسی) می‌باشند.
  • بارهای محیطی (Environmental Loads): این بارها ناشی از پدیده‌های طبیعی هستند و معمولاً بارهای جانبی غالب در طراحی نما محسوب می‌شوند. مهم‌ترین آنها عبارتند از:
    • بار باد (Wind Load): نیروی ناشی از فشار و مکش باد بر روی سطوح خارجی ساختمان. این بار به شدت تحت تأثیر ارتفاع، شکل هندسی ساختمان و موقعیت جغرافیایی آن قرار دارد.
    • بارهای لرزه‌ای (Seismic Loads): نیروهای اینرسی که در هنگام وقوع زلزله به دلیل شتاب گرفتن جرم نما ایجاد می‌شوند. همچنین، نما باید قادر به تحمل جابجایی‌های نسبی بین طبقات سازه اصلی باشد.
    • بارهای حرارتی (Thermal Loads): تنش‌ها و تغییرشکل‌هایی که به دلیل انبساط و انقباض مصالح نما در اثر تغییرات دمای روزانه و فصلی ایجاد می‌شوند.

طراح سازه نما موظف است ترکیبات مختلفی از این بارها را بر اساس آیین‌نامه‌های معتبر (مانند مبحث ششم مقررات ملی ساختمان) در نظر گرفته و سیستم نما را برای بحرانی‌ترین حالت ممکن طراحی کند.



2.2. تحلیل بار باد بر اساس مبحث ششم مقررات ملی ایران



مبحث ششم مقررات ملی ساختمان ایران مرجع اصلی برای محاسبه بارهای وارد بر ساختمان، از جمله بار باد، است. بار باد یک بار جانبی پیچیده است که اثرات آن به صورت فشار (نیروی به سمت داخل) بر روی وجوه بادگیر و مکش (نیروی به سمت خارج) بر روی وجوه بادپناه و سقف ظاهر می‌شود. فشار مکشی در گوشه‌ها و لبه‌های ساختمان می‌تواند چندین برابر فشار در نواحی میانی باشد، که این امر طراحی اتصالات در این نواحی را بسیار حساس و حیاتی می‌سازد.

فرمول اصلی برای محاسبه فشار طراحی باد بر روی اجزا و پوشش‌های نما طبق مبحث ششم به صورت زیر است :

که در این رابطه:

  • : فشار طراحی باد بر حسب کیلونیوتن بر متر مربع ().
  • : ضریب اهمیت ساختمان که برای ساختمان‌های با اهمیت زیاد و بسیار زیاد، مقادیر بالاتری دارد.
  • : فشار مبنای باد در ارتفاع از سطح زمین که از رابطه محاسبه می‌شود. در این رابطه سرعت مبنای باد در منطقه (از جداول مبحث ششم)، ضریب اثر ارتفاع و ضریب اثر پستی و بلندی زمین است.
  • : ضریب فشار خارجی خالص که ترکیبی از ضریب اثر جهش باد () و ضریب فشار خارجی () است. مقادیر برای نواحی مختلف دیوار (گوشه‌ها، لبه‌ها و نواحی میانی) از جداول مربوطه استخراج می‌شود.
  • : ضریب شکل آیرودینامیکی که برای اجزای نما معمولاً برابر 1 در نظر گرفته می‌شود.

برای مثال، در محاسبه بار باد برای طبقه اول یک ساختمان مسکونی 5 طبقه در اصفهان، با فرض سرعت مبنای باد 100 کیلومتر بر ساعت (27.8 متر بر ثانیه)، فشار مبنای باد () حدود 0.57 خواهد بود. با در نظر گرفتن ضرایب دیگر، فشار طراحی نهایی محاسبه شده و سپس با اعمال ضریب بار 1.6، بار نهایی برای طراحی اجزای نما به دست می‌آید. این محاسبات باید برای تمامی وجوه و ارتفاعات ساختمان انجام شود تا بحرانی‌ترین بارها شناسایی شوند.



2.3. الزامات عملکرد لرزه‌ای اجزای نما بر اساس ضابطه ۷۱۴



در مناطق لرزه‌خیز مانند ایران، نما به عنوان یک جزء غیرسازه‌ای باید به گونه‌ای طراحی شود که در هنگام زلزله فرو نریزد و خطری برای جان انسان‌ها در داخل و خارج ساختمان ایجاد نکند. “دستورالعمل طراحی لرزه‌ای اجزای غیرسازه‌ای معماری” (ضابطه ۷۱۴) الزامات دقیقی را در این زمینه ارائه می‌دهد. عملکرد لرزه‌ای نما از دو جنبه اصلی بررسی می‌شود:

  1. مقاومت در برابر نیروهای اینرسی (Inertial Forces): هر قطعه از نما دارای جرم است و در هنگام زلزله، شتاب زمین باعث ایجاد نیروی اینرسی در مرکز جرم آن قطعه می‌شود. این نیرو که عمود بر صفحه نما عمل می‌کند، باید توسط اتصالات نما تحمل شود. مقدار این نیرو () طبق ضابطه ۷۱۴ از رابطه زیر محاسبه می‌شود :

    که در آن ضریب بزرگنمایی جزء، ضریب بازتاب ساختمان، ضریب اهمیت جزء، ضریب رفتار جزء، وزن جزء، ارتفاع نصب جزء و ارتفاع کل ساختمان است. این فرمول نشان می‌دهد که نیروهای لرزه‌ای در ارتفاعات بالاتر ساختمان تشدید می‌شوند.

  2. قابلیت تحمل تغییرمکان‌های نسبی (Inter-story Drift): در هنگام زلزله، سازه اصلی ساختمان به صورت جانبی تغییرمکان می‌دهد و بین طبقات متوالی یک جابجایی نسبی ایجاد می‌شود. سیستم نما و به ویژه اتصالات آن باید به اندازه‌ای انعطاف‌پذیر باشند که بتوانند این جابجایی نسبی را بدون شکست و آسیب تحمل کنند. در غیر این صورت، تغییرشکل سازه اصلی می‌تواند تنش‌های شدیدی را به اجزای صلب نما (مانند پانل‌های سنگی) وارد کرده و منجر به ترک خوردن، خرد شدن یا جدا شدن آنها از سازه شود. طراحی درزهای حرکتی مناسب و اتصالات لغزشی از راهکارهای کلیدی برای مدیریت این پدیده است.

یک نکته بسیار مهم در طراحی سازه‌ای نما، مقایسه بین بارهای باد و زلزله است. در حالی که طراحی لرزه‌ای برای مدیریت تغییرمکان‌ها و پایداری کلی در برابر نیروهای داخل صفحه (in-plane) حیاتی است، برای طراحی مقاومت اجزای نما در برابر بارهای خارج از صفحه (out-of-plane)، به ویژه در ساختمان‌های بلند، بار باد اغلب نیروی حاکم است. دلیل این امر آن است که نیروی لرزه‌ای تابعی از جرم است و جرم نما در مقایسه با جرم کل سازه ناچیز است. در مقابل، بار باد تابعی از سطح و ارتفاع است و با افزایش ارتفاع به شدت افزایش می‌یابد. بنابراین، تمرکز صرف بر الزامات لرزه‌ای بدون تحلیل دقیق بار باد می‌تواند منجر به طراحی ناایمن، به ویژه برای اتصالات و اجزای پوششی نما شود.



2.4. اندرکنش سازه‌ای نما و سازه اصلی ساختمان



نما یک سیستم خودایستا نیست؛ بلکه یک سازه الحاقی است که باید تمامی بارهای وارد بر خود را به صورت ایمن به سیستم سازه‌ای اصلی ساختمان (تیرها، ستون‌ها و دال‌ها) منتقل کند. این انتقال بار از طریق مجموعه‌ای از اتصالات (Connections/Fixings) صورت می‌گیرد که طراحی آنها یکی از حساس‌ترین بخش‌های مهندسی نما است.

اتصالات باید به گونه‌ای طراحی شوند که نه تنها بارهای ثقلی، باد و زلزله را تحمل کنند، بلکه تغییرشکل‌های ناشی از عوامل مختلف را نیز مدیریت نمایند. این تغییرشکل‌ها شامل انبساط و انقباض حرارتی مصالح نما، خزش (Creep) و جمع‌شدگی (Shrinkage) سازه بتنی، و جابجایی‌های نسبی لرزه‌ای طبقات است. استفاده از اتصالات لغزشی (Sliding Connections) در یک جهت و اتصالات ثابت (Fixed Connections) در جهت دیگر، یک راهبرد متداول برای مدیریت این حرکات است، به گونه‌ای که از ایجاد تنش‌های داخلی پیش‌بینی‌نشده در پانل‌های نما جلوگیری شود. مهندس نما باید با همکاری نزدیک با مهندس سازه، موقعیت، نوع و جزئیات این اتصالات را به گونه‌ای تعیین کند که یک مسیر باربری واضح و کارآمد از نما به سازه اصلی ایجاد شود.



بخش ۳: سیستم‌ها و مصالح پیشرفته در نماهای مدرن



تکامل مهندسی نما ارتباط تنگاتنگی با نوآوری در سیستم‌های ساختمانی و علم مواد دارد. مصالح و سیستم‌های مدرن، امکانات بی‌سابقه‌ای را برای دستیابی به عملکرد بالاتر، فرم‌های پیچیده‌تر و سرعت اجرای بیشتر فراهم کرده‌اند.



3.1. سیستم‌های پوششی رایج: دیوار پرده‌ای و نمای باران‌گیر



دو سیستم اصلی، شالوده بسیاری از نماهای مدرن را تشکیل می‌دهند:



دیوار پرده‌ای (Curtain Wall)



دیوار پرده‌ای یک سیستم پوشش خارجی غیرباربر است که به صورت یک پوسته مستقل در جلوی سازه اصلی ساختمان آویخته می‌شود. این سیستم تنها وزن خود و بارهای محیطی وارد بر آن (مانند باد و زلزله) را تحمل کرده و این بارها را از طریق اتصالات به سازه اصلی منتقل می‌کند. مزیت اصلی این سیستم، ایجاد یک نمای شیشه‌ای یکپارچه و سبک است که امکان ورود حداکثر نور طبیعی را فراهم می‌کند. دیوارهای پرده‌ای عمدتاً از قاب‌های آلومینیومی (مولیون‌های عمودی و ترنسم‌های افقی) و پانل‌های پرکننده (معمولاً شیشه) تشکیل شده‌اند. این سیستم‌ها به دو روش اصلی اجرا می‌شوند :

  • سیستم استیک (Stick-built): در این روش، اجزای قاب (مولیون‌ها و ترنسم‌ها) به صورت قطعه به قطعه در کارگاه نصب شده و سپس پانل‌های شیشه در محل قرار می‌گیرند. این روش برای ساختمان‌های کم‌ارتفاع و با هندسه پیچیده مناسب است.

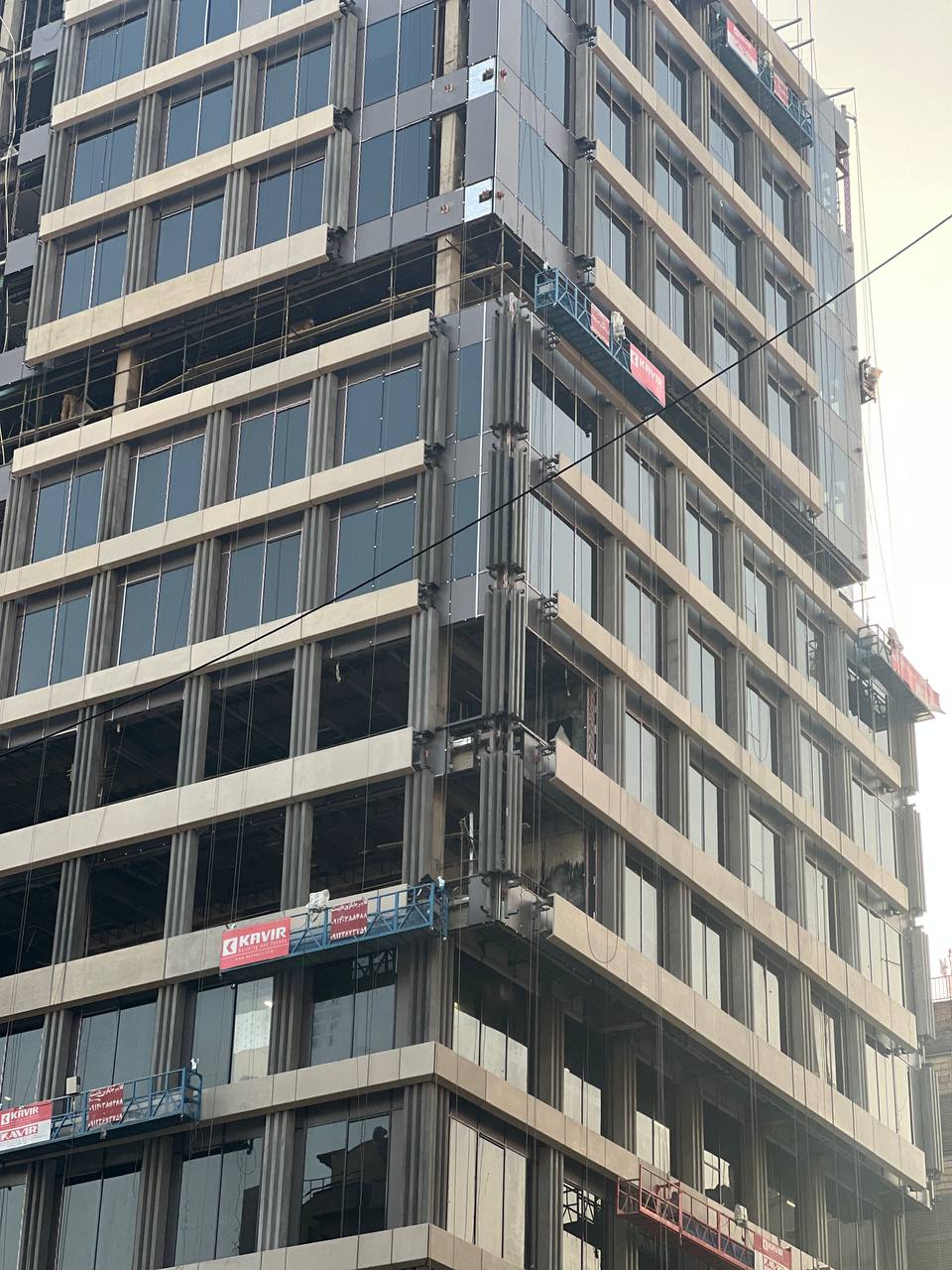

  • سیستم یونیتایز (Unitized): در این روش، پانل‌های بزرگ نما شامل قاب و شیشه به صورت کامل در کارخانه ساخته و مونتاژ می‌شوند و سپس به صورت واحدهای آماده به کارگاه حمل و نصب می‌گردند. این روش سرعت اجرای بسیار بالایی دارد و کنترل کیفیت آن به دلیل تولید در محیط کارخانه، بهتر است. سیستم یونیتایز گزینه ارجح برای ساختمان‌های بلندمرتبه است.



نمای باران‌گیر (Rainscreen Façade)



نمای باران‌گیر یک سیستم پوششی دو لایه است که بر اساس اصل “تهویه و زهکشی” برای مدیریت نفوذ آب باران طراحی شده است. این سیستم شامل اجزای زیر است:

  1. پوشش خارجی (Cladding): لایه بیرونی که در معرض مستقیم باران و باد قرار دارد و به عنوان اولین سد دفاعی عمل می‌کند. این لایه می‌تواند از مصالح مختلفی مانند پانل‌های سفالی، فلزی یا کامپوزیت ساخته شود.
  2. حفره تهویه‌شونده (Ventilated Cavity): یک فضای خالی با ضخامت مشخص بین پوشش خارجی و دیوار پشتیبان که امکان جریان هوا را فراهم می‌کند. این جریان هوا به خشک شدن سریع هرگونه رطوبتی که از درزهای پوشش خارجی نفوذ کرده، کمک می‌کند.
  3. لایه عایق و آب‌بند: این لایه بر روی دیوار پشتیبان نصب شده و از نفوذ هوا و آب به داخل ساختمان جلوگیری می‌کند.

مزیت اصلی سیستم باران‌گیر، حفاظت کامل از لایه عایق و سازه در برابر رطوبت است که دوام و عملکرد حرارتی بلندمدت نما را تضمین می‌کند.



3.2. فناوری‌های نوین شیشه: انقلابی در شفافیت و عملکرد



شیشه به عنوان یکی از پرکاربردترین مصالح در نماهای مدرن، در دهه‌های اخیر تحولات فناورانه شگرفی را تجربه کرده است. این نوآوری‌ها نما را از یک عنصر ایستا به یک سیستم پویا و با عملکرد بالا تبدیل کرده‌اند.



شیشه کم‌گسیل (Low-Emissivity Glass)



شیشه Low-E دارای یک پوشش میکروسکوپی و شفاف از اکسید فلز (معمولاً نقره) است که بر روی یکی از سطوح داخلی یک واحد شیشه دوجداره اعمال می‌شود. این پوشش دارای خاصیت “طیف-گزین” است؛ یعنی به امواج کوتاه (نور مرئی) اجازه عبور می‌دهد، اما امواج بلند (تابش فروسرخ یا گرما) را بازتاب می‌دهد. این ویژگی دو مزیت عمده دارد:

  • در زمستان: گرمای تولید شده در داخل ساختمان (که به صورت امواج فروسرخ بلند است) را به داخل بازتاب داده و از اتلاف آن جلوگیری می‌کند.
  • در تابستان: بخش بزرگی از گرمای تابشی خورشید (امواج فروسرخ) را به بیرون بازتاب داده و از ورود گرمای ناخواسته به داخل ممانعت می‌کند.

    استفاده از شیشه Low-E می‌تواند یک پنجره را به طور قابل توجهی کاهش داده و عملکرد عایق‌بندی آن را تا دو برابر بهبود بخشد.



شیشه الکتروکرومیک (Electrochromic Glass)



شیشه الکتروکرومیک یک نوع “شیشه هوشمند” است که می‌تواند میزان شفافیت و خواص عبور نور و حرارت خود را در پاسخ به یک ولتاژ الکتریکی تغییر دهد. این شیشه‌ها از یک ساختار چندلایه پیچیده تشکیل شده‌اند که شامل دو لایه رسانای شفاف، یک لایه الکتروکرومیک (مانند اکسید تنگستن)، یک هادی یونی (الکترولیت) و یک لایه ذخیره یون است. با اعمال یک ولتاژ پایین، یون‌ها (معمولاً لیتیوم) از لایه ذخیره به لایه الکتروکرومیک مهاجرت کرده و باعث تیره شدن آن می‌شوند. با معکوس کردن ولتاژ، این فرآیند برعکس شده و شیشه دوباره شفاف می‌شود.

این فناوری امکان کنترل دینامیک و آنی بر و را فراهم می‌کند و به ساکنین اجازه می‌دهد تا میزان نور و گرمای ورودی را بر اساس نیاز خود تنظیم کنند. این سیستم می‌تواند به صورت دستی یا خودکار (متصل به سنسورهای نور و دما) کنترل شود و پتانسیل کاهش مصرف انرژی ساختمان را تا 20% دارد.



شیشه عایق خلاء (Vacuum Insulated Glass – VIG)



شیشه VIG پیشرفته‌ترین فناوری در زمینه عایق‌بندی شفاف است. این سیستم از دو لایه شیشه تشکیل شده که فضای بسیار نازک بین آنها (حدود 0.1 تا 0.3 میلی‌متر) تخلیه شده و به یک خلاء بالا دست یافته است. از آنجایی که در خلاء تقریباً هیچ مولکول گازی وجود ندارد، انتقال حرارت از طریق مکانیزم‌های هدایت و همرفت تقریباً به صفر می‌رسد. برای کنترل انتقال حرارت تابشی نیز، معمولاً یکی از سطوح داخلی با پوشش Low-E پوشانده می‌شود.

نتیجه این فناوری، یک واحد شیشه‌ای با ضخامت بسیار کم (حدود 8.3 میلی‌متر) است که عملکرد حرارتی آن (U-value) می‌تواند 2 تا 4 برابر بهتر از شیشه‌های دوجداره معمولی و تا 14 برابر بهتر از شیشه‌های تک‌لایه باشد.

یک واحد VIG می‌تواند به 0.4 برسد که با عملکرد یک دیوار عایق‌بندی شده معمولی قابل مقایسه است. این فناوری به دلیل ضخامت کم، برای بازسازی ساختمان‌های تاریخی که امکان تعویض قاب پنجره وجود ندارد، بسیار ایده‌آل است.



3.3. مصالح پوششی نوآورانه: فراتر از سنت



علاوه بر شیشه، مصالح پوششی کدر نیز تحولات چشمگیری داشته‌اند که به طراحان امکانات جدیدی برای خلق نماهای با عملکرد بالا و زیبایی منحصربه‌فرد می‌دهد.



بتن مسلح به الیاف شیشه (Glass Fiber Reinforced Concrete – GFRC)



GFRC یک ماده کامپوزیتی است که از ترکیب سیمان، سنگدانه ریز، آب، پلیمر اکریلیک و الیاف شیشه مقاوم در برابر قلیا (AR-Glass) ساخته می‌شود. الیاف شیشه نقشی مشابه میلگردهای فولادی در بتن مسلح ایفا می‌کنند، با این تفاوت که مقاومت کششی و خمشی بسیار بالاتری به بتن می‌بخشند. این ماده مزایای فنی برجسته‌ای دارد:



  • وزن سبک: پانل‌های GFRC معمولاً با ضخامت کم (1 تا 2.5 سانتی‌متر) تولید می‌شوند و وزن آنها به طور قابل توجهی (تا 7 برابر) کمتر از قطعات بتنی پیش‌ساخته معمولی است. این ویژگی بار مرده وارد بر سازه را کاهش می‌دهد و آن را برای ساختمان‌های بلند و مناطق لرزه‌خیز ایده‌آل می‌سازد.
  • انعطاف‌پذیری در طراحی: GFRC را می‌توان در قالب‌هایی با اشکال بسیار پیچیده، منحنی و سه‌بعدی ریخت که ساخت آنها با بتن معمولی غیرممکن است.
  • مقاومت و دوام بالا: این ماده مقاومت بالایی در برابر ضربه، شرایط جوی، چرخه یخ‌زدگی و حریق دارد.



پانل کامپوزیت آلومینیوم (Aluminum Composite Material – ACM)



ACM یک پانل ساندویچی است که از دو لایه نازک آلومینیوم تشکیل شده که به یک هسته مرکزی غیرآلومینیومی (معمولاً پلی‌اتیلن) متصل شده‌اند. ویژگی‌های اصلی این ماده عبارتند از:

  • سبکی و سطح صاف: ACM بسیار سبک است و سطحی کاملاً صاف و یکنواخت دارد که آن را برای پوشش‌های وسیع و مدرن مناسب می‌سازد.
  • تنوع رنگ و پرداخت: این پانل‌ها در طیف گسترده‌ای از رنگ‌ها و پرداخت‌ها (مات، براق، طرح چوب، طرح سنگ) موجود هستند.
  • عملکرد در برابر حریق: یک چالش مهم در استفاده از ACM، عملکرد آن در برابر آتش است. پانل‌های با هسته پلی‌اتیلن (PE) استاندارد، قابل اشتعال هستند و در بسیاری از آیین‌نامه‌ها برای ساختمان‌های بلند ممنوع شده‌اند. برای رفع این مشکل، پانل‌های با هسته مقاوم در برابر حریق (FR) که حاوی مواد معدنی هستند، تولید شده‌اند که عملکرد بهتری در برابر آتش دارند.



پانل‌های سفالی (Terracotta Panels)



نمای سفالی خشک (Terracotta Rainscreen) یک سیستم مدرن است که از پانل‌های سفالی پخته‌شده (تراکوتا) به عنوان پوشش خارجی استفاده می‌کند. این پانل‌ها به روش اکستروژن تولید شده و معمولاً دارای ساختار توخالی (مجوف) و دوجداره هستند. این ویژگی‌ها مزایای متعددی را به همراه دارد:

  • دوام و پایداری رنگ: تراکوتا یک ماده طبیعی با دوام بسیار بالا است و رنگ آن ذاتی خود ماده است، بنابراین در برابر تابش UV مقاوم بوده و در طول زمان تغییر رنگ نمی‌دهد.
  • عملکرد حرارتی و صوتی: ساختار مجوف پانل‌ها باعث ایجاد یک لایه هوای محبوس می‌شود که به عنوان عایق حرارتی و صوتی عمل می‌کند.
  • سیستم اجرای خشک: این پانل‌ها با استفاده از کلیپس‌ها و ریل‌های آلومینیومی به صورت خشک نصب می‌شوند که سرعت اجرا را بالا برده و امکان تهویه در پشت نما را فراهم می‌کند (سیستم باران‌گیر).

ظهور مصالح پیش‌ساخته مانند GFRC و سیستم‌های یونیتایز، فراتر از یک نوآوری صرف در مواد، نشان‌دهنده یک تغییر پارادایم در فرآیند ساخت‌وساز است. روش‌های سنتی اجرای نما که در محل پروژه انجام می‌شوند، به شدت به عواملی غیرقابل کنترل مانند شرایط آب‌وهوایی و مهارت نیروی کار وابسته هستند. این وابستگی، ریسک‌های قابل توجهی را در زمینه کیفیت، زمان‌بندی و هزینه به پروژه تحمیل می‌کند. در مقابل، پیش‌ساختگی (Prefabrication) با انتقال بخش عمده‌ای از فرآیند ساخت به محیط کنترل‌شده کارخانه، این ریسک‌ها را به طور چشمگیری کاهش می‌دهد. در کارخانه، کنترل کیفیت دقیق‌تر، اتوماسیون، کاهش ضایعات و عدم تأثیرپذیری از شرایط جوی ممکن می‌شود. در نتیجه، عملیات در محل پروژه از “ساخت” به “مونتاژ” تبدیل می‌شود که سریع‌تر، ایمن‌تر و با کیفیت قابل پیش‌بینی‌تری همراه است. این تحول، نه تنها خواص فیزیکی نما را بهبود می‌بخشد، بلکه کل زنجیره تأمین، لجستیک و مدیریت پروژه را نیز دگرگون می‌سازد و نیازمند مهارت‌های جدیدی در برنامه‌ریزی و هماهنگی است.

مشخصه فنی بتن مسلح به الیاف شیشه (GFRC) پانل کامپوزیت آلومینیوم (ACM-FR) پانل سفالی (Terracotta)
وزن واحد سطح (kg/m²) 25-50 (بسته به ضخامت) 7-8 30-50
مقاومت خمشی بسیار بالا متوسط خوب
مقاومت در برابر حریق غیرقابل اشتعال مقاوم در برابر حریق (هسته FR) غیرقابل اشتعال
انعطاف‌پذیری در طراحی بسیار بالا (قابلیت ساخت اشکال سه‌بعدی) بالا (قابلیت خمش و برش) متوسط (محدود به اشکال اکسترودی)
دوام و پایداری رنگ بالا خوب (بسته به نوع پوشش رنگ) بسیار بالا (رنگ ذاتی)
هزینه نسبی بالا متوسط متوسط تا بالا
منابع داده‌ها:



بخش ۴: چارچوب‌های قانونی و استانداردهای حاکم



طراحی و اجرای نمای ساختمان یک فعالیت مهندسی است که باید در چارچوب مجموعه‌ای از قوانین، مقررات و استانداردها انجام شود. این چارچوب‌ها با هدف تأمین ایمنی، بهداشت، بهره‌وری انرژی و هماهنگی شهری تدوین شده‌اند و رعایت آنها برای تمامی پروژه‌های ساختمانی الزامی است.



4.1. الزامات کلیدی مقررات ملی ساختمان ایران



مقررات ملی ساختمان ایران، به عنوان اصلی‌ترین مرجع قانونی در صنعت ساختمان کشور، شامل مباحث متعددی است که به طور مستقیم یا غیرمستقیم بر طراحی نما تأثیر می‌گذارند. مهم‌ترین این مباحث عبارتند از:

  • مبحث چهارم (الزامات عمومی ساختمان): این مبحث به ضوابط کلی فضاها، ابعاد بازشوها، پیش‌آمدگی‌ها در معابر عمومی و الزامات مربوط به نورگیری و تهویه طبیعی می‌پردازد. هرگونه طراحی نما باید با این الزامات پایه مطابقت داشته باشد.
  • مبحث پنجم (مصالح و فرآورده‌های ساختمانی): این مبحث تأکید می‌کند که تمامی مصالح مورد استفاده در ساختمان، از جمله مصالح نما، باید دارای استانداردهای ملی ایران یا استانداردهای معتبر بین‌المللی باشند. این امر کیفیت و دوام مصالح را تضمین می‌کند.
  • مبحث ششم (بارهای وارد بر ساختمان): همانطور که در بخش ۲ توضیح داده شد، این مبحث مرجع اصلی برای محاسبه بارهای باد، برف و سایر بارهای وارد بر نما است و رعایت دقیق آن برای تأمین ایمنی سازه‌ای نما الزامی است.
  • مبحث هجدهم (عایق‌بندی و تنظیم صدا): این مبحث الزامات مربوط به عملکرد صوتی جداره‌های خارجی ساختمان را مشخص می‌کند تا آسایش صوتی ساکنین تأمین شود.
  • مبحث نوزدهم (صرفه‌جویی در مصرف انرژی): این مبحث یکی از تأثیرگذارترین مقررات بر طراحی نما است. در آن، حداکثر مقادیر مجاز ضریب انتقال حرارت کلی () برای اجزای مختلف پوسته خارجی (دیوارها، پنجره‌ها، سقف) بر اساس گروه انرژی‌بندی ساختمان و پهنه‌بندی اقلیمی کشور تعیین شده است. طراحان موظفند با انتخاب مصالح و سیستم‌های مناسب، این الزامات را برآورده سازند.
  • مبحث بیست و یکم (پدافند غیرعامل): این مبحث الزاماتی را برای مقاومت اجزای نما در برابر بارهای ناشی از انفجار و جلوگیری از پرتاب شدن قطعات نما به داخل و خارج ساختمان در شرایط بحرانی ارائه می‌دهد.
  • مبحث بیست و دوم (مراقبت و نگهداری از ساختمان‌ها): این مبحث بر لزوم طراحی نما به گونه‌ای که امکان دسترسی ایمن برای بازرسی، نظافت و نگهداری آن در طول دوره بهره‌برداری فراهم باشد، تأکید می‌کند.



4.2. ضوابط کمیته نما و نقش آن در طراحی شهری



در بسیاری از شهرهای بزرگ ایران، به ویژه تهران، علاوه بر مقررات ملی ساختمان، یک لایه نظارتی دیگر تحت عنوان “کمیته نما” وجود دارد. این کمیته‌ها که در شهرداری‌های مناطق فعالیت می‌کنند، وظیفه بررسی و تأیید طرح‌های نمای ساختمان‌ها را قبل از صدور پروانه ساخت بر عهده دارند. هدف اصلی این کمیته‌ها، ارتقای کیفیت سیما و منظر شهری، ایجاد هماهنگی بصری و جلوگیری از آشفتگی در چهره شهر است.

ضوابط کمیته نما عمدتاً ماهیت کیفی و زیبایی‌شناختی دارند و بر مواردی مانند موارد زیر تمرکز می‌کنند :

  • مصالح: محدودیت در تعداد انواع مصالح (معمولاً حداکثر ۴ نوع)، ممنوعیت استفاده از نماهای تمام شیشه‌ای یا تمام فلزی، و توصیه به استفاده از مصالح بومی و سازگار با بافت منطقه (مانند آجر و سنگ).
  • رنگ: لزوم هماهنگی رنگ غالب نما با ساختمان‌های مجاور و پرهیز از استفاده از رنگ‌های نامتعارف و تند.
  • فرم و حجم: پرهیز از فرم‌های عجیب و نامأنوس که با هویت شهری و معماری زمینه هماهنگی ندارند.
  • هماهنگی با همسایگی: لزوم هماهنگی خطوط تراز اصلی مانند خط بام، تراز کف پنجره‌ها و لبه بالکن‌ها با ساختمان‌های مجاور.
  • ورودی: طراحی ورودی خوانا و متناسب با کل نما.

این ضوابط، مهندسان و معماران را با یک چالش دوگانه مواجه می‌سازد. از یک سو، آنها باید الزامات فنی و عملکردی مقررات ملی (مانند الزامات انرژی مبحث ۱۹) را برآورده سازند که اغلب آنها را به سمت استفاده از فناوری‌ها و مصالح مدرن سوق می‌دهد. از سوی دیگر، باید طرحی ارائه دهند که از نظر زیبایی‌شناسی و هماهنگی با بافت، مورد تأیید کمیته نما قرار گیرد که ممکن است رویکردی محافظه‌کارانه‌تر داشته باشد. به عنوان مثال، دستیابی به پایین با یک نمای آجری سنتی دشوار است، اما کمیته نما ممکن است بر استفاده از آجر تأکید کند. این تضاد بالقوه، مهندس نما را ملزم می‌کند تا راه‌حل‌های خلاقانه و هیبریدی ابداع کند که هر دو دسته از الزامات را برآورده سازد؛ مانند استفاده از سیستم‌های نمای خشک با لایه‌های عایق مدرن در پشت و پوشش نهایی از مصالح مورد تأیید کمیته نما.



4.3. استانداردهای بین‌المللی کلیدی و تأثیر آنها



در پروژه‌های شاخص و در سطح بین‌المللی، طراحان علاوه بر قوانین ملی، با مجموعه‌ای از استانداردها و کدهای معتبر جهانی نیز سروکار دارند. آشنایی با این استانداردها برای ارتقای کیفیت طراحی و رقابت در بازارهای جهانی ضروری است.

  • NFPA 285: این استاندارد که توسط انجمن ملی حفاظت از حریق آمریکا (National Fire Protection Association) تدوین شده، یک روش آزمون آتش در مقیاس بزرگ برای ارزیابی نحوه انتشار عمودی و جانبی شعله بر روی نماهای خارجی است که حاوی اجزای قابل احتراق هستند. این آزمون به ویژه برای نماهایی که از پانل‌های کامپوزیت آلومینیوم با هسته پلاستیکی (ACM) یا سیستم‌های عایق حرارتی خارجی (EIFS) با عایق فومی استفاده می‌کنند، حیاتی است. در این آزمون، یک سناریوی آتش‌سوزی شبیه‌سازی می‌شود که از یک پنجره در طبقه اول شروع شده و به نمای خارجی سرایت می‌کند. معیارهای قبولی شامل محدود کردن ارتفاع و گسترش جانبی شعله و کنترل افزایش دما در نقاط کلیدی نما و داخل ساختمان است. بسیاری از کدهای ساختمانی بین‌المللی، قبولی در این آزمون را برای استفاده از مصالح قابل احتراق در نمای ساختمان‌های بلند الزامی می‌دانند.
  • ASHRAE 90.1: این استاندارد که توسط انجمن مهندسان گرمایش، سرمایش و تهویه مطبوع آمریکا (American Society of Heating, Refrigerating and Air-Conditioning Engineers) منتشر می‌شود، مرجع اصلی در زمینه بهره‌وری انرژی در ساختمان‌های تجاری است. این استاندارد الزامات حداقلی را برای عملکرد حرارتی پوسته ساختمان، از جمله مقادیر

    برای دیوارها و پنجره‌ها و مقادیر برای پنجره‌ها، بر اساس مناطق اقلیمی مختلف تعیین می‌کند. الزامات این استاندارد به طور مداوم در حال سخت‌گیرانه‌تر شدن است و به عنوان مبنایی برای بسیاری از کدهای انرژی در سراسر جهان، از جمله مبحث نوزدهم ایران، عمل می‌کند.

  • International Building Code (IBC): این کد که توسط شورای کد بین‌المللی (International Code Council) تدوین می‌شود، یکی از جامع‌ترین و پرکاربردترین کدهای ساختمانی در جهان است. IBC الزامات گسترده‌ای را برای تمامی جنبه‌های ساختمان، از جمله طراحی سازه، ایمنی حریق، مصالح و نماها، پوشش می‌دهد. فصل‌های مربوط به بارهای سازه‌ای، مقاومت در برابر حریق، مصالح و شیشه‌کاری در این کد، تأثیر مستقیمی بر طراحی نما دارند.

در جدول زیر، یک چک‌لیست کاربردی برای مقایسه و انطباق با این چارچوب‌های قانونی و استانداردها ارائه شده است.

موضوع مرجع اصلی در ایران مرجع بین‌المللی کلیدی نکات کلیدی طراحی
عملکرد حرارتی مبحث ۱۹ مقررات ملی ASHRAE 90.1 محاسبه و کنترل U-value و SHGC، حذف پل‌های حرارتی، هوابندی
ایمنی حریق (مصالح قابل احتراق) مبحث ۳ مقررات ملی NFPA 285 استفاده از مصالح با هسته ضدحریق (FR)، انجام آزمون مقیاس بزرگ برای سیستم‌های نما
بار باد مبحث ۶ مقررات ملی ASCE 7 (مبنای IBC) تحلیل دقیق فشار و مکش باد، توجه ویژه به گوشه‌ها و لبه‌ها، طراحی اتصالات
بار لرزه‌ای (اجزای غیرسازه‌ای) ضابطه ۷۱۴، استاندارد ۲۸۰۰ ASCE 7 (مبنای IBC) محاسبه نیروی اینرسی ()، تأمین قابلیت تحمل جابجایی نسبی طبقات (Drift)
مصالح و زیبایی‌شناسی ضوابط کمیته نما هماهنگی با بافت شهری، محدودیت در تعداد و نوع مصالح، کنترل رنگ و فرم



بخش ۵: فرآیند یکپارچه طراحی، اجرا و نگهداری



موفقیت یک پروژه نما تنها به کیفیت طراحی فنی یا انتخاب مصالح برتر بستگی ندارد، بلکه محصول یک فرآیند یکپارچه و همکاری مؤثر میان تمامی نقش‌آفرینان پروژه است. از مرحله ایده‌پردازی اولیه تا اجرا و نگهداری بلندمدت، هماهنگی و ارتباط مستمر میان تخصص‌های مختلف، کلید دستیابی به یک نتیجه مطلوب است.



5.1. نقش‌آفرینان کلیدی پروژه و تعاملات آنها



یک پروژه نمای موفق، حاصل هم‌افزایی دانش و مهارت تیمی از متخصصان است که هر یک مسئولیت‌های مشخصی دارند:

  • معمار (Architect): معمار به عنوان رهبر تیم طراحی، مسئولیت خلق دیدگاه کلی، زیبایی‌شناسی، فرم، حجم و سازماندهی فضایی نما را بر عهده دارد. او کانسپت اولیه را تعریف کرده و با در نظر گرفتن کاربری ساختمان و زمینه شهری، هویت بصری پروژه را شکل می‌دهد.
  • مهندس نما (Façade Engineer): این متخصص به عنوان یکپارچه‌کننده فنی عمل می‌کند. وظیفه او تبدیل دیدگاه معمار به یک سیستم نما با عملکرد بالا، قابل ساخت و اقتصادی است. او مسئول تحلیل‌های حرارتی و سازه‌ای، انتخاب سیستم‌ها و مصالح مناسب، طراحی جزئیات اجرایی (detailing)، و اطمینان از انطباق طرح با تمامی استانداردها و مقررات است.
  • مهندس سازه (Structural Engineer): مسئولیت اصلی مهندس سازه، طراحی سیستم باربر اصلی ساختمان است. در زمینه نما، او بارهای منتقل‌شده از پوسته خارجی را تحلیل کرده و اطمینان حاصل می‌کند که سازه اصلی قادر به تحمل این بارهاست. همکاری نزدیک او با مهندس نما برای طراحی اتصالات نما به سازه ضروری است.
  • مدیر ساخت (Construction Manager): مدیر ساخت مسئولیت برنامه‌ریزی اجرایی، مدیریت لجستیک، هماهنگی پیمانکاران جزء، کنترل بودجه و زمان‌بندی و تضمین ایمنی در کارگاه را بر عهده دارد. او باید از ابتدا در فرآیند طراحی حضور داشته باشد تا از ساخت‌پذیر بودن (constructability) طرح اطمینان حاصل کند.
  • مشاور پایداری (Sustainability Consultant): این مشاور بر بهینه‌سازی عملکرد زیست‌محیطی ساختمان تمرکز دارد. او با استفاده از ابزارهای شبیه‌سازی انرژی، به انتخاب سیستم‌های نما با بالاترین بهره‌وری انرژی، استفاده از مصالح پایدار با کربن ذاتی پایین و به حداکثر رساندن استفاده از نور طبیعی کمک می‌کند.

در این اکوسیستم، مهندس نما نقشی منحصر به فرد و حیاتی ایفا می‌کند. او به عنوان یک “مترجم” عمل می‌کند که زبان مفهومی و زیبایی‌شناختی معمار را به زبان کمی، فنی و اجرایی مهندسان سازه، مدیران ساخت و پیمانکاران ترجمه می‌کند. معمار “چرا” و “چه” را تعریف می‌کند و مهندس نما “چگونه” را مشخص می‌سازد. او باید به معمار توضیح دهد که برای دستیابی به یک فرم خاص، چه سیستم‌ها و جزئیاتی لازم است و به مهندس سازه بگوید که این سیستم چه بارهایی را و در چه نقاطی به سازه اصلی وارد می‌کند. عدم حضور این متخصص در پروژه‌های پیچیده، منجر به یک شکاف ارتباطی عمیق بین فاز طراحی و فاز اجرا می‌شود که پیامدهای آن معمولاً افزایش هزینه‌ها، تأخیر در پروژه، کاهش کیفیت و بروز مشکلات اجرایی پیش‌بینی‌نشده است.



5.2. چالش‌های اجرایی و لجستیکی در پروژه‌های نما



مرحله اجرا، جایی است که طراحی با واقعیت‌های کارگاهی روبرو می‌شود. مدیران ساخت در پروژه‌های نما با چالش‌های متعددی مواجه هستند که نیازمند برنامه‌ریزی دقیق و مدیریت فعال است:

  • هماهنگی پیمانکاران: نمای ساختمان اغلب توسط چندین پیمانکار جزء (مانند پیمانکار اسکلت فلزی، شیشه‌کاری، نصب پانل و آب‌بندی) اجرا می‌شود. ناهماهنگی بین این گروه‌ها می‌تواند منجر به تداخل در کار، تأخیر و ایجاد نقص در لایه‌های مختلف پوسته شود.
  • لجستیک و مدیریت مصالح: تأمین به موقع مصالح، به ویژه در پروژه‌هایی که از مواد وارداتی استفاده می‌کنند، یک چالش بزرگ است. همچنین، انبارداری و مدیریت مصالح در کارگاه‌های ساختمانی محدود شهری و حمل عمودی پانل‌های بزرگ و سنگین در ساختمان‌های بلندمرتبه نیازمند برنامه‌ریزی لجستیکی دقیق است.
  • شرایط آب‌وهوایی: عملیات نصب نما به شدت تحت تأثیر شرایط جوی قرار دارد. باد شدید، بارندگی و دمای بسیار پایین یا بالا می‌تواند کار را برای هفته‌ها یا ماه‌ها متوقف کرده و ایمنی کارگران را به خطر اندازد.
  • کنترل کیفیت در محل: اطمینان از اجرای صحیح جزئیات حساس مانند آب‌بندی درزها و نصب صحیح اتصالات در شرایط کارگاهی، نیازمند نظارت دقیق و مستمر است. یک اشتباه کوچک در این مرحله می‌تواند منجر به مشکلات بزرگ نفوذ آب و هوا در آینده شود.



5.3. نقش مدل‌سازی اطلاعات ساختمان (BIM) در مهندسی نما



مدل‌سازی اطلاعات ساختمان (Building Information Modeling – BIM) یک فرآیند مبتنی بر مدل سه‌بعدی هوشمند است که به متخصصان معماری، مهندسی و ساخت‌وساز، بینش و ابزارهایی برای برنامه‌ریزی، طراحی، ساخت و مدیریت کارآمدتر ساختمان‌ها و زیرساخت‌ها می‌دهد. در مهندسی نما، BIM نقشی تحول‌آفرین ایفا می‌کند:

  • طراحی و هماهنگی یکپارچه: BIM به تمامی اعضای تیم پروژه (معمار، مهندس نما، مهندس سازه و تأسیسات) اجازه می‌دهد تا بر روی یک مدل مرکزی مشترک کار کنند. این امر به شناسایی تداخلات (Clash Detection) بین سیستم نما و سایر اجزای ساختمان (مانند تیرها یا داکت‌های تأسیساتی) در مراحل اولیه طراحی کمک کرده و از دوباره‌کاری‌های پرهزینه در کارگاه جلوگیری می‌کند.
  • تحلیل و شبیه‌سازی عملکرد: مدل BIM می‌تواند به نرم‌افزارهای تحلیل انرژی، روشنایی و سازه متصل شود. این قابلیت به مهندس نما اجازه می‌دهد تا گزینه‌های مختلف طراحی را از نظر عملکرد حرارتی، میزان نور روز و رفتار سازه‌ای شبیه‌سازی و مقایسه کرده و طرح را بهینه سازد.
  • ساخت دیجیتال (Digital Fabrication): مدل دقیق BIM می‌تواند مستقیماً به ماشین‌آلات ساخت کامپیوتری (CNC) در کارخانه ارسال شود تا اجزای نما با دقت بسیار بالا و تلرانس‌های کم تولید شوند. این امر کیفیت ساخت را افزایش داده و فرآیند نصب را تسهیل می‌کند.
  • برنامه‌ریزی ساخت (4D/5D BIM): با افزودن بعد زمان (4D) و هزینه (5D) به مدل، مدیران ساخت می‌توانند توالی مراحل نصب نما را به صورت بصری شبیه‌سازی کرده، منابع را بهینه‌سازی نموده و برآورد دقیقی از هزینه‌ها داشته باشند.

استفاده از BIM، فرآیند طراحی و اجرای نما را از یک سری فعالیت‌های گسسته به یک گردش کار دیجیتال و یکپارچه تبدیل می‌کند که نتیجه آن افزایش کیفیت، کاهش ریسک و بهبود همکاری میان تیم پروژه است.



بخش ۶: افق‌های آینده در فناوری نما



مهندسی نما یک رشته پویاست که به طور مداوم تحت تأثیر نوآوری‌های فناورانه در حال تحول است. روندهای آینده نشان می‌دهند که نماها به طور فزاینده‌ای از پوسته‌های ایستا و غیرفعال به سیستم‌های هوشمند، تطبیق‌پذیر و حتی مولد تبدیل خواهند شد. این تحول، تعریف سنتی ساختمان را به چالش کشیده و آن را به یک عنصر فعال در اکوسیستم شهری تبدیل می‌کند.



6.1. نماهای هوشمند: تطبیق‌پذیر، جنبشی و پاسخگو (Adaptive, Kinetic, and Responsive Façades)



نماهای تطبیق‌پذیر یا جنبشی (Kinetic Façades) سیستم‌هایی هستند که می‌توانند شکل، موقعیت یا خواص خود را به صورت پویا در پاسخ به تغییرات شرایط محیطی یا نیازهای کاربران تغییر دهند. این نماها به جای مقابله منفعلانه با عوامل خارجی، با آنها تعامل می‌کنند تا عملکرد ساختمان را به صورت آنی بهینه سازند.

  • مکانیسم‌ها: این نماها از مکانیزم‌های مختلفی از جمله سیستم‌های الکترومکانیکی، پنوماتیکی یا مواد هوشمند (Smart Materials) برای ایجاد حرکت استفاده می‌کنند. کنترل آنها می‌تواند به صورت خودکار از طریق سنسورهایی که نور، دما یا باد را اندازه‌گیری می‌کنند، یا به صورت دستی توسط کاربران انجام شود.
  • کاربردها: اهداف اصلی این نماها شامل کنترل بهینه نور روز و جلوگیری از خیرگی، مدیریت بهره حرارتی خورشیدی، و بهینه‌سازی تهویه طبیعی است.
  • نمونه‌های شاخص:
    • برج‌های البحر (Al Bahar Towers) در ابوظبی: نمای این برج‌ها از بیش از 1000 واحد متحرک شبیه به مشربیه تشکیل شده که در طول روز بر اساس حرکت خورشید باز و بسته می‌شوند تا سایه‌اندازی بهینه را فراهم کرده و بار سرمایشی را تا 50% کاهش دهند.
    • انستیتو دنیای عرب (Institut du Monde Arabe) در پاریس: نمای جنوبی این ساختمان از 240 دیافراگم حساس به نور شبیه به دیافراگم دوربین عکاسی تشکیل شده که بر اساس شدت نور خورشید منقبض و منبسط می‌شوند تا میزان نور ورودی را تنظیم کنند.

این نماها مرز بین معماری، مهندسی مکانیک و رباتیک را کمرنگ کرده و ساختمان را به یک ماشین پاسخگو به محیط تبدیل می‌کنند.



6.2. نماهای مولد انرژی: فتوولتائیک یکپارچه با ساختمان (BIPV)



فتوولتائیک یکپارچه با ساختمان (Building-Integrated Photovoltaics – BIPV) یک فناوری است که در آن سلول‌های خورشیدی به جای اینکه به عنوان یک عنصر اضافی بر روی ساختمان نصب شوند، به بخشی جدایی‌ناپذیر از خود پوسته ساختمان تبدیل می‌شوند. در سیستم‌های BIPV، ماژول‌های فتوولتائیک جایگزین مصالح ساختمانی سنتی مانند شیشه‌های پنجره، پانل‌های نما، یا پوشش سقف می‌شوند.

  • مزایا:
    • عملکرد دوگانه: سیستم‌های BIPV همزمان دو نقش را ایفا می‌کنند: نقش پوسته ساختمان (حفاظت در برابر عوامل جوی) و نقش تولید انرژی الکتریکی. این امر باعث صرفه‌جویی در هزینه مصالح می‌شود.
    • زیبایی‌شناسی: با پیشرفت فناوری، ماژول‌های BIPV در رنگ‌ها، شفافیت‌ها و بافت‌های مختلفی تولید می‌شوند که به معماران اجازه می‌دهد تولید انرژی را به صورت یکپارچه و زیبا در طراحی خود ادغام کنند. شیشه‌های فتوولتائیک نیمه‌شفاف نمونه‌ای از این فناوری هستند.
    • پایداری: BIPV گامی اساسی به سوی تحقق “ساختمان‌های با انرژی نزدیک به صفر” (NZEB) و “ساختمان‌های با انرژی مثبت” (Energy-Plus Buildings) است که بیش از نیاز خود انرژی تولید کرده و به شبکه برق تزریق می‌کنند.



6.3. ساخت دیجیتال: نماهای چاپ سه‌بعدی و طراحی پارامتریک



فناوری‌های ساخت دیجیتال، به ویژه چاپ سه‌بعدی (3D Printing)، در حال ایجاد انقلابی در نحوه طراحی و ساخت اجزای پیچیده معماری هستند. این فناوری به معماران و مهندسان اجازه می‌دهد تا قطعات نما با هندسه‌های بسیار پیچیده، ارگانیک و بهینه‌سازی‌شده را تولید کنند که ساخت آنها با روش‌های سنتی (قالب‌گیری یا برش) غیرممکن یا بسیار پرهزینه است.

  • فناوری‌ها: روش‌های مختلفی برای چاپ سه‌بعدی در مقیاس ساختمانی وجود دارد، از جمله اکستروژن بتن (Contour Crafting) برای ساخت دیوارها و اجزای بزرگ، و روش‌های دقیق‌تر مانند پخت لیزری پودر (SLS) یا استریولیتوگرافی (SLA) برای ساخت قطعات کوچکتر و با جزئیات بالا.
  • کاربردها: از این فناوری می‌توان برای ساخت پانل‌های نمای تزئینی، سیستم‌های سایه‌بان بهینه‌سازی‌شده بر اساس مسیر خورشید (parametric shading devices)، یا حتی اجزای سازه‌ای با توزیع مواد بهینه استفاده کرد.
  • مزایا: چاپ سه‌بعدی علاوه بر ایجاد آزادی بی‌سابقه در طراحی، می‌تواند با استفاده از مواد به صورت افزودنی (additive manufacturing) به جای کاهشی (subtractive)، به کاهش چشمگیر ضایعات مصالح و در نتیجه ساخت‌وساز پایدارتر کمک کند.



6.4. کاربرد هوش مصنوعی (AI) در بهینه‌سازی طراحی و عملکرد نما



هوش مصنوعی (Artificial Intelligence) در حال تبدیل شدن به یک ابزار قدرتمند در دست طراحان و مهندسان نما است. الگوریتم‌های AI می‌توانند فرآیندهای پیچیده طراحی و بهینه‌سازی را تسریع کرده و به یافتن راه‌حل‌های نوآورانه‌ای منجر شوند که فراتر از توانایی‌های شناختی انسان است.

  • طراحی مولد (Generative Design): با استفاده از ابزارهای هوش مصنوعی مانند Midjourney یا DALL-E، طراحان می‌توانند با ارائه دستورات متنی (prompts)، تعداد بی‌شماری ایده و کانسپت بصری برای نما تولید کنند. این ابزارها می‌توانند به شکستن بن‌بست‌های خلاقیت و کاوش در مسیرهای طراحی غیرمنتظره کمک کنند.
  • بهینه‌سازی عملکرد (Performance Optimization): ابزارهای تخصصی‌تر مانند Veras (که به عنوان افزونه برای نرم‌افزارهای مدلسازی مانند Revit و SketchUp عمل می‌کند) یا پلتفرم‌های مبتنی بر AI، می‌توانند هزاران گزینه طراحی را بر اساس اهداف مشخص (مانند به حداکثر رساندن نور روز، به حداقل رساندن بهره حرارتی، یا کاهش بار باد) تولید و ارزیابی کنند. این الگوریتم‌ها با شبیه‌سازی سریع عملکرد هر گزینه، به طراح کمک می‌کنند تا به یک راه‌حل بهینه دست یابد که تعادل مناسبی بین اهداف متضاد برقرار می‌کند.
  • کنترل هوشمند: در نماهای هوشمند و جنبشی، الگوریتم‌های AI می‌توانند سیستم کنترل را مدیریت کنند. این سیستم‌ها با یادگیری الگوهای آب‌وهوایی و رفتاری ساکنین، می‌توانند عملکرد نما را به صورت پیش‌بینانه و تطبیقی تنظیم کرده و بهره‌وری انرژی و آسایش را به حداکثر برسانند.

این فناوری‌ها در مجموع، نما را از یک پوسته محافظ غیرفعال به یک “ارگان” فعال، هوشمند و مولد تبدیل می‌کنند. نمای آینده تنها یک جداکننده نیست؛ بلکه سیستمی است که با محیط خود تعامل دارد، انرژی تولید می‌کند، داده جمع‌آوری می‌کند و حتی می‌تواند با استفاده از پوشش‌های فوتوکاتالیستی (مانند TiO₂)، به تصفیه هوای آلوده شهری کمک کند. این تحول، نقش ساختمان را در اکوسیستم شهری بازتعریف کرده و آن را به یک عنصر فعال و مثبت در جهت پایداری محیطی تبدیل می‌نماید.



بخش ۷: مطالعات موردی و تحلیل فنی



تحلیل پروژه‌های ساخته‌شده، بهترین راه برای درک کاربرد عملی اصول و فناوری‌های مهندسی نما و چالش‌های واقعی پیش روی طراحان و سازندگان است. در این بخش، دو دسته از مطالعات موردی، یکی در مقیاس جهانی و دیگری با تمرکز بر زمینه بومی ایران، مورد بررسی قرار می‌گیرند.



7.1. تحلیل مهندسی نمای برج خلیفه (Burj Khalifa)





برج خلیفه در دبی با ارتفاع 828 متر، نه تنها بلندترین ساختمان جهان است، بلکه یک شاهکار در زمینه مهندسی نما محسوب می‌شود که محدودیت‌های فناوری و اجرا را جابجا کرده است. نمای این برج نمونه‌ای برجسته از یک سیستم دیوار پرده‌ای یونیتایز با عملکرد بسیار بالا است که برای مقابله با شرایط اقلیمی شدید دبی و بارهای عظیم باد در ارتفاعات بالا طراحی شده است.

  • سیستم نما: نمای برج خلیفه از حدود 26,000 پانل شیشه‌ای دست‌ساز تشکیل شده که در قالب یک سیستم دیوار پرده‌ای یونیتایز (Unitized Curtain Wall) اجرا شده است. انتخاب سیستم یونیتایز برای چنین پروژه‌ای به دلیل سرعت بالای نصب و کنترل کیفیت برتر (به دلیل تولید در کارخانه) امری ضروری بوده است.
  • عملکرد حرارتی و بصری: یکی از بزرگترین چالش‌ها، مدیریت گرمای شدید خورشید در دبی بود. برای این منظور، از شیشه‌های دوجداره با عملکرد بالا (High-Performance Glazing) استفاده شد. لایه بیرونی شیشه دارای یک پوشش بازتابنده (Reflective Coating) برای کاهش بهره حرارتی خورشیدی () است و لایه داخلی دارای پوشش کم‌گسیل (Low-E) برای کاهش انتقال حرارت () می‌باشد. این ترکیب به نما اجازه می‌دهد تا در برابر گرمای شدید تابستان مقاومت کرده و بار سرمایشی عظیم ساختمان را کاهش دهد، در حالی که همچنان دید پانورامیک به بیرون را فراهم می‌کند.
  • طراحی سازه‌ای و مقاومت در برابر باد: در ارتفاع بیش از 800 متر، بار باد نیروی حاکم بر طراحی است. شکل پلانی Y-شکل و عقب‌نشینی‌های مارپیچ ساختمان، یک استراتژی آیرودینامیکی هوشمندانه برای “گیج کردن باد” (Confusing the Wind) است. این هندسه از تشکیل گردابه‌های منظم و قدرتمند باد جلوگیری کرده و بارهای جانبی وارد بر سازه و نما را به طور قابل توجهی کاهش می‌دهد. سیستم دیوار پرده‌ای و اتصالات آن برای مقاومت در برابر فشارهای باد بسیار بالا، که در طول بیش از 40 آزمایش تونل باد مدل‌سازی شده بودند، طراحی و تست شدند.
  • نگهداری: نظافت و نگهداری چنین نمای عظیمی خود یک چالش مهندسی است. 18 سیستم نگهداری دائمی (Building Maintenance Units – BMUs) در تراس‌های مختلف ساختمان تعبیه شده که با استفاده از بازوهای تلسکوپی، امکان دسترسی به تمام سطح نما را برای نظافت و تعمیرات فراهم می‌کنند. فرآیند کامل نظافت نما بین سه تا چهار ماه به طول می‌انجامد.

پروژه برج خلیفه نشان می‌دهد که چگونه یکپارچگی عمیق بین طراحی معماری، تحلیل‌های پیشرفته مهندسی (تونل باد، شبیه‌سازی انرژی) و نوآوری در سیستم‌های ساخت (نمای یونیتایز) می‌تواند به تحقق سازه‌هایی منجر شود که پیش از این غیرممکن به نظر می‌رسیدند.



7.2. بررسی نمونه‌های موفق داخلی در انطباق با ضوابط بومی



در ایران، طراحان نما با چالش منحصربه‌فردی روبرو هستند: ایجاد تعادل بین الزامات فنی مقررات ملی، ضوابط زیبایی‌شناختی و بافتی کمیته‌های نما، و تمایل به استفاده از مصالح و هویت بومی. پروژه‌های موفق در این زمینه، پروژه‌هایی هستند که توانسته‌اند با رویکردی خلاقانه، این محدودیت‌ها را به فرصتی برای نوآوری تبدیل کنند.

  • استفاده نوآورانه از آجر: آجر به عنوان یکی از اصیل‌ترین مصالح در معماری ایران، پتانسیل بالایی برای استفاده در نماهای مدرن دارد. بسیاری از معماران معاصر ایرانی، به جای استفاده سنتی از آجر به صورت یک دیوار باربر یا پوشش ساده، از آن در قالب سیستم‌های نمای خشک و به صورت پوسته‌های مشبک و پارامتریک استفاده کرده‌اند. در این پروژه‌ها، آجرها به صورت ماژول‌هایی بر روی یک زیرسازی فلزی نصب می‌شوند. این رویکرد چندین مزیت دارد:
    1. عملکرد اقلیمی: پوسته‌های آجری مشبک به عنوان یک لایه سایه‌بان عمل کرده و از ورود مستقیم تابش خورشید به داخل جلوگیری می‌کنند، در حالی که همچنان اجازه عبور نور و تهویه طبیعی را می‌دهند.
    2. انطباق با ضوابط: این نماها با استفاده از یک مصالح بومی و مورد تأیید، به راحتی می‌توانند رضایت کمیته‌های نما را جلب کنند.
    3. هویت‌بخشی: این رویکرد، ضمن استفاده از یک سیستم اجرایی مدرن، به ساختمان هویتی متناسب با زمینه فرهنگی و تاریخی خود می‌بخشد.
  • ترکیب مصالح: یکی دیگر از راهبردهای موفق، ترکیب هوشمندانه مصالح مدرن و سنتی است. برای مثال، در یک ساختمان مسکونی در اصفهان، طراحان از ترکیب آجر (به عنوان ماده اصلی و بومی) با سنگ و ترمووود استفاده کرده‌اند تا ضمن ایجاد تنوع بصری، به هر بخش از نما کاراکتر متفاوتی ببخشند. در چنین پروژه‌هایی، جزئیات اتصال بین مصالح مختلف بسیار حیاتی است و نیازمند طراحی دقیق مهندسی برای مدیریت آب‌بندی و حرکات حرارتی متفاوت آنهاست.

این نمونه‌ها نشان می‌دهند که مهندسی نما در ایران می‌تواند با تلفیق دانش فنی جهانی و درک عمیق از زمینه فرهنگی و قانونی بومی، به راه‌حل‌هایی منحصربه‌فرد و موفق دست یابد. کلید موفقیت، فراتر رفتن از تقلید صرف و تلاش برای ابداع راه‌حل‌هایی است که به طور همزمان به مسائل عملکرد، زیبایی‌شناسی و هویت پاسخ می‌دهند.



بخش ۸: نتیجه‌گیری و توصیه‌های راهبردی





خلاصه یافته‌ها



این گزارش جامع، ابعاد چندوجهی مهندسی نما را به عنوان یک رشته تخصصی و حیاتی در صنعت ساختمان مدرن مورد تحلیل قرار داد. از مبانی فیزیک ساختمان و تحلیل‌های پیچیده سازه‌ای گرفته تا نوآوری‌های پیشرفته در مصالح و فناوری‌ها، مشخص شد که پوسته ساختمان از یک عنصر جداکننده ساده به یک سیستم یکپارچه و با عملکرد بالا تبدیل شده است که نقشی تعیین‌کننده در ایمنی، پایداری، بهره‌وری انرژی و هویت معماری یک بنا ایفا می‌کند.

تحلیل‌ها نشان داد که مهندسی نما یک فرآیند بهینه‌سازی چندمتغیره است که نیازمند ایجاد تعادل میان اهداف گاه متضاد مانند عملکرد حرارتی و بصری، الزامات فنی و زیبایی‌شناختی، و نوآوری و محدودیت‌های اقتصادی است. ظهور فناوری‌های پیش‌ساختگی، پارادایم ساخت‌وساز را با انتقال ریسک از کارگاه به کارخانه دگرگون کرده و فناوری‌های آینده مانند نماهای جنبشی، BIPV و هوش مصنوعی، در حال بازتعریف نقش ساختمان از یک مصرف‌کننده غیرفعال به یک عنصر فعال و مولد در اکوسیستم شهری هستند. در زمینه ایران، چالش اصلی در ایجاد هماهنگی میان الزامات فنی مقررات ملی و ضوابط کیفی و بافتی کمیته‌های نما نهفته است که این خود، محرکی برای نوآوری در جهت خلق راه‌حل‌های هیبریدی و زمینه-گرا شده است. در نهایت، مشخص شد که موفقیت هر پروژه نما بیش از هر چیز به همکاری یکپارچه و ارتباط مؤثر میان تیم چندرشته‌ای پروژه، به ویژه معمار، مهندس نما، مهندس سازه و مدیر ساخت، بستگی دارد.



توصیه‌های راهبردی برای متخصصان ایرانی



با توجه به یافته‌های این گزارش و با در نظر گرفتن شرایط خاص صنعت ساختمان در ایران، توصیه‌های راهبردی زیر برای ارتقای کیفیت و عملکرد نماهای ساختمانی ارائه می‌گردد:

  1. توسعه آموزش و تخصص‌گرایی: با توجه به پیچیدگی روزافزون مهندسی نما، نیاز مبرمی به توسعه دوره‌های آموزشی تخصصی در دانشگاه‌ها و موسسات حرفه‌ای وجود دارد. تعریف رسمی تخصص “مهندسی نما” در سازمان نظام مهندسی ساختمان و ایجاد صلاحیت‌های مرتبط، می‌تواند به ارتقای سطح دانش فنی و شناخت جایگاه این حرفه کمک شایانی کند.
  2. اتخاذ رویکرد طراحی یکپارچه (Integrated Design): باید فرهنگ همکاری در پروژه‌های ساختمانی از مدل خطی و سنتی (که در آن معمار طراحی می‌کند و سپس طرح را برای بررسی به سایر مهندسان می‌دهد) به یک مدل یکپارچه تغییر یابد. در این مدل، مهندس نما، مهندس سازه و مدیر ساخت باید از همان مراحل اولیه ایده‌پردازی در کنار معمار حضور داشته باشند تا از ابتدا طرحی قابل ساخت، کارآمد و اقتصادی شکل گیرد.
  3. مدیریت فعالانه چارچوب‌های قانونی دوگانه: طراحان باید از ابتدای فرآیند طراحی، الزامات مقررات ملی ساختمان (به ویژه مباحث ۴، ۶، ۱۹ و ضابطه ۷۱۴) و ضوابط کمیته نمای شهرداری مربوطه را به صورت همزمان در نظر بگیرند. به جای آنکه این دو چارچوب به عنوان محدودیت دیده شوند، باید از آنها به عنوان فرصتی برای خلق راه‌حل‌های نوآورانه‌ای استفاده کرد که هم از نظر فنی عملکرد بالایی دارند و هم با هویت و بافت شهری سازگار هستند.
  4. استفاده هوشمندانه از فناوری‌های نوین: متخصصان ایرانی باید به طور مستمر با آخرین فناوری‌ها و مصالح نوین در سطح جهانی آشنا شوند، اما در به‌کارگیری آنها رویکردی هوشمندانه و منتقدانه داشته باشند. انتخاب هر فناوری باید بر اساس تحلیل دقیق هزینه-فایده، سازگاری با اقلیم و شرایط بومی، و در دسترس بودن تخصص اجرایی و نگهداری آن در کشور صورت گیرد.



چشم‌انداز آینده



حرفه مهندسی نما در آستانه یک تحول بزرگ قرار دارد. با افزایش فشارهای جهانی برای کربن‌زدایی از محیط ساخته‌شده و حرکت به سوی شهرهای هوشمند و پایدار، اهمیت پوسته ساختمان به عنوان مرز فعال و هوشمند میان بنا و محیط، بیش از پیش افزایش خواهد یافت. مهندسان نمای آینده نه تنها باید به اصول مهندسی کلاسیک مسلط باشند، بلکه باید درک عمیقی از علم داده، رباتیک، انرژی‌های تجدیدپذیر و علوم مواد پیشرفته نیز داشته باشند. آنها معماران پوسته‌هایی خواهند بود که نفس می‌کشند، انرژی تولید می‌کنند، با ساکنین خود تعامل دارند و به بهبود محیط اطراف خود کمک می‌کنند. برای صنعت ساختمان ایران، سرمایه‌گذاری بر روی این تخصص نوظهور، نه یک انتخاب، بلکه یک ضرورت استراتژیک برای ساختن آینده‌ای پایدارتر، ایمن‌تر و زیباتر است.
