چالش‌های مهندسی نما (پوسته) ساختمان

چالش‌های مهندسی نما در سازه‌ها:

نما، پوسته‌ی بیرونی ساختمان، نقشی فراتر از زیبایی بصری ایفا می‌کند. نماها به عنوان اولین خط دفاعی در برابر عوامل محیطی، نقش مهمی در عملکرد حرارتی، صوتی، و حفاظت سازه ایفا می‌کنند. مهندسی نما، رشته‌ای تخصصی در مهندسی ساختمان، به طراحی، اجرا، و نگهداری این پوسته‌ی حیاتی می‌پردازد. با توجه به پیچیدگی روزافزون معماری، نوآوری در مصالح، و الزامات عملکردی سختگیرانه‌تر، مهندسان نما با چالش‌های فنی و مهندسی متعددی روبرو هستند. این مقاله به بررسی دقیق این چالش‌ها پرداخته و از کلی‌گویی پرهیز می‌کند.

 چالش‌های مرتبط با طراحی مفهومی و عملکردی:

•  تفسیر و انطباق با الزامات معماری پیچیده: معماری مدرن اغلب شامل اشکال پیچیده، سطوح منحنی، و جزئیات غیرمتداول است. ترجمه‌ی این طرح‌های خلاقانه به سیستم‌های نمای قابل اجرا و کارآمد، چالش بزرگی است. مهندسان نما باید بتوانند الزامات زیبایی‌شناختی معمار را با محدودیت‌های فنی و اقتصادی مصالح و روش‌های اجرایی انطباق دهند. این امر نیازمند درک عمیق از هندسه، مدل‌سازی سه بعدی پیشرفته، و دانش فنی در مورد قابلیت‌های مختلف سیستم‌های نما است. برای مثال، طراحی نمای شیشه‌ای با انحنای پیچیده نیازمند محاسبات دقیق برای تعیین ابعاد و شکل پنل‌ها، طراحی سیستم‌های پشتیبان منحنی، و بررسی مسائل مربوط به خمش و تنش در شیشه است.

•  تضمین عملکرد حرارتی و کاهش پل‌های حرارتی: نماها نقش کلیدی در کاهش مصرف انرژی ساختمان ایفا می‌کنند. طراحی نما با عملکرد حرارتی بالا، مستلزم انتخاب دقیق مصالح عایق، طراحی جزئیات دقیق اتصال اجزا برای جلوگیری از پل‌های حرارتی، و بررسی دقیق تأثیر نسبت سطح به حجم نما است. پل‌های حرارتی، نقاطی در نما با مقاومت حرارتی پایین‌تر، باعث انتقال حرارت بیشتر و افزایش اتلاف انرژی می‌شوند. طراحی جزئیات اتصال قاب‌ها به سازه اصلی، اتصال پنل‌ها به قاب، و اتصال بازشوها به نما باید با دقت انجام شود تا از ایجاد پل‌های حرارتی جلوگیری شود. استفاده از نرم‌افزارهای تحلیل حرارتی و شبیه‌سازی می‌تواند به شناسایی و بهینه‌سازی این نقاط کمک کند.

• مدیریت عملکرد صوتی و کنترل انتقال صدا: کاهش نفوذ صداهای ناخواسته از محیط بیرون و بین فضاهای داخلی، یکی دیگر از وظایف مهم نما است. طراحی نما با عملکرد صوتی مناسب، نیازمند انتخاب مصالح با جرم بالا، استفاده از سیستم‌های چندلایه با جداسازی مناسب، و آب‌بندی دقیق درزها و اتصالات است. نوع شیشه، ضخامت آن، و فاصله بین لایه‌ها در شیشه‌های دوجداره و سه‌جداره، تأثیر قابل توجهی بر عملکرد صوتی نما دارند. همچنین، طراحی جزئیات اتصال قاب‌ها به بازشوها و دیوارها باید به گونه‌ای باشد که از انتقال صدا از طریق ارتعاش جلوگیری شود.

• طراحی برای کنترل نور طبیعی و کاهش خیرگی: نماها باید امکان ورود نور طبیعی کافی به داخل ساختمان را فراهم کنند، در عین حال از ورود بیش از حد نور و ایجاد خیرگی جلوگیری کنند. طراحی سیستم‌های سایه‌بان خارجی و داخلی، استفاده از شیشه‌های با عملکرد نوری مناسب (مانند شیشه‌های Low-E و شیشه‌های کنترل خورشیدی)، و بررسی دقیق جهت‌گیری ساختمان و زوایای تابش خورشید، از جمله راهکارهای مهندسی در این زمینه هستند. انتخاب نوع و میزان تیرگی شیشه باید با توجه به کاربری فضا و نیازهای بصری ساکنین انجام شود.

•  انطباق با الزامات ایمنی در برابر حریق: نماها باید در برابر انتشار حریق مقاومت کنند و مسیرهای امن خروج را تضمین نمایند. انتخاب مصالح نما با رده‌های مقاومت در برابر حریق مناسب، طراحی سیستم‌های اطفاء حریق و جداسازی فضایی در نما، و رعایت الزامات مربوط به دسترسی آتش‌نشان‌ها، از جمله ملاحظات ایمنی در برابر حریق در طراحی نما هستند. برخی از مصالح نما مانند کامپوزیت‌های آلومینیومی با هسته پلی‌اتیلن، به دلیل اشتعال‌پذیری بالا، چالش‌های ایمنی جدی ایجاد می‌کنند و استفاده از آن‌ها با محدودیت‌های قانونی روبرو است.

• یکپارچه‌سازی سیستم‌های تاسیساتی در نما: در ساختمان‌های مدرن، اغلب سیستم‌های تاسیساتی مانند هواکش‌ها، چراغ‌های نما، و پنل‌های خورشیدی در نما یکپارچه می‌شوند. طراحی این یکپارچه‌سازی به گونه‌ای که عملکرد، زیبایی، و دسترسی برای نگهداری حفظ شود، چالش مهندسی قابل توجهی است. مسیرهای عبور تاسیسات، نحوه اتصال و نگهداری آن‌ها، و تأثیر آن‌ها بر عملکرد حرارتی و آب‌بندی نما باید به دقت بررسی شوند.

•  طراحی برای دسترسی و نگهداری: نماها نیازمند بازرسی و نگهداری دوره‌ای هستند. طراحی نما باید امکان دسترسی آسان و ایمن به تمام بخش‌های نما را برای انجام عملیات بازرسی، تمیزکاری، و تعمیرات فراهم کند. استفاده از سیستم‌های دسترسی دائمی مانند ریل‌های نگهداری نما، طراحی بازشوهای مناسب برای دسترسی از داخل، و در نظر گرفتن فضاهای کافی برای استقرار تجهیزات نگهداری، از جمله ملاحظات مهم در این زمینه هستند.

 چالش‌های مرتبط با انتخاب و خواص مصالح:

•  انتخاب مصالح با دوام و مقاوم در برابر شرایط محیطی: نماها در معرض عوامل محیطی مختلفی از جمله تابش UV، تغییرات دما، رطوبت، آلودگی هوا، و باد قرار دارند. انتخاب مصالحی که در برابر این عوامل مقاوم باشند و طول عمر مناسبی داشته باشند، از اهمیت بالایی برخوردار است. بررسی مشخصات فنی مصالح، انجام آزمایش‌های مقاومت، و در نظر گرفتن شرایط آب و هوایی منطقه، از جمله اقدامات ضروری در این زمینه هستند. به عنوان مثال، در مناطق ساحلی با رطوبت بالا و وجود نمک در هوا، انتخاب مصالح فلزی مقاوم در برابر خوردگی (مانند استنلس استیل یا آلومینیوم آنودایز شده) ضروری است.

•  سازگاری مصالح مختلف نما: در بسیاری از نماها از ترکیبی از مصالح مختلف استفاده می‌شود. اطمینان از سازگاری این مصالح با یکدیگر از نظر شیمیایی و فیزیکی، برای جلوگیری از مشکلات ناشی از انبساط و انقباض حرارتی متفاوت، خوردگی گالوانیکی، و واکنش‌های شیمیایی، بسیار مهم است. انتخاب چسب‌ها و درزگیرهای مناسب که با هر دو ماده سازگار باشند، از جمله ملاحظات کلیدی در این زمینه است.

•  ارزیابی عملکرد مصالح جدید و نوآورانه: بازار مصالح ساختمانی به طور مداوم در حال توسعه است و مصالح جدید با خواص بهبود یافته معرفی می‌شوند. مهندسان نما باید بتوانند عملکرد این مصالح جدید را به طور دقیق ارزیابی کرده و پتانسیل استفاده از آن‌ها را در نماها بررسی کنند. بررسی مستندات فنی، انجام آزمایش‌های عملکرد، و بررسی سوابق استفاده از این مصالح در پروژه‌های مشابه، از جمله روش‌های ارزیابی مصالح جدید هستند.

•  توجه به پایداری و اثرات زیست محیطی مصالح: با افزایش آگاهی نسبت به مسائل زیست محیطی، انتخاب مصالح نما با توجه به پایداری و اثرات زیست محیطی آن‌ها اهمیت بیشتری پیدا کرده است. ارزیابی چرخه عمر مصالح (LCA)، استفاده از مصالح بازیافتی و قابل بازیافت، و انتخاب مصالح با انرژی تولید پایین‌تر، از جمله اقداماتی است که در راستای طراحی پایدار نما انجام می‌شود.

•  محدودیت‌های ابعادی و فرآیند تولید مصالح: ابعاد استاندارد تولید مصالح نما، محدودیت‌هایی را در طراحی ایجاد می‌کند. مهندسان نما باید در طراحی خود، محدودیت‌های ابعادی مصالح را در نظر بگیرند و در صورت نیاز، با تولیدکنندگان برای تولید ابعاد سفارشی هماهنگی کنند. همچنین، فرآیند تولید برخی از مصالح می‌تواند محدودیت‌هایی را در شکل‌پذیری و جزئیات طراحی ایجاد کند.

 چالش‌های مرتبط با تحلیل و طراحی سازه‌ای:

•  تحلیل بارهای وارده بر نما: نماها در معرض بارهای مختلفی از جمله بار باد، بار برف، بار زلزله، و بارهای مرده و زنده قرار دارند. مهندسان سازه باید این بارها را به طور دقیق محاسبه کرده و اثرات آن‌ها را بر اجزای نما و اتصالات بررسی کنند. طراحی نما برای مقاومت در برابر بارهای دینامیکی باد و زلزله، نیازمند تحلیل‌های پیچیده و استفاده از نرم‌افزارهای تخصصی است.

•  طراحی اتصالات نما به سازه اصلی: اتصالات نما به سازه اصلی، نقش حیاتی در انتقال بارها و پایداری کلی نما ایفا می‌کنند. طراحی این اتصالات باید با دقت انجام شود تا از ایجاد تنش‌های موضعی و خرابی‌های ناشی از حرکت‌های سازه‌ای جلوگیری شود. نوع اتصال، جنس و ابعاد المان‌های اتصال، و نحوه اجرا، از جمله عوامل مهم در طراحی اتصالات هستند.

•  بررسی رفتار نما در برابر تغییرات دما و انبساط و انقباض حرارتی: مصالح نما در اثر تغییرات دما دچار انبساط و انقباض می‌شوند. طراحی اتصالات و درزهای انبساطی مناسب، برای جبران این تغییرات ابعادی و جلوگیری از ایجاد تنش‌های مخرب در نما، ضروری است. میزان انبساط و انقباض حرارتی مصالح، ضریب انبساط حرارتی، و محدوده دمای عملکرد نما، از جمله پارامترهای مهم در طراحی درزهای انبساطی هستند.

•  طراحی برای تحمل بارهای ناشی از وزن خود نما: وزن خود نما، به خصوص در نماهای سنگین و پر جزئیات، می‌تواند بار قابل توجهی را بر سازه اصلی وارد کند. مهندسان سازه باید این بار را در محاسبات خود در نظر گرفته و سیستم‌های پشتیبان مناسب را طراحی کنند.

•  تحلیل پایداری کلی نما و اجزای آن: پایداری کلی نما و اجزای آن در برابر بارهای مختلف باید تضمین شود. این امر نیازمند تحلیل‌های استاتیکی و دینامیکی دقیق و بررسی مقاومت و سختی اجزای نما و اتصالات است.

 چالش‌های مرتبط با اجرا و نصب:

•  تضمین دقت اجرا و انطباق با نقشه‌های طراحی: اجرای دقیق نما مطابق با نقشه‌های طراحی، از اهمیت بالایی برخوردار است. هرگونه اشتباه در اجرا می‌تواند منجر به مشکلات عملکردی، زیبایی‌شناختی، و ایمنی شود. استفاده از روش‌های نصب دقیق، کنترل کیفیت مستمر، و نظارت دقیق بر فرآیند اجرا، برای تضمین دقت اجرا ضروری است.

•  مدیریت تلرانس‌های اجرایی: وجود تلرانس‌های اجرایی اجتناب‌ناپذیر است. طراحی نما باید با در نظر گرفتن این تلرانس‌ها انجام شود تا از بروز مشکلات ناشی از عدم تطابق ابعاد واقعی با ابعاد طراحی جلوگیری شود. طراحی اتصالات قابل تنظیم و استفاده از روش‌های نصب با قابلیت تنظیم، از جمله راهکارهای مدیریت تلرانس‌های اجرایی هستند.

•  هماهنگی بین عوامل اجرایی مختلف: اجرای نما معمولاً توسط پیمانکاران مختلف انجام می‌شود. هماهنگی بین این عوامل و اطمینان از اجرای صحیح و به موقع هر بخش، چالش اجرایی مهمی است. برنامه‌ریزی دقیق، ارتباط موثر، و نظارت مستمر، برای مدیریت این هماهنگی ضروری است.

•  اجرای نما در شرایط آب و هوایی نامساعد: شرایط آب و هوایی نامساعد مانند بارندگی، باد شدید، و دمای شدید، می‌تواند اجرای نما را با مشکل مواجه کند. برنامه‌ریزی مناسب، استفاده از تجهیزات حفاظتی، و انتخاب روش‌های نصب مناسب برای شرایط آب و هوایی خاص، از جمله راهکارهای مقابله با این چالش هستند.

•  تامین نیروی کار ماهر و آموزش دیده: اجرای نما نیازمند نیروی کار ماهر و آموزش دیده است. کمبود نیروی کار متخصص و عدم آشنایی کافی با روش‌های نوین نصب، می‌تواند کیفیت اجرا را تحت تاثیر قرار دهد. برگزاری دوره‌های آموزشی و نظارت مستمر بر عملکرد کارگران، از جمله راهکارهای بهبود کیفیت اجرا هستند.

•  مسائل لجستیکی مربوط به حمل و نقل و انبارداری مصالح: حمل و نقل و انبارداری صحیح مصالح نما، برای جلوگیری از آسیب دیدن آن‌ها، از اهمیت بالایی برخوردار است. برنامه‌ریزی دقیق برای حمل و نقل، استفاده از تجهیزات مناسب، و ایجاد شرایط انبارداری استاندارد، برای جلوگیری از خسارت به مصالح ضروری است.

چالش‌های مرتبط با عملکرد و نگهداری در طول عمر:

•  تضمین آب‌بندی و جلوگیری از نفوذ آب: نفوذ آب به داخل ساختمان از طریق نما، می‌تواند منجر به آسیب‌های جدی به مصالح، رشد قارچ و کپک، و کاهش عمر مفید ساختمان شود. طراحی دقیق جزئیات آب‌بندی، استفاده از مواد درزبندی با کیفیت، و اجرای صحیح آن‌ها، برای تضمین آب‌بندی نما ضروری است. بازرسی‌های دوره‌ای و تعمیرات به موقع درزها، برای حفظ عملکرد آب‌بندی در طول عمر نما، ضروری است.

•  مدیریت آلودگی و رسوب بر روی نما: آلودگی هوا و رسوب ذرات بر روی نما، می‌تواند ظاهر آن را نامناسب کرده و باعث کاهش عملکرد برخی از مصالح شود. طراحی نما به گونه‌ای که امکان تمیزکاری آسان فراهم شود، و استفاده از مصالح با قابلیت خودتمیزشوندگی، از جمله راهکارهای مقابله با این چالش هستند.

•  بازرسی و ارزیابی وضعیت نما در طول عمر: بازرسی‌های دوره‌ای نما، برای شناسایی مشکلات احتمالی در مراحل اولیه و انجام اقدامات پیشگیرانه، بسیار مهم است. ارزیابی دقیق وضعیت نما، مستلزم استفاده از روش‌های بازرسی مناسب و بهره‌گیری از متخصصان مجرب است.

•  برنامه‌ریزی و اجرای تعمیرات و نگهداری: نماها نیازمند تعمیرات و نگهداری دوره‌ای هستند. برنامه‌ریزی دقیق برای این عملیات، تخصیص بودجه مناسب، و اجرای صحیح تعمیرات، برای حفظ عملکرد و افزایش طول عمر نما ضروری است.

 چالش‌های مرتبط با جنبه‌های اقتصادی و قراردادی:

•  برآورد دقیق هزینه و مدیریت بودجه: برآورد دقیق هزینه اجرای نما، به دلیل تنوع مصالح و پیچیدگی‌های اجرایی، می‌تواند چالش‌برانگیز باشد. مدیریت بودجه و کنترل هزینه‌ها در طول پروژه، از اهمیت بالایی برخوردار است.

•  مسائل قراردادی و حقوقی مربوط به نما: قراردادهای مربوط به طراحی و اجرای نما باید به دقت تنظیم شوند و تمام جوانب فنی، مالی، و حقوقی را پوشش دهند. اختلافات قراردادی می‌تواند منجر به تأخیر در پروژه و افزایش هزینه‌ها شود.

•  ارزش افزوده نما و تاثیر آن بر ارزش کلی ساختمان: نما نقش مهمی در ارزش افزوده ساختمان دارد. طراحی و اجرای نمای با کیفیت و با عملکرد بالا، می‌تواند ارزش کلی ساختمان را افزایش دهد.

 چالش‌های ناشی از نوآوری و فناوری‌های جدید:

•  انطباق با فناوری‌های نوین در طراحی و اجرا: استفاده از فناوری‌های نوین مانند BIM (مدل‌سازی اطلاعات ساختمان)، چاپ سه بعدی، و رباتیک در طراحی و اجرای نما، نیازمند دانش و تخصص جدید است. مهندسان نما باید با این فناوری‌ها آشنا بوده و توانایی به‌کارگیری آن‌ها را داشته باشند.

•  ارزیابی عملکرد و پایداری مصالح و سیستم‌های نوین: ورود مصالح و سیستم‌های نوین نما به بازار، نیازمند ارزیابی دقیق عملکرد و پایداری آن‌ها است. استانداردهای ارزیابی و روش‌های آزمایش باید با این نوآوری‌ها همگام شوند.

مهندسی نما، رشته‌ای پویا و پیچیده است که با چالش‌های فنی و مهندسی متعددی روبرو است. از طراحی مفهومی و انتخاب مصالح مناسب گرفته تا تحلیل سازه‌ای، اجرا، و نگهداری، هر مرحله نیازمند دانش تخصصی، دقت، و توجه به جزئیات است. با پیشرفت فناوری و افزایش انتظارات عملکردی، این چالش‌ها به طور مداوم در حال تغییر و تکامل هستند. مهندسان نما برای موفقیت در این عرصه، باید دانش فنی خود را به روز نگه داشته، با فناوری‌های نوین آشنا باشند، و توانایی حل مسائل پیچیده را داشته باشند. درک عمیق از چالش‌های موجود و تلاش برای یافتن راهکارهای نوآورانه، کلید دستیابی به نماهای با کیفیت، پایدار، و کارآمد خواهد بود.

در دنیای امروز که چالش‌های زیست‌محیطی به طور فزاینده‌ای خود را نشان می‌دهند، توجه به پایداری در تمامی ابعاد زندگی، به ویژه در صنعت ساختمان، امری ضروری است. نماهای ساختمان به عنوان پوسته بیرونی بنا، نقش حیاتی در عملکرد انرژی، آسایش ساکنین و تاثیرات زیست‌محیطی ساختمان ایفا می‌کنند. در میان انواع نماها، نماهای شیشه‌ای و خشک به دلیل ویژگی‌های منحصر به فردشان، همواره مورد توجه طراحان و کارفرمایان بوده‌اند. با این حال، ارزیابی دقیق و همه‌جانبه تاثیرات زیست‌محیطی این نماها، از جنبه‌های مختلف، برای دستیابی به ساختمان‌های پایدار ضروری است.

 مفاهیم پایه و تعریف نماهای شیشه‌ای و خشک

برای درک بهتر مباحث پایداری محیطی، ابتدا لازم است تعاریف دقیق و جامعی از نماهای شیشه‌ای و خشک ارائه شود:

 پایداری محیطی در صنعت ساختمان:

پایداری محیطی در صنعت ساختمان به مجموعه اقداماتی اطلاق می‌شود که هدف آن‌ها کاهش اثرات منفی ساختمان‌ها بر محیط زیست در طول چرخه عمر آن‌ها است. این چرخه عمر شامل مراحل مختلفی از جمله استخراج مواد اولیه، تولید مصالح، حمل و نقل، ساخت و ساز، بهره‌برداری، تخریب و بازیافت است. پایداری محیطی در ساختمان بر محور سه اصل اساسی استوار است:

• کاهش مصرف انرژی: بهینه‌سازی مصرف انرژی در ساختمان‌ها، به ویژه در سیستم‌های سرمایش، گرمایش و روشنایی، به کاهش انتشار گازهای گلخانه‌ای و مصرف منابع انرژی کمک می‌کند.

• کاهش مصرف منابع طبیعی: استفاده بهینه از منابع طبیعی، استفاده از مصالح بازیافتی و قابل بازیافت، و کاهش تولید پسماند از جمله اقدامات مهم در این زمینه است.

• حفاظت از محیط زیست: جلوگیری از آلودگی آب، خاک و هوا، حفاظت از تنوع زیستی و اکوسیستم‌ها از دیگر جنبه‌های مهم پایداری محیطی در صنعت ساختمان است.

 نمای شیشه‌ای:

نمای شیشه‌ای، که به عنوان نمای پرده‌ای (Curtain Wall) نیز شناخته می‌شود، یک سیستم پوششی غیرسازه‌ای است که به اسکلت اصلی ساختمان متصل می‌شود و وزن خود را تحمل می‌کند. این نما از پنل‌های شیشه‌ای تشکیل شده است که به وسیله پروفیل‌های آلومینیومی یا فولادی به یکدیگر متصل می‌شوند. نماهای شیشه‌ای به دلیل ظاهر مدرن، امکان بهره‌گیری از نور طبیعی فراوان و دید گسترده به بیرون، همواره مورد توجه بوده‌اند. انواع مختلفی از نماهای شیشه‌ای وجود دارد که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

• نمای شیشه‌ای قاب‌دار (Stick System): در این سیستم، ابتدا پروفیل‌های عمودی و افقی به صورت جداگانه بر روی اسکلت نصب می‌شوند و سپس پنل‌های شیشه‌ای درون قاب‌های ایجاد شده قرار می‌گیرند.

• نمای شیشه‌ای یونیتایز (Unitized System): در این سیستم، پنل‌های شیشه‌ای به همراه پروفیل‌های مربوطه در کارخانه به صورت واحدهای پیش‌ساخته مونتاژ می‌شوند و سپس به محل پروژه منتقل و نصب می‌گردند.

• نمای شیشه‌ای اسپایدر (Spider System): در این سیستم، پنل‌های شیشه‌ای به وسیله اتصالات نقطه‌ای (اسپایدر) به سازه پشتیبان متصل می‌شوند و پروفیل‌های عمودی و افقی حذف می‌گردند.

 نمای خشک:

نمای خشک، که به عنوان نمای تهویه‌شونده (Ventilated Facade) نیز شناخته می‌شود، یک سیستم پوششی چندلایه است که با ایجاد یک فاصله هوایی بین لایه بیرونی نما و دیوار اصلی ساختمان، امکان گردش هوا و خروج رطوبت را فراهم می‌کند. این نما از یک زیرسازی فلزی (معمولاً آلومینیومی یا فولادی)، عایق حرارتی و لایه بیرونی نما تشکیل شده است. لایه بیرونی نما می‌تواند از جنس‌های مختلفی مانند سرامیک، سنگ، چوب، کامپوزیت آلومینیوم، سیمان الیافی و یا ورق‌های فلزی باشد. مزایای اصلی نماهای خشک شامل عایق حرارتی و صوتی بالا، جلوگیری از نفوذ رطوبت و عمر طولانی است. انواع مختلفی از نماهای خشک بر اساس جنس لایه بیرونی و روش نصب وجود دارد.

 بررسی ابعاد پایداری محیطی نماهای شیشه‌ای

نماهای شیشه‌ای با وجود مزایای زیبایی‌شناختی و عملکردی، از جنبه‌های مختلفی بر محیط زیست تاثیر می‌گذارند:

 انرژی نهفته (Embodied Energy):

انرژی نهفته به مجموع انرژی مصرف شده در طول چرخه عمر یک محصول، از استخراج مواد اولیه تا تولید، حمل و نقل و نصب آن، اطلاق می‌شود. تولید شیشه به دلیل نیاز به دمای بالا و فرایندهای پیچیده، انرژی‌بر است. به طور خاص، تولید شیشه با کیفیت بالا و ویژگی‌های خاص مانند شیشه کم‌گسیل (Low-E) یا شیشه دوجداره، نیاز به انرژی بیشتری دارد. علاوه بر شیشه، تولید پروفیل‌های آلومینیومی نیز انرژی‌بر است. استخراج بوکسیت، فرآوری آن به آلومینا و سپس تولید آلومینیوم فلزی، مراحل پرانرژی هستند که منجر به انتشار گازهای گلخانه‌ای قابل توجهی می‌شوند.

• راهکارهای کاهش انرژی نهفته:

  • استفاده از شیشه بازیافتی در تولید شیشه جدید.

  • انتخاب پروفیل‌های آلومینیومی با محتوای بازیافتی بالا.

  • بهینه‌سازی طراحی نما برای کاهش میزان مصرف شیشه و آلومینیوم.

  • انتخاب تامین‌کنندگانی که از فرایندهای تولید پایدارتر استفاده می‌کنند.

عملکرد حرارتی:

شیشه به طور ذاتی عایق حرارتی ضعیفی است. نماهای شیشه‌ای تک‌جداره اتلاف حرارتی بالایی دارند و می‌توانند منجر به افزایش قابل توجه مصرف انرژی برای گرمایش در زمستان و سرمایش در تابستان شوند. اگرچه استفاده از شیشه‌های دوجداره و سه‌جداره می‌تواند عملکرد حرارتی را بهبود بخشد، اما همچنان نسبت به نماهای عایق‌دار، اتلاف حرارتی بیشتری دارند. علاوه بر اتلاف حرارتی، نماهای شیشه‌ای می‌توانند منجر به پدیده گلخانه‌ای در داخل ساختمان شوند. تابش مستقیم خورشید از طریق شیشه، گرمای قابل توجهی را وارد ساختمان می‌کند که منجر به افزایش نیاز به سیستم‌های سرمایشی می‌شود.

• راهکارهای بهبود عملکرد حرارتی:

  • استفاده از شیشه‌های کم‌گسیل (Low-E) که پوشش‌های نازکی بر روی سطح شیشه دارند و از انتقال حرارت تابشی جلوگیری می‌کنند.

  • استفاده از شیشه‌های رنگی یا پوشش‌دار برای کاهش انتقال نور خورشید و گرمای ناشی از آن.

  • استفاده از شیشه‌های دوجداره یا سه‌جداره با فضای بین جداره‌ها پر شده از گازهای عایق مانند آرگون یا کریپتون.

  • استفاده از سیستم‌های سایه‌بان خارجی مانند لورها، پرده‌ها و یا برآمدگی‌های معماری برای کاهش تابش مستقیم خورشید.

  • طراحی نما با در نظر گرفتن جهت‌گیری ساختمان و بهینه‌سازی اندازه و موقعیت بازشوها.

 مدیریت نور طبیعی و خیرگی:

یکی از مزایای اصلی نماهای شیشه‌ای، امکان بهره‌گیری از نور طبیعی فراوان است که می‌تواند نیاز به روشنایی مصنوعی را کاهش دهد و در نتیجه منجر به صرفه‌جویی در مصرف انرژی شود. با این حال، ورود بیش از حد نور طبیعی می‌تواند منجر به خیرگی و ناراحتی بصری ساکنین شود. خیرگی می‌تواند باعث کاهش بهره‌وری و ایجاد خستگی چشمی شود.

• راهکارهای مدیریت نور طبیعی و خیرگی:

  • استفاده از شیشه‌های مات یا نیمه‌مات در بخش‌هایی از نما که در معرض تابش مستقیم خورشید قرار دارند.

  • استفاده از سیستم‌های سایه‌بان داخلی مانند پرده‌های کرکره‌ای یا پارچه‌ای قابل تنظیم.

  • طراحی دقیق جانمایی مبلمان و فضاهای کاری برای جلوگیری از تابش مستقیم نور بر روی سطوح کار.

  • استفاده از شیشه‌های هوشمند که قابلیت تنظیم میزان عبور نور را دارند.

 آلودگی صوتی:

شیشه به طور ذاتی عایق صوتی ضعیفی است. نماهای شیشه‌ای تک‌جداره نمی‌توانند به طور موثری از ورود صداهای خارجی به داخل ساختمان جلوگیری کنند. استفاده از شیشه‌های دوجداره یا سه‌جداره با ضخامت‌های متفاوت و لایه‌های میانی لمینت شده می‌تواند عملکرد عایق صوتی را بهبود بخشد. با این حال، طراحی دقیق اتصالات و آب‌بندی مناسب نما نیز برای جلوگیری از نفوذ صدا از طریق درزها و شکاف‌ها ضروری است.

• راهکارهای بهبود عایق صوتی:

  • استفاده از شیشه‌های چندلایه با ضخامت‌های متفاوت.

  • استفاده از لایه‌های میانی لمینت شده در شیشه‌های چندلایه.

  • طراحی دقیق اتصالات و آب‌بندی مناسب نما.

  • استفاده از مواد عایق صوتی در پشت پنل‌های شیشه‌ای.

 دوام و طول عمر:

شیشه به عنوان یک ماده با دوام شناخته می‌شود و در برابر عوامل جوی مانند باران، برف و باد مقاومت خوبی دارد. با این حال، آسیب‌های مکانیکی مانند ضربه می‌توانند باعث شکستگی شیشه شوند. پروفیل‌های آلومینیومی نیز در برابر خوردگی مقاوم هستند، اما در صورت عدم نگهداری مناسب، ممکن است دچار آسیب شوند. طول عمر نماهای شیشه‌ای به کیفیت مواد اولیه، طراحی و اجرای صحیح و نگهداری دوره‌ای بستگی دارد.

• راهکارهای افزایش دوام و طول عمر:

  • استفاده از شیشه‌های سکوریت یا لمینت شده برای افزایش مقاومت در برابر ضربه.

  • استفاده از پروفیل‌های آلومینیومی با پوشش‌های محافظ در برابر خوردگی.

  • اجرای دقیق و با کیفیت نما توسط پیمانکاران مجرب.

  • انجام بازرسی و نگهداری دوره‌ای نما برای شناسایی و رفع مشکلات احتمالی.

 قابلیت بازیافت:

شیشه و آلومینیوم هر دو قابلیت بازیافت بالایی دارند. بازیافت این مواد می‌تواند منجر به صرفه‌جویی در مصرف انرژی و کاهش انتشار گازهای گلخانه‌ای مرتبط با تولید مواد اولیه شود. در هنگام تخریب ساختمان، جداسازی و بازیافت پنل‌های شیشه‌ای و پروفیل‌های آلومینیومی می‌تواند به کاهش حجم پسماند ساختمانی کمک کند.

• راهکارهای افزایش قابلیت بازیافت:

  • طراحی نما به گونه‌ای که امکان جداسازی آسان اجزا در هنگام تخریب وجود داشته باشد.

  • استفاده از مواد اتصال‌دهنده قابل جدا شدن.

  • همکاری با شرکت‌های بازیافت برای جمع‌آوری و بازیافت مواد نما.

بررسی ابعاد پایداری محیطی نماهای خشک

نماهای خشک نیز از جنبه‌های مختلفی بر محیط زیست تاثیر می‌گذارند:

 انرژی نهفته (Embodied Energy):

انرژی نهفته در نماهای خشک به جنس و مقدار مواد مورد استفاده در لایه بیرونی نما، زیرسازی فلزی و عایق حرارتی بستگی دارد. به عنوان مثال، تولید سرامیک و سنگ نیاز به انرژی بالایی دارد، در حالی که تولید چوب فرآوری شده انرژی کمتری مصرف می‌کند. تولید پروفیل‌های آلومینیومی یا فولادی برای زیرسازی نیز انرژی‌بر است. نوع و ضخامت عایق حرارتی نیز بر میزان انرژی نهفته نما تاثیرگذار است.

• راهکارهای کاهش انرژی نهفته:

  • انتخاب مصالح لایه بیرونی نما با انرژی نهفته کمتر، مانند چوب فرآوری شده یا مصالح بازیافتی.

  • استفاده از زیرسازی فلزی با محتوای بازیافتی بالا.

  • بهینه‌سازی طراحی زیرسازی برای کاهش میزان مصرف فلز.

  • انتخاب عایق‌های حرارتی با انرژی نهفته کمتر و عملکرد حرارتی بالا.

 عملکرد حرارتی:

یکی از مزایای اصلی نماهای خشک، عملکرد حرارتی بالای آن‌ها است. فضای هوای تهویه شونده بین لایه بیرونی نما و دیوار اصلی ساختمان، به کاهش انتقال حرارت و بهبود عملکرد عایق حرارتی کمک می‌کند. در تابستان، جریان هوا در این فضا، گرمای ناشی از تابش خورشید را از ساختمان دور می‌کند و در زمستان، این فضا به عنوان یک لایه عایق اضافی عمل می‌کند و از اتلاف حرارت جلوگیری می‌کند. نوع و ضخامت عایق حرارتی مورد استفاده نیز تاثیر بسزایی در عملکرد حرارتی نما دارد.

• راهکارهای بهینه‌سازی عملکرد حرارتی:

  • انتخاب عایق‌های حرارتی با ضریب انتقال حرارت پایین (U-value کم).

  • افزایش ضخامت عایق حرارتی.

  • اطمینان از نصب صحیح و بدون درز عایق حرارتی برای جلوگیری از پل حرارتی (Thermal Bridge).

  • طراحی مناسب فضای هوای تهویه شونده برای گردش موثر هوا.

 مدیریت رطوبت و تهویه:

فضای هوای تهویه شونده در نماهای خشک، امکان خروج رطوبت ناشی از نفوذ باران یا رطوبت داخلی ساختمان را فراهم می‌کند. این امر به جلوگیری از رشد قارچ و کپک و افزایش دوام مصالح کمک می‌کند. تهویه مناسب همچنین می‌تواند به بهبود کیفیت هوای داخلی ساختمان کمک کند.

• راهکارهای بهینه‌سازی مدیریت رطوبت و تهویه:

  • طراحی مناسب ورودی و خروجی‌های هوا در فضای تهویه شونده.

  • استفاده از لایه‌های ضد رطوبت در پشت لایه بیرونی نما.

  • انتخاب مصالح مقاوم در برابر رطوبت برای لایه بیرونی نما.

 آلودگی صوتی:

نماهای خشک به دلیل وجود لایه‌های متعدد و فضای هوای میانی، عملکرد عایق صوتی خوبی دارند. لایه بیرونی نما به عنوان یک مانع در برابر امواج صوتی عمل می‌کند و فضای هوای میانی به تضعیف صدا کمک می‌کند. استفاده از عایق‌های صوتی در فضای میانی نیز می‌تواند عملکرد عایق صوتی را بهبود بخشد.

• راهکارهای بهبود عایق صوتی:

  • استفاده از مصالح سنگین‌تر برای لایه بیرونی نما.

  • استفاده از عایق‌های صوتی با چگالی بالا در فضای میانی.

  • طراحی دقیق اتصالات و آب‌بندی مناسب نما.

 دوام و طول عمر:

نماهای خشک به دلیل محافظت لایه بیرونی نما از دیوار اصلی ساختمان در برابر عوامل جوی و رطوبت، دوام و طول عمر بالایی دارند. تعویض و نگهداری لایه بیرونی نما معمولاً آسان‌تر از نماهای دیگر است. انتخاب مصالح با کیفیت و اجرای صحیح نما، نقش مهمی در طول عمر آن دارد.

• راهکارهای افزایش دوام و طول عمر:

  • انتخاب مصالح لایه بیرونی نما با مقاومت بالا در برابر عوامل جوی و خوردگی.

  • استفاده از زیرسازی فلزی با پوشش‌های محافظ در برابر خوردگی.

  • اجرای دقیق و با کیفیت نما توسط پیمانکاران مجرب.

  • انجام بازرسی و نگهداری دوره‌ای نما برای شناسایی و رفع مشکلات احتمالی.

 قابلیت بازیافت:

قابلیت بازیافت نماهای خشک به جنس مصالح مورد استفاده در لایه بیرونی نما، زیرسازی و عایق بستگی دارد. برخی از مصالح مانند آلومینیوم، فولاد و سرامیک قابلیت بازیافت بالایی دارند، در حالی که برخی دیگر مانند چوب فرآوری شده یا کامپوزیت‌ها ممکن است چالش‌های بیشتری در بازیافت داشته باشند.

• راهکارهای افزایش قابلیت بازیافت:

  • انتخاب مصالح لایه بیرونی نما با قابلیت بازیافت بالا.

  • طراحی نما به گونه‌ای که امکان جداسازی آسان اجزا در هنگام تخریب وجود داشته باشد.

  • استفاده از مواد اتصال‌دهنده قابل جدا شدن.

  • همکاری با شرکت‌های بازیافت برای جمع‌آوری و بازیافت مواد نما.

 مقایسه پایداری محیطی نماهای شیشه‌ای و خشک

با توجه به بررسی ابعاد مختلف پایداری محیطی، می‌توان مقایسه‌ای بین نماهای شیشه‌ای و خشک انجام داد:

• انرژی نهفته: به طور کلی، نماهای شیشه‌ای به دلیل مصرف بالای انرژی در تولید شیشه و آلومینیوم، انرژی نهفته بیشتری نسبت به نماهای خشک با مصالح لایه بیرونی کم‌انرژی دارند.

• عملکرد حرارتی: نماهای خشک به دلیل وجود عایق حرارتی و فضای هوای تهویه شونده، عملکرد حرارتی بهتری نسبت به نماهای شیشه‌ای دارند، به ویژه در مناطق با اقلیم‌های گرم یا سرد.

• مدیریت نور طبیعی و خیرگی: نماهای شیشه‌ای امکان بهره‌گیری از نور طبیعی فراوان را فراهم می‌کنند، اما مدیریت خیرگی می‌تواند یک چالش باشد. نماهای خشک معمولاً بازشوهای کمتری دارند و نیاز به طراحی دقیق‌تر برای بهره‌گیری از نور طبیعی دارند.

• آلودگی صوتی: هر دو نوع نما با استفاده از تکنیک‌های مناسب می‌توانند عایق صوتی خوبی ارائه دهند. نماهای خشک به دلیل وجود لایه‌های متعدد، پتانسیل بیشتری برای عایق صوتی دارند.

• دوام و طول عمر: هر دو نوع نما با انتخاب مصالح مناسب و اجرای صحیح می‌توانند دوام و طول عمر بالایی داشته باشند. نماهای خشک به دلیل محافظت از دیوار اصلی، ممکن است طول عمر بیشتری داشته باشند.

• قابلیت بازیافت: قابلیت بازیافت به جنس مصالح بستگی دارد. هر دو نوع نما می‌توانند با انتخاب مصالح قابل بازیافت، تاثیرات زیست‌محیطی کمتری داشته باشند.

 راهکارهای بهبود پایداری محیطی نماها

برای کاهش اثرات منفی نماهای شیشه‌ای و خشک بر محیط زیست، می‌توان راهکارهای زیر را مد نظر قرار داد:

راهکارهای عمومی برای هر دو نوع نما:

• طراحی بهینه: طراحی نما باید با در نظر گرفتن شرایط اقلیمی، جهت‌گیری ساختمان و نیازهای عملکردی انجام شود تا مصرف انرژی و مصالح به حداقل برسد.

• انتخاب مصالح پایدار: استفاده از مصالح با انرژی نهفته کم، محتوای بازیافتی بالا، دوام بالا و قابلیت بازیافت از اهمیت بالایی برخوردار است.

• اجرای با کیفیت: اجرای دقیق و با کیفیت نما توسط پیمانکاران مجرب، نقش مهمی در عملکرد حرارتی، صوتی و دوام نما دارد.

• نگهداری دوره‌ای: انجام بازرسی و نگهداری دوره‌ای نما برای شناسایی و رفع مشکلات احتمالی، به افزایش طول عمر و بهبود عملکرد نما کمک می‌کند.

راهکارهای خاص برای نماهای شیشه‌ای:

• استفاده از شیشه‌های کم‌گسیل (Low-E)، رنگی یا پوشش‌دار.

• استفاده از شیشه‌های دوجداره یا سه‌جداره با گازهای عایق.

• استفاده از سیستم‌های سایه‌بان داخلی و خارجی.

• طراحی نما با در نظر گرفتن جهت‌گیری ساختمان و بهینه‌سازی اندازه و موقعیت بازشوها.

راهکارهای خاص برای نماهای خشک:

• انتخاب عایق‌های حرارتی با ضریب انتقال حرارت پایین (U-value کم).

• افزایش ضخامت عایق حرارتی.

• طراحی مناسب فضای هوای تهویه شونده.

• انتخاب مصالح لایه بیرونی نما با انرژی نهفته کم و قابلیت بازیافت بالا.

 فناوری‌های نوین در نماهای پایدار

پیشرفت‌های فناوری، امکانات جدیدی را برای بهبود پایداری نماها فراهم کرده است:

• شیشه‌های هوشمند: این شیشه‌ها قابلیت تنظیم میزان عبور نور و حرارت را دارند و می‌توانند به بهبود عملکرد انرژی ساختمان کمک کنند.

• نماهای فتوولتائیک: این نماها با ادغام سلول‌های خورشیدی در پوسته نما، امکان تولید انرژی الکتریکی را فراهم می‌کنند.

• مصالح خود ترمیم شونده: استفاده از این مصالح می‌تواند به افزایش طول عمر نما و کاهش نیاز به تعمیرات کمک کند.

• نماهای سبز: این نماها با پوشش گیاهی، به بهبود کیفیت هوا، کاهش دمای سطح نما و افزایش تنوع زیستی کمک می‌کنند.

انتخاب نوع نما تاثیر قابل توجهی بر پایداری محیطی ساختمان دارد. نماهای شیشه‌ای با وجود مزایای زیبایی‌شناختی و بهره‌گیری از نور طبیعی، چالش‌هایی در زمینه انرژی نهفته و عملکرد حرارتی دارند. نماهای خشک با عملکرد حرارتی و صوتی بالا و امکان مدیریت رطوبت، گزینه‌های مناسبی برای ساختمان‌های پایدار هستند.

با این حال، هیچ‌کدام از این نماها به تنهایی نمی‌توانند به طور کامل نیازهای پایداری را برآورده کنند. طراحی هوشمندانه، انتخاب مصالح پایدار، اجرای با کیفیت و نگهداری مناسب، عوامل کلیدی در دستیابی به نماهای پایدار هستند. استفاده از فناوری‌های نوین نیز می‌تواند به بهبود عملکرد زیست‌محیطی نماها کمک کند.

در نهایت، تصمیم‌گیری در مورد انتخاب نوع نما باید با در نظر گرفتن شرایط خاص هر پروژه، اهداف پایداری و الزامات عملکردی صورت گیرد. با آگاهی از تاثیرات زیست‌محیطی هر یک از این نماها و بهره‌گیری از راهکارهای بهبود پایداری، می‌توان به سمت ساخت ساختمان‌های پایدارتر و دوستدار محیط زیست گام برداشت.

تدوین اسناد مهندسی و مدل‌سازی اطلاعات ساختمان (BIM):

در دنیای پیچیده و چندوجهی پروژه‌های مهندسی، تدوین اسناد دقیق، جامع و به‌روز، نقشی حیاتی در موفقیت پروژه ایفا می‌کند. اسناد مهندسی، نه تنها شرح‌دهنده‌ی مشخصات فنی، طراحی‌ها و فرآیندهای اجرا هستند، بلکه به عنوان مرجعی برای تصمیم‌گیری، ارتباطات بین‌تیمی و مدیریت تغییرات در طول چرخه عمر پروژه عمل می‌کنند. با این حال، روش‌های سنتی تدوین اسناد، اغلب با چالش‌هایی نظیر خطاهای انسانی، عدم انسجام اطلاعات، تاخیر در به‌روزرسانی و دشواری در دسترسی مواجه هستند. مدل‌سازی اطلاعات ساختمان (BIM)، به عنوان یک رویکرد نوآورانه، تحولی بنیادین در نحوه طراحی، ساخت و مدیریت پروژه‌های مهندسی ایجاد کرده است. BIM فراتر از یک مدل سه بعدی، یک فرایند هوشمند و مبتنی بر داده است که اطلاعات مرتبط با پروژه را به صورت یکپارچه در طول چرخه عمر آن مدیریت می‌کند. این مقاله با رویکردی جامع و جزئی‌نگر، به بررسی ارتباط تنگاتنگ بین تدوین اسناد مهندسی و BIM پرداخته و چگونگی بهره‌گیری از قابلیت‌های BIM برای ارتقای کیفیت، کارایی و دقت فرآیند تدوین اسناد را مورد واکاوی قرار می‌دهد. از کلی‌گویی پرهیز شده و با ارائه مثال‌های ملموس و تشریح دقیق مفاهیم، به درک عمیق‌تری از این موضوع دست خواهیم یافت.

 درک عمیق از اسناد مهندسی

برای درک بهتر نقش BIM در تدوین اسناد، ابتدا باید با مفهوم اسناد مهندسی و انواع آن آشنا شویم. اسناد مهندسی مجموعه‌ای از اطلاعات مکتوب، تصویری و دیجیتالی هستند که مشخصات فنی، طراحی‌ها، روش‌های اجرا، مواد و مصالح، الزامات قانونی و سایر اطلاعات مرتبط با یک پروژه مهندسی را در بر می‌گیرند. این اسناد در مراحل مختلف چرخه عمر پروژه، از طراحی مفهومی تا بهره‌برداری و نگهداری، تهیه، به‌روزرسانی و مورد استفاده قرار می‌گیرند.

انواع اصلی اسناد مهندسی:

• اسناد طراحی:

  • نقشه‌ها: شامل نقشه‌های معماری، سازه، تاسیسات مکانیکی، تاسیسات الکتریکی، نقشه‌های توپوگرافی و غیره. این نقشه‌ها نمایش تصویری دقیقی از اجزای پروژه، ابعاد، موقعیت و ارتباطات آن‌ها ارائه می‌دهند. برای مثال، نقشه‌های سازه نه تنها ابعاد ستون‌ها و تیرها را مشخص می‌کنند، بلکه جزئیات آرماتوربندی، نوع بتن و اتصالات را نیز شامل می‌شوند.

  • محاسبات طراحی: شامل محاسبات استاتیکی، دینامیکی، هیدرولیکی، حرارتی و سایر محاسباتی که مبنای طراحی اجزای پروژه هستند. برای مثال، محاسبات بارگذاری ساختمان، تعیین کننده ابعاد و نوع فولاد مورد استفاده در سازه است.

  • مشخصات فنی (Specification): شرح دقیق ویژگی‌ها، عملکرد، مواد و مصالح، استانداردها و الزامات فنی مربوط به اجزای مختلف پروژه. برای مثال، مشخصات فنی درب‌ها شامل جنس، ابعاد، نوع یراق‌آلات، مقاومت در برابر حریق و سایر ویژگی‌های فنی است.

  • گزارش‌های طراحی: شامل گزارش‌های توجیهی، گزارش‌های ارزیابی گزینه‌ها، گزارش‌های تحلیل ریسک و سایر گزارش‌هایی که فرآیند طراحی و تصمیم‌گیری‌های صورت گرفته را مستند می‌کنند.

• اسناد اجرایی:

  • برنامه‌ زمان‌بندی پروژه: شامل نمودارهای گانت، شبکه‌های CPM و PERT که توالی فعالیت‌ها، مدت زمان اجرا و وابستگی‌های بین آن‌ها را مشخص می‌کنند. این برنامه‌ها به مدیریت زمان و پیشرفت پروژه کمک می‌کنند. برای مثال، برنامه زمان‌بندی می‌تواند مشخص کند که پس از اتمام بتن‌ریزی فونداسیون، چه زمانی می‌توان عملیات نصب اسکلت فلزی را آغاز کرد.

  • روش‌های اجرا (Method Statement): شرح گام به گام نحوه اجرای فعالیت‌های مختلف پروژه، شامل تجهیزات مورد نیاز، نیروی انسانی، ملاحظات ایمنی و کنترل کیفیت. برای مثال، روش اجرای بتن‌ریزی دیوار حائل شامل آماده‌سازی قالب‌ها، مخلوط کردن بتن، ریختن و ویبره کردن بتن و مراقبت‌های بعدی است.

  • دستورالعمل‌های کارگاهی (Work Instruction): دستورالعمل‌های جزئی‌تر برای انجام وظایف خاص در کارگاه، با تاکید بر روی ایمنی و کیفیت. برای مثال، دستورالعمل نصب یک نوع خاص از عایق رطوبتی.

  • دفترچه گزارش روزانه: ثبت وقایع روزانه کارگاه، شامل پیشرفت کار، مشکلات و موانع، شرایط آب و هوایی، ورود و خروج مصالح و تجهیزات.

• اسناد خرید و تدارکات:

  • فهرست مقادیر (Bill of Quantities – BOQ): فهرست دقیق مقادیر مصالح، تجهیزات و نیروی انسانی مورد نیاز برای اجرای پروژه. BOQ مبنای برآورد هزینه و پرداخت‌ها به پیمانکاران است. برای مثال، BOQ می‌تواند مشخص کند که برای ساخت یک ساختمان خاص به چه مقدار میلگرد، سیمان، آجر و سایر مصالح نیاز است.

  • اسناد مناقصه و قرارداد: شامل دعوتنامه مناقصه، شرایط عمومی و خصوصی قرارداد، مشخصات فنی و سایر اسناد مربوط به فرآیند انتخاب پیمانکار.

  • فرم‌های سفارش خرید: درخواست رسمی برای تهیه مصالح و تجهیزات.

• اسناد کنترل کیفیت:

  • برنامه کنترل کیفیت: شرح فرآیندها و روش‌های کنترل کیفیت در طول اجرای پروژه.

  • چک لیست‌های بازرسی: فهرست آیتم‌هایی که در بازرسی‌های مختلف باید مورد بررسی قرار گیرند. برای مثال، چک لیست بازرسی بتن قبل از ریختن.

  • گزارش‌های تست و آزمایش: نتایج آزمایش‌های انجام شده بر روی مصالح و اجزای پروژه برای اطمینان از مطابقت با استانداردها و مشخصات فنی. برای مثال، گزارش تست مقاومت فشاری بتن.

• اسناد تحویل و بهره‌برداری:

  • مدارک As-Built: نقشه‌ها و مستندات نهایی پروژه که تغییرات اعمال شده در طول اجرا را منعکس می‌کنند. این مدارک برای بهره‌برداری و نگهداری آتی بسیار مهم هستند.

  • دفترچه راهنمای بهره‌برداری و نگهداری (O&M Manual): دستورالعمل‌های مربوط به نحوه استفاده، نگهداری و تعمیر تجهیزات و سیستم‌های مختلف پروژه.

  • ضمانت‌نامه‌ها و گواهی‌نامه‌ها: مدارک مربوط به ضمانت کیفیت محصولات و تجهیزات و همچنین گواهی‌نامه‌های مربوط به استانداردهای ایمنی و زیست‌محیطی.

چالش‌های روش‌های سنتی تدوین اسناد:

روش‌های سنتی تدوین اسناد، که عمدتاً مبتنی بر ترسیمات دوبعدی و مستندات کاغذی هستند، با چالش‌های متعددی روبرو هستند:

• خطاهای انسانی: ورود دستی اطلاعات و ترسیمات، مستعد خطا است که می‌تواند منجر به دوباره‌کاری، افزایش هزینه‌ها و تاخیر در پروژه شود.

• عدم انسجام اطلاعات: پراکندگی اطلاعات در اسناد مختلف و عدم ارتباط بین آن‌ها، منجر به ناسازگاری و تناقضات می‌شود. یافتن اطلاعات مرتبط و اطمینان از صحت و به‌روز بودن آن‌ها، زمان‌بر و دشوار است. برای مثال، تغییر در یک نقشه معماری ممکن است به درستی در نقشه‌های سازه یا تاسیسات منعکس نشود.

• دشواری در به‌روزرسانی: اعمال تغییرات در اسناد کاغذی، فرآیندی زمان‌بر و پرهزینه است. تکثیر و توزیع نسخه‌های به‌روزرسانی شده نیز می‌تواند با مشکلاتی همراه باشد.

• ضعف در تجسم سه‌بعدی: نقشه‌های دوبعدی، درک کامل فضایی پروژه را برای برخی از ذینفعان دشوار می‌سازد و احتمال بروز سوءتفاهمات را افزایش می‌دهد.

• مشکلات در مدیریت و بایگانی: نگهداری و دسترسی به حجم زیاد اسناد کاغذی، چالش‌برانگیز است. جستجو برای یک سند خاص می‌تواند زمان زیادی را تلف کند.

• ضعف در همکاری و اشتراک اطلاعات: به اشتراک گذاشتن اسناد کاغذی بین تیم‌های مختلف، نیازمند چاپ، ارسال و توزیع فیزیکی است که فرآیندی کند و مستعد خطا است.

 مدل‌سازی اطلاعات ساختمان (BIM) و مفاهیم کلیدی آن

مدل‌سازی اطلاعات ساختمان (BIM) یک فرایند هوشمند است که مبتنی بر ایجاد و مدیریت دیجیتالی اطلاعات مربوط به یک پروژه ساختمانی در طول چرخه عمر آن است. BIM فراتر از یک مدل سه بعدی، شامل اطلاعات هندسی، ویژگی‌های فیزیکی و عملکردی، اطلاعات مربوط به هزینه، زمان‌بندی و پایداری اجزای ساختمان است.

مفاهیم کلیدی BIM:

• مدل اطلاعاتی: قلب BIM، یک مدل دیجیتالی سه‌بعدی هوشمند است که شامل اطلاعات کامل و دقیق از اجزای ساختمان است. هر جزء در مدل، نه تنها شکل هندسی خود را دارد، بلکه اطلاعات مربوط به جنس، ابعاد، مشخصات فنی، هزینه و سایر ویژگی‌های مرتبط را نیز در بر می‌گیرد.

• پارامتریک بودن: اجزای BIM پارامتریک هستند، به این معنی که ویژگی‌های آن‌ها به یکدیگر مرتبط هستند. تغییر در یک پارامتر، می‌تواند به‌طور خودکار بر سایر پارامترهای مرتبط و حتی کل مدل تاثیر بگذارد. برای مثال، تغییر در ابعاد یک دیوار، می‌تواند به‌طور خودکار بر مساحت آن، حجم مصالح مورد نیاز و حتی موقعیت سایر اجزای متصل به آن تاثیر بگذارد.

• همکاری و اشتراک اطلاعات: BIM بستری را برای همکاری و اشتراک اطلاعات بین تمامی ذینفعان پروژه فراهم می‌کند. تمامی اعضای تیم می‌توانند به مدل اطلاعاتی مرکزی دسترسی داشته باشند و از آخرین تغییرات مطلع شوند.

• چرخه عمر پروژه: BIM اطلاعات مربوط به تمامی مراحل چرخه عمر پروژه، از طراحی مفهومی تا تخریب و بازسازی را در بر می‌گیرد. این امر امکان مدیریت یکپارچه اطلاعات در طول پروژه را فراهم می‌کند.

• ابعاد BIM:

  • 3D BIM: مدل هندسی سه‌بعدی ساختمان.

  • 4D BIM: اضافه شدن اطلاعات زمان‌بندی به مدل سه‌بعدی، امکان شبیه‌سازی پیشرفت پروژه در طول زمان.

  • 5D BIM: اضافه شدن اطلاعات هزینه به مدل سه‌بعدی، امکان برآورد دقیق هزینه‌ها و مدیریت مالی پروژه.

  • 6D BIM: اضافه شدن اطلاعات پایداری و بهره‌برداری به مدل سه‌بعدی، امکان تحلیل عملکرد ساختمان در طول زمان و بهینه‌سازی مصرف انرژی.

  • 7D BIM: اضافه شدن اطلاعات نگهداری و تعمیرات به مدل سه‌بعدی، امکان مدیریت دارایی‌های ساختمان و برنامه‌ریزی تعمیرات.

 نقش BIM در تحول فرآیند تدوین اسناد مهندسی

BIM با ارائه یک منبع واحد و مرکزی از اطلاعات، تحولی اساسی در فرآیند تدوین اسناد مهندسی ایجاد می‌کند. به جای ایجاد اسناد جداگانه و مستقل، اطلاعات مورد نیاز برای تولید اسناد مختلف، مستقیماً از مدل اطلاعاتی BIM استخراج می‌شود.

چگونگی تاثیر BIM بر تدوین اسناد:

• تولید خودکار نقشه‌ها و نماها: از مدل سه‌بعدی BIM می‌توان به‌طور خودکار نقشه‌های دوبعدی، نماها، برش‌ها و جزئیات را استخراج کرد. این امر نه تنها سرعت تولید نقشه‌ها را افزایش می‌دهد، بلکه خطاهای انسانی را نیز به حداقل می‌رساند. تغییرات اعمال شده در مدل، به‌طور خودکار در تمامی نقشه‌های مرتبط به‌روزرسانی می‌شوند و از بروز ناسازگاری بین نقشه‌ها جلوگیری می‌شود. برای مثال، با تغییر موقعیت یک دیوار در مدل، پلان‌ها، نماها و برش‌های مربوطه به‌طور خودکار به‌روزرسانی می‌شوند.

• تولید خودکار فهرست مقادیر (BOQ): BIM قادر است با استفاده از اطلاعات موجود در مدل، فهرست مقادیر مصالح، تجهیزات و اجزای مختلف پروژه را به‌طور خودکار تولید کند. این امر دقت و سرعت تهیه BOQ را به طور چشمگیری افزایش می‌دهد و احتمال خطا در محاسبات را کاهش می‌دهد. برای مثال، با مشخص کردن نوع و ابعاد درب‌ها و پنجره‌ها در مدل، مقادیر آن‌ها به‌طور خودکار در BOQ لحاظ می‌شود.

• تولید خودکار مشخصات فنی: اطلاعات مربوط به مشخصات فنی اجزای مختلف پروژه را می‌توان مستقیماً در مدل BIM وارد کرد و از آن برای تولید خودکار اسناد مشخصات فنی استفاده کرد. این امر از دوباره‌کاری و احتمال بروز تناقضات بین مدل و مشخصات فنی جلوگیری می‌کند. برای مثال، مشخصات فنی مربوط به نوع بتن، آرماتور و روکش نهایی را می‌توان به اجزای سازه‌ای در مدل اختصاص داد و سپس برای تولید سند مشخصات فنی از آن استفاده کرد.

• مدیریت تغییرات کارآمدتر: اعمال تغییرات در مدل BIM، به‌طور خودکار در تمامی اسناد مرتبط منعکس می‌شود. این امر فرآیند مدیریت تغییرات را بسیار کارآمدتر و دقیق‌تر می‌کند و از بروز اشتباهات ناشی از عدم به‌روزرسانی اسناد جلوگیری می‌کند. برای مثال، با تغییر در طراحی یک کانال تهویه در مدل، تمامی نقشه‌ها، نماها و مشخصات فنی مرتبط به‌طور خودکار به‌روزرسانی می‌شوند.

• بهبود همکاری و اشتراک اطلاعات: BIM بستری را برای همکاری و اشتراک اطلاعات بین تمامی ذینفعان پروژه فراهم می‌کند. تمامی اعضای تیم می‌توانند به مدل اطلاعاتی مرکزی دسترسی داشته باشند و از آخرین تغییرات مطلع شوند. این امر به بهبود ارتباطات، کاهش سوءتفاهمات و تسریع فرآیند تصمیم‌گیری کمک می‌کند.

• کاهش خطاهای تداخلی: با استفاده از ابزارهای تشخیص تداخل در BIM، می‌توان تداخلات بین اجزای مختلف پروژه (مانند تداخل بین لوله‌های تاسیساتی و کانال‌های هوا) را در مرحله طراحی شناسایی و رفع کرد. این امر از بروز مشکلات اجرایی و هزینه‌های اضافی ناشی از دوباره‌کاری در کارگاه جلوگیری می‌کند.

• ارائه مستندات As-Built دقیق‌تر: در پایان پروژه، مدل BIM می‌تواند به عنوان مبنایی برای تولید مستندات As-Built دقیق و به‌روز استفاده شود. تغییرات اعمال شده در طول اجرا را می‌توان به مدل اعمال کرد و از آن برای تولید نقشه‌ها و مستندات نهایی استفاده کرد. این امر برای بهره‌برداری و نگهداری آتی ساختمان بسیار ارزشمند است.

• بهبود تجسم و درک پروژه: مدل سه‌بعدی BIM، امکان تجسم بهتر و درک عمیق‌تر پروژه را برای تمامی ذینفعان فراهم می‌کند. این امر به ویژه برای افرادی که با نقشه‌های دوبعدی آشنایی ندارند، بسیار مفید است و به بهبود ارتباطات و کاهش سوءتفاهمات کمک می‌کند.

مزایای استفاده از BIM در تدوین اسناد مهندسی

بهره‌گیری از BIM در فرآیند تدوین اسناد مهندسی، مزایای متعددی را به همراه دارد:

• افزایش دقت و کیفیت اسناد: کاهش خطاهای انسانی و تولید خودکار اسناد از یک منبع واحد اطلاعات، منجر به افزایش دقت و کیفیت اسناد مهندسی می‌شود.

• کاهش زمان و هزینه تدوین اسناد: تولید خودکار نقشه‌ها، فهرست مقادیر و مشخصات فنی، زمان و هزینه صرف شده برای تدوین اسناد را به طور قابل توجهی کاهش می‌دهد.

• بهبود انسجام و سازگاری اطلاعات: استفاده از یک مدل اطلاعاتی مرکزی، تضمین می‌کند که تمامی اسناد مرتبط با پروژه، از اطلاعات یکسان و به‌روز استفاده می‌کنند و از بروز ناسازگاری و تناقضات جلوگیری می‌شود.

• افزایش کارایی و بهره‌وری: اتوماسیون فرآیند تدوین اسناد و بهبود همکاری بین تیم‌ها، منجر به افزایش کارایی و بهره‌وری در طول چرخه عمر پروژه می‌شود.

• کاهش ریسک و هزینه‌های پروژه: شناسایی و رفع تداخلات در مرحله طراحی و مدیریت کارآمدتر تغییرات، به کاهش ریسک و هزینه‌های پروژه کمک می‌کند.

• بهبود ارتباطات و همکاری بین ذینفعان: دسترسی مشترک به مدل اطلاعاتی و امکان تبادل اطلاعات به‌صورت دیجیتالی، ارتباطات و همکاری بین تیم‌های مختلف پروژه را بهبود می‌بخشد.

• بهبود مدیریت اطلاعات در طول چرخه عمر پروژه: BIM امکان مدیریت یکپارچه اطلاعات پروژه را از مرحله طراحی تا بهره‌برداری و نگهداری فراهم می‌کند.

• تسهیل بهره‌برداری و نگهداری: ارائه مستندات As-Built دقیق و امکان دسترسی به اطلاعات مربوط به اجزای ساختمان از طریق مدل BIM، فرآیند بهره‌برداری و نگهداری را تسهیل می‌کند.

 چالش‌های پیاده‌سازی BIM در تدوین اسناد مهندسی

با وجود مزایای فراوان، پیاده‌سازی BIM در فرآیند تدوین اسناد مهندسی، با چالش‌هایی نیز روبرو است:

• هزینه اولیه پیاده‌سازی: سرمایه‌گذاری در نرم‌افزارهای BIM، آموزش پرسنل و تغییر زیرساخت‌های فناوری اطلاعات، می‌تواند هزینه‌های اولیه‌ای را به همراه داشته باشد.

• نیاز به آموزش و مهارت‌های جدید: استفاده موثر از BIM نیازمند آموزش و کسب مهارت‌های جدید توسط پرسنل در حوزه‌های مدل‌سازی، مدیریت اطلاعات و همکاری دیجیتال است.

• مقاومت در برابر تغییر: برخی از افراد و سازمان‌ها ممکن است در برابر تغییر روش‌های سنتی و پذیرش رویکردهای جدید مقاومت نشان دهند.

• مشکلات مربوط به تبادل اطلاعات و سازگاری نرم‌افزارها: تبادل اطلاعات بین نرم‌افزارهای مختلف BIM و سایر نرم‌افزارهای مهندسی، ممکن است با مشکلاتی در زمینه سازگاری فرمت‌ها و از دست رفتن اطلاعات همراه باشد. استفاده از فرمت‌های استاندارد مانند IFC می‌تواند به کاهش این مشکلات کمک کند.

• نیاز به تعریف استانداردها و پروتکل‌های BIM: برای استفاده موثر از BIM، نیاز به تعریف استانداردها، پروتکل‌ها و دستورالعمل‌های مشخص در سطح سازمان و پروژه وجود دارد. این استانداردها باید نحوه ایجاد، مدیریت و تبادل اطلاعات BIM را مشخص کنند.

• مسائل حقوقی و قراردادی: قراردادهای سنتی ممکن است برای پروژه‌های BIM مناسب نباشند و نیاز به بازنگری و تدوین قراردادهای جدیدی دارند که مسئولیت‌ها و تعهدات طرفین در رابطه با اطلاعات BIM را مشخص کنند.

• نیاز به تغییر در فرهنگ سازمانی: پیاده‌سازی موفق BIM نیازمند تغییر در فرهنگ سازمانی و ایجاد یک محیط مشارکتی و مبتنی بر داده است.

 راهکارهای غلبه بر چالش‌های پیاده‌سازی BIM

برای غلبه بر چالش‌های پیاده‌سازی BIM در تدوین اسناد مهندسی، می‌توان از راهکارهای زیر استفاده کرد:

• برنامه‌ریزی دقیق و تدریجی: پیاده‌سازی BIM باید به‌صورت برنامه‌ریزی شده و تدریجی انجام شود. شروع با پروژه‌های کوچک‌تر و ساده‌تر و گسترش تدریجی به پروژه‌های بزرگ‌تر و پیچیده‌تر، می‌تواند ریسک پیاده‌سازی را کاهش دهد.

• سرمایه‌گذاری در آموزش و توسعه مهارت‌ها: آموزش پرسنل در زمینه نرم‌افزارهای BIM، مفاهیم BIM و فرآیندهای کاری مبتنی بر BIM، از اهمیت بالایی برخوردار است.

• ایجاد تیم BIM: ایجاد یک تیم BIM متخصص در سازمان، می‌تواند نقش مهمی در راهبری فرآیند پیاده‌سازی و ارائه پشتیبانی به سایر تیم‌ها ایفا کند.

• استفاده از استانداردهای BIM: استفاده از استانداردهای BIM ملی و بین‌المللی، می‌تواند به بهبود تبادل اطلاعات و سازگاری نرم‌افزارها کمک کند.

• انتخاب نرم‌افزارهای مناسب: انتخاب نرم‌افزارهای BIM که با نیازهای سازمان و پروژه همخوانی داشته باشند و از قابلیت‌های مورد نیاز برای تدوین اسناد پشتیبانی کنند، ضروری است.

• توسعه پروتکل‌های BIM: تعریف پروتکل‌های BIM مشخص که نحوه ایجاد، مدیریت و تبادل اطلاعات BIM را در سطح سازمان و پروژه تعیین کنند، به بهبود هماهنگی و کارایی کمک می‌کند.

• بازنگری قراردادها: بازنگری قراردادهای سنتی و تدوین قراردادهای جدیدی که جنبه‌های مربوط به BIM را در نظر بگیرند، ضروری است.

• ترویج فرهنگ همکاری: ایجاد یک فرهنگ سازمانی که از همکاری، اشتراک اطلاعات و نوآوری استقبال کند، به پیاده‌سازی موفق BIM کمک می‌کند.

• مطالعه موردی و کسب تجربه: بررسی تجربیات موفق سایر سازمان‌ها و پروژه‌ها در زمینه پیاده‌سازی BIM، می‌تواند درس‌های ارزشمندی را ارائه دهد.

آینده تدوین اسناد مهندسی با محوریت BIM

آینده تدوین اسناد مهندسی، به طور فزاینده‌ای با BIM گره خورده است. انتظار می‌رود که با پیشرفت فناوری‌های BIM، فرآیند تدوین اسناد، خودکارتر، هوشمندتر و یکپارچه‌تر شود.

روندهای آتی در تدوین اسناد مبتنی بر BIM:

• افزایش اتوماسیون: با پیشرفت هوش مصنوعی و یادگیری ماشین، انتظار می‌رود که بخش‌های بیشتری از فرآیند تدوین اسناد، از جمله تولید نقشه‌ها، مشخصات فنی و گزارش‌ها، به‌طور خودکار انجام شود.

• استفاده از واقعیت افزوده و واقعیت مجازی: فناوری‌های واقعیت افزوده (AR) و واقعیت مجازی (VR) می‌توانند برای تجسم و بررسی اسناد مهندسی در محیط‌های واقعی و مجازی مورد استفاده قرار گیرند و به بهبود درک و ارتباطات کمک کنند.

• مدیریت اطلاعات مبتنی بر ابر: استفاده از پلتفرم‌های ابری برای ذخیره‌سازی و مدیریت اطلاعات BIM، دسترسی به اطلاعات را برای تمامی ذینفعان در هر زمان و مکان تسهیل می‌کند.

• یکپارچگی با سایر سیستم‌های اطلاعاتی: انتظار می‌رود که BIM به طور فزاینده‌ای با سایر سیستم‌های اطلاعاتی مورد استفاده در صنعت ساخت و ساز، مانند سیستم‌های ERP، سیستم‌های مدیریت پروژه و سیستم‌های مدیریت دارایی، یکپارچه شود.

• توسعه استانداردهای باز: توسعه و پذیرش استانداردهای باز مانند IFC، تبادل اطلاعات بین نرم‌افزارهای مختلف BIM را تسهیل می‌کند.

• توسعه ابزارهای تحلیل و شبیه‌سازی: ابزارهای تحلیل و شبیه‌سازی مبتنی بر BIM، امکان ارزیابی عملکرد ساختمان در مراحل مختلف طراحی و بهره‌برداری را فراهم می‌کنند.

• نقش پررنگ‌تر داده‌ها: با جمع‌آوری و تحلیل داده‌های تولید شده توسط BIM، می‌توان تصمیمات آگاهانه‌تری در طول چرخه عمر پروژه اتخاذ کرد و عملکرد پروژه‌ها را بهبود بخشید.

تدوین اسناد مهندسی، جزء لاینفک فرآیند طراحی، ساخت و مدیریت پروژه‌های مهندسی است. مدل‌سازی اطلاعات ساختمان (BIM)، با ارائه یک رویکرد مبتنی بر اطلاعات و همکاری، تحولی شگرف در نحوه تدوین اسناد مهندسی ایجاد کرده است. BIM با امکان تولید خودکار اسناد، بهبود دقت و انسجام اطلاعات، افزایش کارایی و کاهش هزینه‌ها، مزایای چشمگیری را برای پروژه‌های مهندسی به ارمغان می‌آورد. با وجود چالش‌های پیش رو در پیاده‌سازی BIM، راهکارهای مناسبی برای غلبه بر این چالش‌ها وجود دارد. آینده تدوین اسناد مهندسی، به‌طور فزاینده‌ای با BIM گره خورده است و انتظار می‌رود که با پیشرفت فناوری‌ها، فرآیند تدوین اسناد، هوشمندتر، یکپارچه‌تر و کارآمدتر شود. سازمان‌ها و متخصصان مهندسی که به دنبال بهبود کیفیت، کارایی و دقت فرآیند تدوین اسناد خود هستند، باید به سرمایه‌گذاری در فناوری BIM، آموزش پرسنل و توسعه استانداردهای مربوطه توجه ویژه‌ای داشته باشند. پذیرش BIM نه تنها به بهبود فرآیند تدوین اسناد کمک می‌کند، بلکه منجر به بهبود کلی عملکرد پروژه‌ها و افزایش ارزش آن‌ها در طول چرخه عمر می‌شود.

در دنیای پیچیده و پویای امروز، تامین ایمنی و پایداری جوامع در برابر تهدیدات مختلف، اعم از حوادث طبیعی، سوانح صنعتی و تهدیدات نظامی، به ضرورتی اجتناب‌ناپذیر تبدیل شده است. در این راستا، قوانین ایمنی و پدافند غیرعامل، دو رکن اساسی در راستای حفظ جان و مال افراد، کاهش آسیب‌پذیری زیرساخت‌ها و ارتقای تاب‌آوری ملی محسوب می‌شوند. این مقاله با رویکردی تفصیلی و اجتناب از کلی‌گویی، به بررسی ابعاد مختلف قوانین ایمنی و پدافند غیرعامل در سطوح مختلف پرداخته و ضمن تشریح الزامات قانونی، به ارائه جزئیات اجرایی و نظارتی در این حوزه می‌پردازد.

قوانین ایمنی (Safety Laws)

قوانین ایمنی طیف گسترده‌ای از مقررات را شامل می‌شود که هدف اصلی آن، پیشگیری از وقوع حوادث و سوانح و کاهش اثرات مخرب آنها در صورت وقوع است. این قوانین در سطوح مختلف ملی، منطقه‌ای و سازمانی تدوین شده و حوزه‌های مختلفی از جمله ایمنی کار، ایمنی ساختمان، ایمنی حمل و نقل و ایمنی مواد خطرناک را در بر می‌گیرد.

 قوانین ایمنی کار:

ایمنی کار به مجموعه تدابیر و مقرراتی اطلاق می‌شود که با هدف حفظ سلامت و ایمنی نیروی کار در محیط‌های شغلی مختلف وضع شده است. قوانین کار، به عنوان چارچوب اصلی این حوزه، تکالیف و مسئولیت‌های کارفرمایان و کارگران را در قبال ایمنی محیط کار مشخص می‌نماید.

• قانون کار جمهوری اسلامی ایران: این قانون، به عنوان قانون مادر در حوزه روابط کار، فصول متعددی را به موضوع ایمنی و بهداشت کار اختصاص داده است.

  • ماده 91: کارفرمایان و مسئولان واحدهای موضوع ماده 85 این قانون مکلفند پیش از بهره‌برداری از ماشین‌ها، دستگاه‌ها، ابزار و لوازم و انجام هر نوع کار، بررسی‌های لازم را انجام داده و اطمینان حاصل نمایند که وسایل و محیط کار، متناسب با نوع کار، از ایمنی کافی برخوردار بوده و همچنین تدابیر لازم برای جلوگیری از حوادث و بیماری‌های ناشی از کار پیش‌بینی شده است.

  • ماده 95: مسئولیت اجرای مقررات و ضوابط فنی و بهداشت کار بر عهده کارفرما یا مسئولان واحدهای موضوع ذکر شده در ماده 91 این قانون خواهد بود. هرگاه بر اثر عدم رعایت مقررات مذکور، از سوی کارفرما یا مسئولان واحد، حادثه‌ای رخ دهد، شخص یا اشخاص مسئول، مکلف به پرداخت خسارت‌های ناشی از آن می‌باشند.

  • ماده 96: وزارت کار و امور اجتماعی (وزارت تعاون، کار و رفاه اجتماعی فعلی) مسئول نظارت بر اجرای مقررات این فصل بوده و بازرسان کار این وزارتخانه، دارای اختیارات قانونی برای بازرسی از کارگاه‌ها و واحدهای تولیدی و خدماتی و پیگیری تخلفات می‌باشند.

• آیین‌نامه‌های حفاظت فنی و بهداشت کار: این آیین‌نامه‌ها، جزئیات اجرایی مواد قانون کار را در زمینه‌های مختلف ایمنی کار تبیین می‌کنند. به عنوان مثال:

  • آیین‌نامه حفاظت در مقابل خطر برق: این آیین‌نامه، الزامات فنی و ایمنی مربوط به نصب، بهره‌برداری و نگهداری تاسیسات برقی را مشخص کرده و تدابیر پیشگیرانه در برابر خطرات ناشی از برق گرفتگی را تشریح می‌کند. به عنوان مثال، الزامات مربوط به استفاده از سیم‌کشی استاندارد، نصب سیستم‌های ارتینگ و استفاده از تجهیزات حفاظت فردی مناسب برای کار با برق در این آیین‌نامه ذکر شده است.

  • آیین‌نامه ایمنی ماشین‌آلات: این آیین‌نامه، الزامات ایمنی مربوط به طراحی، ساخت، نصب و بهره‌برداری از انواع ماشین‌آلات صنعتی را تعیین می‌کند. به عنوان مثال، الزامات مربوط به نصب حفاظ‌های ایمنی بر روی قطعات متحرک ماشین‌آلات، استفاده از سیستم‌های توقف اضطراری و آموزش اپراتورها در این آیین‌نامه ذکر شده است.

  • آیین‌نامه ایمنی کار در ارتفاع: این آیین‌نامه، الزامات ایمنی مربوط به کار در ارتفاعات را مشخص کرده و تدابیر پیشگیرانه در برابر سقوط از ارتفاع را تشریح می‌کند. به عنوان مثال، الزامات مربوط به استفاده از کمربند ایمنی، طناب نجات و داربست‌های استاندارد در این آیین‌نامه ذکر شده است.

• استانداردهای ملی و بین‌المللی ایمنی کار: سازمان ملی استاندارد ایران و سازمان‌های بین‌المللی نظیر ISO، استانداردهایی را در زمینه ایمنی کار تدوین کرده‌اند که رعایت آنها می‌تواند به ارتقای سطح ایمنی محیط کار کمک کند. به عنوان مثال، استاندارد ISO 45001 به سیستم‌های مدیریت ایمنی و بهداشت شغلی می‌پردازد و چارچوبی را برای شناسایی خطرات، ارزیابی ریسک‌ها و کنترل آنها ارائه می‌دهد.

 قوانین ایمنی ساختمان:

ایمنی ساختمان به مجموعه مقررات و ضوابطی اطلاق می‌شود که با هدف حفظ جان ساکنان و جلوگیری از آسیب رسیدن به سازه ساختمان در برابر حوادث مختلف، از جمله آتش‌سوزی، زلزله و سایر بلایای طبیعی وضع شده است.

• مقررات ملی ساختمان: این مقررات، مجموعه‌ای از ضوابط فنی و اجرایی است که در زمینه‌های مختلف طراحی، اجرا و بهره‌برداری از ساختمان‌ها وضع شده است.

  • مبحث سوم: حفاظت ساختمان‌ها در برابر حریق: این مبحث، الزامات مربوط به سیستم‌های اعلام و اطفاء حریق، مسیرهای خروج اضطراری، مقاومت مصالح در برابر آتش و سایر تدابیر ایمنی در برابر حریق را تشریح می‌کند. به عنوان مثال، الزامات مربوط به نصب دتکتورهای دود و حرارت، اسپرینکلرها، پله‌های فرار و استفاده از مصالح ساختمانی مقاوم در برابر حریق در این مبحث ذکر شده است.

  • مبحث ششم: بارهای وارد بر ساختمان: این مبحث، ضوابط مربوط به محاسبات سازه‌ای ساختمان در برابر بارهای مختلف، از جمله بارهای زلزله، باد و برف را تعیین می‌کند. رعایت این ضوابط، تضمین می‌کند که ساختمان در برابر نیروهای ناشی از زلزله و سایر عوامل طبیعی، پایداری لازم را داشته باشد.

  • مبحث دوازدهم: ایمنی و حفاظت کار در حین اجرا: این مبحث، الزامات ایمنی مربوط به فعالیت‌های ساختمانی را مشخص کرده و تدابیر پیشگیرانه در برابر حوادث کارگاهی را تشریح می‌کند. به عنوان مثال، الزامات مربوط به استفاده از تجهیزات حفاظت فردی، داربست‌های ایمن و مدیریت ایمنی در کارگاه‌های ساختمانی در این مبحث ذکر شده است.

• قانون نظام مهندسی و کنترل ساختمان: این قانون، چارچوب قانونی برای فعالیت‌های مهندسی و نظارت بر ساخت و ساز را تعیین می‌کند.

  • ماده 2: هدف از این قانون، ارتقای مهندسی کشور و نظارت بر حسن اجرای مقررات ملی ساختمان است.

  • ماده 3: طراحی، محاسبه، نظارت و اجرای ساختمان‌ها بر عهده مهندسان دارای صلاحیت است.

  • ماده 4: مسئولیت رعایت مقررات ملی ساختمان بر عهده مالک و ناظر ساختمان است.

• آیین‌نامه‌های مرتبط با ایمنی ساختمان: آیین‌نامه‌های مختلفی در زمینه ایمنی ساختمان وجود دارد که جزئیات اجرایی مقررات ملی ساختمان را تبیین می‌کنند. به عنوان مثال، آیین‌نامه طراحی ساختمان‌ها در برابر زلزله (استاندارد 2800) به ارائه ضوابط فنی برای طراحی ساختمان‌های مقاوم در برابر زلزله می‌پردازد.

 قوانین ایمنی حمل و نقل:

ایمنی حمل و نقل به مجموعه مقررات و ضوابطی اطلاق می‌شود که با هدف کاهش حوادث و سوانح در بخش‌های مختلف حمل و نقل (زمینی، هوایی، دریایی و ریلی) وضع شده است.

• قانون رسیدگی به تخلفات رانندگی: این قانون، تخلفات رانندگی و مجازات‌های مربوط به آنها را مشخص می‌کند. رعایت این قانون، نقش مهمی در کاهش حوادث رانندگی دارد. به عنوان مثال، تجاوز از سرعت مجاز، عبور از چراغ قرمز و رانندگی در حالت مستی از جمله تخلفاتی هستند که در این قانون جرم‌انگاری شده‌اند.

• قانون ایمنی راه‌ها و راه آهن: این قانون، تکالیف و مسئولیت‌های سازمان‌های متولی راه‌ها و راه آهن را در زمینه ایمن‌سازی مسیرها و پیشگیری از حوادث مشخص می‌کند. به عنوان مثال، الزامات مربوط به نصب علائم راهنمایی و رانندگی، خط‌کشی راه‌ها و نگهداری و بهسازی مسیرها در این قانون ذکر شده است.

• مقررات هوانوردی کشوری: این مقررات، کلیه جوانب مربوط به ایمنی پرواز، از جمله صلاحیت خلبانان، ایمنی هواپیماها، کنترل ترافیک هوایی و بررسی سوانح هوایی را در بر می‌گیرد. سازمان هواپیمایی کشوری مسئول نظارت بر اجرای این مقررات است.

• مقررات دریانوردی: این مقررات، الزامات ایمنی مربوط به کشتی‌ها، بنادر، دریانوردان و حمل و نقل دریایی را تعیین می‌کند. سازمان بنادر و دریانوردی مسئول نظارت بر اجرای این مقررات است.

• قانون راه آهن جمهوری اسلامی ایران: این قانون، چارچوب قانونی برای فعالیت‌های راه آهن و ایمنی سیر و حرکت قطارها را تعیین می‌کند.

قوانین ایمنی مواد خطرناک:

ایمنی مواد خطرناک به مجموعه مقررات و ضوابطی اطلاق می‌شود که با هدف جلوگیری از حوادث ناشی از تولید، حمل و نقل، نگهداری و استفاده از مواد شیمیایی، رادیواکتیو و سایر مواد خطرناک وضع شده است.

• قانون مواد خوراکی، آشامیدنی، آرایشی و بهداشتی: این قانون، مقررات مربوط به تولید، واردات، عرضه و نگهداری این مواد را مشخص کرده و به منظور حفظ سلامت عمومی، استانداردهای ایمنی را تعیین می‌کند.

• قانون حفاظت از خاک: این قانون، مقررات مربوط به جلوگیری از آلودگی خاک توسط مواد خطرناک را تعیین می‌کند.

• آیین‌نامه‌ها و دستورالعمل‌های ایمنی مواد شیمیایی: این آیین‌نامه‌ها، الزامات ایمنی مربوط به برچسب‌گذاری، بسته‌بندی، حمل و نقل و نگهداری مواد شیمیایی را مشخص می‌کنند. به عنوان مثال، آیین‌نامه ایمنی حمل و نقل مواد خطرناک جاده‌ای، الزامات مربوط به نوع وسیله نقلیه، تجهیزات ایمنی و آموزش رانندگان را تعیین می‌کند.

• قوانین مربوط به انرژی اتمی: سازمان انرژی اتمی ایران، مسئول تدوین و اجرای مقررات مربوط به ایمنی هسته‌ای و حفاظت در برابر اشعه است.

 قوانین پدافند غیرعامل (Passive Defense Laws)

پدافند غیرعامل به مجموعه اقداماتی اطلاق می‌شود که بدون استفاده از سلاح و جنگ‌افزار، موجب کاهش آسیب‌پذیری نیروی انسانی، ساختمان‌ها، تاسیسات، تجهیزات، اسناد و شریان‌های حیاتی کشور در برابر تهدیدات دشمن می‌گردد. قوانین پدافند غیرعامل، چارچوب قانونی برای اجرای این اقدامات در سطوح مختلف ملی، استانی و سازمانی را فراهم می‌آورد.

 قانون برنامه پنج ساله توسعه:

در قوانین برنامه‌های پنج ساله توسعه کشور، همواره به موضوع پدافند غیرعامل توجه ویژه‌ای شده است و تکالیفی برای دستگاه‌های اجرایی در این زمینه تعیین شده است. به عنوان مثال، در قانون برنامه ششم توسعه جمهوری اسلامی ایران:

• ماده 112: دستگاه‌های اجرایی مکلفند در اجرای طرح‌های حساس و مهم ملی، پیوست پدافند غیرعامل را با رعایت ملاحظات امنیتی تهیه و پس از تایید سازمان پدافند غیرعامل کشور، آن را اجرایی نمایند.

• ماده 113: سازمان پدافند غیرعامل کشور مکلف است نسبت به تدوین و ابلاغ ضوابط و دستورالعمل‌های پدافند غیرعامل برای دستگاه‌های اجرایی اقدام نماید.

مصوبات شورای عالی امنیت ملی و شورای عالی پدافند غیرعامل:

شورای عالی امنیت ملی و شورای عالی پدافند غیرعامل، مصوبات متعددی را در زمینه پدافند غیرعامل به تصویب رسانده‌اند که برای دستگاه‌های اجرایی لازم‌الاجرا است. این مصوبات، سیاست‌های کلی پدافند غیرعامل، الزامات مربوط به حفاظت از زیرساخت‌های حیاتی و حساس، و دستورالعمل‌های اجرایی را مشخص می‌کنند. به دلیل ماهیت محرمانه برخی از این مصوبات، امکان انتشار جزئیات آنها وجود ندارد.

 قانون سازمان پدافند غیرعامل کشور:

این قانون، ساختار و وظایف سازمان پدافند غیرعامل کشور را مشخص می‌کند. سازمان پدافند غیرعامل کشور، مرجع اصلی سیاست‌گذاری، برنامه‌ریزی، هماهنگی و نظارت بر اجرای طرح‌های پدافند غیرعامل در سطح ملی است.

• ماده 1: هدف از تشکیل این سازمان، ارتقای سطح آمادگی کشور در برابر تهدیدات و کاهش آسیب‌پذیری زیرساخت‌های حیاتی و حساس است.

• ماده 2: وظایف سازمان شامل تدوین سیاست‌های پدافند غیرعامل، تهیه و ابلاغ ضوابط و دستورالعمل‌ها، نظارت بر اجرای طرح‌های پدافند غیرعامل و آموزش و فرهنگ‌سازی در این زمینه است.

 ضوابط و دستورالعمل‌های پدافند غیرعامل:

سازمان پدافند غیرعامل کشور، ضوابط و دستورالعمل‌های متعددی را در زمینه‌های مختلف پدافند غیرعامل تدوین و ابلاغ کرده است. این ضوابط، الزامات فنی و اجرایی مربوط به مکان‌یابی، طراحی، ساخت و بهره‌برداری از ساختمان‌ها و تاسیسات حیاتی و حساس را در برابر تهدیدات مختلف مشخص می‌کنند. به عنوان مثال:

• ضوابط عمومی پدافند غیرعامل: این ضوابط، اصول کلی پدافند غیرعامل را تشریح کرده و الزامات پایه را برای تمامی طرح‌ها و پروژه‌ها مشخص می‌کند. مواردی همچون پراکنش، اختفا، استتار، فریب، مقاوم‌سازی، استحکام‌بخشی، کاهش آسیب‌پذیری و افزایش تاب‌آوری در این ضوابط مورد تاکید قرار گرفته‌اند.

• ضوابط پدافند غیرعامل در حوزه زیرساخت‌های حیاتی: این ضوابط، الزامات اختصاصی مربوط به حفاظت از زیرساخت‌های حیاتی نظیر نیروگاه‌ها، پالایشگاه‌ها، مراکز مخابراتی و شبکه‌های حمل و نقل را در برابر تهدیدات سایبری، تروریستی و نظامی مشخص می‌کند. به عنوان مثال، الزامات مربوط به ایجاد لایه‌های امنیتی، سیستم‌های پشتیبان و طرح‌های بازیابی پس از حادثه در این ضوابط ذکر شده است.

• ضوابط پدافند غیرعامل در حوزه شهرسازی و معماری: این ضوابط، ملاحظات پدافند غیرعامل را در طراحی و برنامه‌ریزی شهری و معماری ساختمان‌ها مورد توجه قرار می‌دهد. مواردی همچون مکان‌یابی امن، دسترسی‌های کنترل‌شده، طراحی مقاوم در برابر انفجار و ایجاد فضاهای امن در این ضوابط تشریح شده‌اند.

نظارت و اجرای قوانین ایمنی و پدافند غیرعامل:

اجرای صحیح و موثر قوانین ایمنی و پدافند غیرعامل، نیازمند سازوکارهای نظارتی قوی و پیگیری مستمر است.

• نظارت بر اجرای قوانین ایمنی:

  • وزارت تعاون، کار و رفاه اجتماعی (بازرسی کار): این وزارتخانه، از طریق بازرسان کار، بر رعایت قوانین ایمنی در محیط‌های کار نظارت می‌کند. بازرسان کار، حق ورود به کارگاه‌ها، بررسی شرایط ایمنی و بهداشتی و صدور اخطار و پیگیری تخلفات را دارند.

  • شهرداری‌ها و سازمان نظام مهندسی ساختمان: این سازمان‌ها، بر رعایت مقررات ملی ساختمان در فرآیند ساخت و ساز نظارت می‌کنند. صدور پروانه ساخت، گواهی پایان کار و بازرسی‌های دوره‌ای از جمله ابزارهای نظارتی آنهاست.

  • سازمان‌های متولی حمل و نقل: سازمان‌های هواپیمایی کشوری، بنادر و دریانوردی و راه‌آهن جمهوری اسلامی ایران، مسئول نظارت بر اجرای قوانین ایمنی در حوزه حمل و نقل هستند.

• نظارت بر اجرای قوانین پدافند غیرعامل:

  • سازمان پدافند غیرعامل کشور: این سازمان، مسئول نظارت عالیه بر اجرای طرح‌های پدافند غیرعامل در سطح ملی است.

  • کمیته‌های پدافند غیرعامل: در دستگاه‌های اجرایی، کمیته‌های پدافند غیرعامل تشکیل شده‌اند که مسئولیت پیاده‌سازی و نظارت بر اجرای طرح‌های پدافند غیرعامل در آن دستگاه را بر عهده دارند.

قوانین ایمنی و پدافند غیرعامل، دو بازوی توانمند در راستای حفظ امنیت و پایداری جوامع به شمار می‌روند. رویکرد تفصیلی به این قوانین و توجه به جزئیات اجرایی و نظارتی، می‌تواند به ارتقای سطح ایمنی و کاهش آسیب‌پذیری در برابر تهدیدات مختلف کمک شایانی نماید. پرهیز از کلی‌گویی و تمرکز بر الزامات قانونی مشخص، گامی ضروری در جهت تحقق اهداف این قوانین است. امید است این مقاله با ارائه اطلاعات دقیق و جامع، بتواند نقش مؤثری در افزایش آگاهی و ارتقای سطح دانش در این حوزه ایفا نماید.

نور طبیعی نقش حیاتی در طراحی ساختمان‌های مدرن ایفا می‌کند. استفاده از سطوح شیشه‌ای بزرگ در نما و اسکای لایت‌ها، امکان ورود نور فراوان به داخل فضاها را فراهم می‌آورد و مزایای متعددی از جمله کاهش مصرف انرژی برای روشنایی مصنوعی، بهبود سلامت و رفاه ساکنین، و ایجاد ارتباط بصری با محیط بیرون را به همراه دارد. با این حال، این رویکرد چالش‌های قابل توجهی را نیز به همراه دارد که مهم‌ترین آنها مسئله خیرگی (Glare) است. خیرگی، که به عنوان درخشندگی بیش از حد و ناخواسته تعریف می‌شود، می‌تواند باعث ناراحتی بصری، کاهش کارایی، خستگی چشم، و حتی مشکلات سلامتی شود.

این مقاله به بررسی جامع چالش‌های نور و خیرگی در نما و اسکای لایت‌های شیشه‌ای از منظر فنی و مهندسی می‌پردازد. هدف اصلی، درک عمیق‌تر مکانیسم‌های ایجاد خیرگی، شناسایی عوامل موثر بر آن، و ارائه راهکارهای مهندسی برای کاهش و کنترل آن به منظور ایجاد فضاهای داخلی روشن، راحت و کارآمد است.

1. درک نور و خیرگی:

برای پرداختن موثر به چالش‌های نور و خیرگی، درک دقیق ماهیت نور و پدیده خیرگی ضروری است.

ماهیت نور:

نور، به عنوان بخشی از طیف الکترومغناطیسی، دارای ویژگی‌های متعددی است که بر نحوه تعامل آن با سطوح شیشه‌ای تاثیر می‌گذارد:

• شدت نور (Illuminance): مقدار نور تابیده شده بر یک سطح (اندازه‌گیری بر حسب لوکس یا فوت کندل). شدت بالای نور، اگر به درستی مدیریت نشود، می‌تواند منجر به خیرگی شود.

• درخشندگی (Luminance): مقدار نوری که از یک سطح به چشم بیننده می‌رسد (اندازه‌گیری بر حسب کاندلا بر متر مربع). درخشندگی بالای سطوح شیشه‌ای، به ویژه زمانی که در مقابل منابع نور مستقیم قرار دارند، عامل اصلی خیرگی است.

• طیف نور: ترکیب طول موج‌های مختلف نور. نور طبیعی شامل طیف کاملی از رنگ‌ها است و توزیع طیفی آن بر کیفیت روشنایی و احساس بصری تاثیر می‌گذارد.

• جهت نور: زاویه تابش نور به سطح و زاویه بازتاب آن به چشم بیننده. جهت نور، در تعیین شدت و نحوه وقوع خیرگی نقش مهمی دارد.

 تعریف و انواع خیرگی:

خیرگی به طور کلی به دو دسته اصلی تقسیم می‌شود:

• خیرگی مستقیم (Direct Glare): ناشی از منابع نوری روشن مانند خورشید، آسمان پرنور، یا چراغ‌های مصنوعی است که مستقیماً در میدان دید قرار می‌گیرند. شدت بالای نور این منابع باعث اشباع گیرنده‌های نوری چشم و ایجاد احساس ناراحتی می‌شود.

• خیرگی بازتابی (Reflected Glare): ناشی از بازتاب نور از سطوح براق مانند شیشه، فلز، یا سطوح صیقلی است. این نوع خیرگی زمانی رخ می‌دهد که تصویر منبع نور در سطح بازتابنده به چشم بیننده منعکس شود.

علاوه بر این، خیرگی را می‌توان بر اساس تاثیر آن بر بیننده نیز دسته‌بندی کرد:

• خیرگی ناراحت‌کننده (Discomfort Glare): باعث ایجاد احساس ناراحتی و حواس‌پرتی می‌شود، اما لزوماً مانع دید نمی‌شود. این نوع خیرگی معمولاً ناشی از تفاوت زیاد درخشندگی بین منبع نور و محیط اطراف آن است.

• خیرگی مختل‌کننده (Disability Glare): باعث کاهش وضوح دید و توانایی تشخیص جزئیات می‌شود. این نوع خیرگی معمولاً ناشی از پراکندگی نور در داخل چشم است که باعث کاهش کنتراست بین اشیاء و پس‌زمینه می‌شود.

 چالش‌های خیرگی در نماهای شیشه‌ای:

نماهای شیشه‌ای با ارائه دید گسترده به بیرون و ورود نور فراوان، مزایای زیبایی‌شناختی و عملکردی قابل توجهی دارند. با این حال، این ویژگی‌ها می‌توانند منجر به مشکلات جدی خیرگی شوند.

 عوامل موثر بر خیرگی در نماهای شیشه‌ای:

• اندازه و موقعیت پنجره‌ها: پنجره‌های بزرگتر، به ویژه آنهایی که در معرض نور مستقیم خورشید قرار دارند، پتانسیل بیشتری برای ایجاد خیرگی دارند. جهت‌گیری نما (شمالی، جنوبی، شرقی، غربی) نیز بر میزان نور خورشید دریافتی و شدت خیرگی تاثیر می‌گذارد.

• نوع شیشه: ویژگی‌های اپتیکی شیشه، مانند ضریب انتقال نور مرئی (VLT) و ضریب بازتاب نور، نقش کلیدی در میزان نور عبوری و بازتابی دارند. شیشه‌های با VLT بالا نور بیشتری را عبور می‌دهند و در صورت عدم کنترل مناسب، می‌توانند منجر به خیرگی شوند.

• موقعیت و فعالیت ساکنین: موقعیت قرارگیری افراد در داخل فضا نسبت به پنجره‌ها و فعالیت‌های بصری آنها (مانند کار با کامپیوتر) بر میزان تاثیرپذیری از خیرگی تاثیر می‌گذارد.

• شرایط آب و هوایی و زمان روز: شدت و زاویه تابش خورشید در طول روز و در فصول مختلف سال تغییر می‌کند و بر احتمال و شدت خیرگی تاثیر می‌گذارد. آسمان ابری می‌تواند به عنوان یک منبع نور بزرگ عمل کرده و خیرگی منتشر ایجاد کند.

• محیط خارجی: سطوح بازتابنده در محیط بیرونی مانند ساختمان‌های مجاور با نمای شیشه‌ای، آب، یا سطوح روشن می‌توانند باعث ایجاد خیرگی بازتابی در داخل فضا شوند.

 پیامدهای خیرگی در نماهای شیشه‌ای:

• ناراحتی و خستگی چشم: خیرگی می‌تواند باعث فشار بر چشم‌ها، سردرد، و خستگی شود که بر سلامتی و رفاه ساکنین تاثیر منفی می‌گذارد.

• کاهش کارایی و بهره‌وری: خیرگی می‌تواند باعث حواس‌پرتی و کاهش تمرکز شود، به ویژه در محیط‌های کاری که نیاز به تمرکز بصری دارد.

• مشکلات بصری: خیرگی مختل‌کننده می‌تواند دید را مختل کرده و توانایی تشخیص جزئیات را کاهش دهد، که در انجام برخی فعالیت‌ها مانند خواندن یا کار با کامپیوتر مشکل ایجاد می‌کند.

• افزایش مصرف انرژی برای سرمایش: نماهای شیشه‌ای بزرگ می‌توانند گرمای زیادی را از طریق تابش خورشید به داخل فضا منتقل کنند. برای مقابله با این گرما، نیاز به سیستم‌های سرمایشی قوی‌تر وجود دارد که منجر به افزایش مصرف انرژی می‌شود.

 چالش‌های خیرگی در اسکای لایت‌های شیشه‌ای:

اسکای لایت‌ها، به عنوان منابع نور طبیعی از بالا، پتانسیل بالایی برای روشنایی فضاهای داخلی دارند. با این حال، موقعیت افقی آنها، چالش‌های منحصر به فردی را در زمینه کنترل خیرگی ایجاد می‌کند.

 عوامل موثر بر خیرگی در اسکای لایت‌ها:

• موقعیت و شیب اسکای لایت: اسکای لایت‌های رو به جنوب و با شیب کم، بیشترین میزان نور خورشید مستقیم را دریافت می‌کنند و احتمال ایجاد خیرگی در آنها بیشتر است.

• نوع شیشه اسکای لایت: ویژگی‌های اپتیکی شیشه، به ویژه ضریب انتقال نور مرئی (VLT)، در میزان نور عبوری و احتمال خیرگی نقش اساسی دارد.

• طراحی دهانه اسکای لایت (Light Well): عمق و شکل دهانه اسکای لایت بر نحوه توزیع نور و شدت خیرگی تاثیر می‌گذارد. دهانه‌های عمیق‌تر می‌توانند نور را بیشتر پخش کنند و خیرگی را کاهش دهند.

• وجود یا عدم وجود سایه‌بان: استفاده از سایه‌بان‌های داخلی یا خارجی برای اسکای لایت‌ها می‌تواند به طور موثری از ورود مستقیم نور خورشید جلوگیری کرده و خیرگی را کنترل کند.

• موقعیت و فعالیت ساکنین: موقعیت قرارگیری افراد در زیر اسکای لایت و نوع فعالیت آنها بر میزان تاثیرپذیری از خیرگی تاثیر می‌گذارد.

پیامدهای خیرگی در اسکای لایت‌های شیشه‌ای:

• خیرگی مستقیم شدید: اسکای لایت‌ها، به دلیل قرارگیری در معرض نور مستقیم خورشید، می‌توانند منابع قدرتمندی از خیرگی مستقیم باشند، به ویژه در ساعات میانی روز.

• ایجاد لکه‌های روشن و سایه‌های تیره: نور مستقیم خورشید عبوری از اسکای لایت می‌تواند باعث ایجاد لکه‌های بسیار روشن و سایه‌های بسیار تیره در فضا شود که منجر به ناهمگونی بصری و ناراحتی می‌شود.

• مشکلات گرمایشی: اسکای لایت‌ها می‌توانند گرمای زیادی را به داخل فضا منتقل کنند، به ویژه در فصول گرم سال، که نیاز به سیستم‌های سرمایشی قوی‌تر را افزایش می‌دهد.

• مشکلات نگهداری: دسترسی به اسکای لایت‌ها برای تمیز کردن و نگهداری می‌تواند دشوار باشد.

 راهکارهای مهندسی برای کاهش و کنترل خیرگی:

برای مقابله با چالش‌های نور و خیرگی در نما و اسکای لایت‌های شیشه‌ای، طیف گسترده‌ای از راهکارهای مهندسی وجود دارد که می‌توان آنها را به صورت مجزا یا ترکیبی به کار برد.

 راهکارهای مربوط به انتخاب و طراحی شیشه:

• استفاده از شیشه‌های با عملکرد بالا:

  • شیشه‌های کم گسیل (Low-E): این نوع شیشه‌ها دارای پوشش‌های نازکی هستند که انتقال حرارت را کاهش می‌دهند و در عین حال اجازه عبور نور مرئی را می‌دهند. این امر به کاهش گرمای خورشیدی و در نتیجه کاهش خیرگی ناشی از درخشندگی سطح کمک می‌کند.

  • شیشه‌های کنترل خورشیدی (Solar Control Glass): این نوع شیشه‌ها دارای پوشش‌هایی هستند که بخش قابل توجهی از انرژی خورشیدی، به ویژه اشعه مادون قرمز و ماوراء بنفش، را منعکس می‌کنند. این امر به کاهش گرمای ورودی و خیرگی ناشی از تابش مستقیم خورشید کمک می‌کند.

  • شیشه‌های رنگی (Tinted Glass): افزودن رنگ به شیشه می‌تواند انتقال نور مرئی را کاهش داده و به کنترل خیرگی کمک کند. انتخاب رنگ باید با دقت انجام شود تا بر کیفیت نور داخلی تاثیر منفی نگذارد.

  • شیشه‌های مات (Frosted Glass) و با الگو (Patterned Glass): این نوع شیشه‌ها با پخش کردن نور عبوری، می‌توانند خیرگی مستقیم را کاهش دهند و در عین حال حریم خصوصی را حفظ کنند.

• استفاده از شیشه‌های چند لایه (Laminated Glass): لایه‌های میانی در این نوع شیشه‌ها می‌توانند خواص کنترل نور را بهبود بخشند و در صورت شکستگی، از پاشیدن قطعات شیشه جلوگیری کنند.

 راهکارهای طراحی نما و اسکای لایت:

• جهت‌گیری مناسب ساختمان: طراحی ساختمان به گونه‌ای که نماهای اصلی کمتر در معرض نور مستقیم خورشید قرار گیرند (به عنوان مثال، جهت‌گیری شمالی-جنوبی)، می‌تواند به کاهش خیرگی کمک کند.

• طراحی عمق مناسب برای پنجره‌ها: فرورفتگی پنجره‌ها در نما می‌تواند به عنوان یک سایه‌بان طبیعی عمل کرده و از ورود مستقیم نور خورشید به داخل فضا جلوگیری کند.

• استفاده از سایه‌بان‌های خارجی:

  • سایه‌بان‌های افقی (Overhangs): به طور موثر از ورود نور مستقیم خورشید در ساعات میانی روز جلوگیری می‌کنند، به ویژه برای نماهای جنوبی.

  • سایه‌بان‌های عمودی (Fins): به طور موثر از ورود نور مستقیم خورشید در ساعات صبح و عصر جلوگیری می‌کنند، به ویژه برای نماهای شرقی و غربی.

  • لوورها (Louvers): می‌توانند به صورت ثابت یا متحرک طراحی شوند و امکان تنظیم میزان نور ورودی را فراهم می‌کنند.

  • شبکه‌های سایه‌انداز (Shading Grids): باعث پراکندگی نور خورشید و کاهش شدت خیرگی می‌شوند.

• استفاده از سایه‌بان‌های داخلی:

  • پرده‌ها (Curtains): در انواع مختلفی موجود هستند و می‌توانند میزان نور ورودی و خیرگی را کنترل کنند.

  • کرکره‌ها (Blinds): امکان تنظیم دقیق میزان نور ورودی و کنترل زاویه تابش را فراهم می‌کنند.

  • شیدهای رولی (Roller Shades): می‌توانند به طور کامل پنجره را پوشانده یا بخشی از آن را بپوشانند.

• طراحی دهانه اسکای لایت (Light Well): دهانه‌های عمیق‌تر و با سطوح بازتابنده کمتر می‌توانند نور را بیشتر پخش کرده و خیرگی را کاهش دهند. استفاده از سطوح مات و با رنگ روشن در دهانه می‌تواند به توزیع یکنواخت نور کمک کند.

• استفاده از دیفیوزرها و پخش‌کننده‌های نور: نصب دیفیوزرها در زیر اسکای لایت‌ها می‌تواند نور را به صورت یکنواخت پخش کرده و از ایجاد لکه‌های روشن جلوگیری کند.

 راهکارهای مبتنی بر فناوری:

• شیشه‌های هوشمند (Smart Glass): این نوع شیشه‌ها قابلیت تغییر شفافیت را بر اساس نور خورشید یا فرمان الکتریکی دارند. در صورت تابش شدید نور خورشید، شفافیت آنها کاهش می‌یابد و از ورود بیش از حد نور و ایجاد خیرگی جلوگیری می‌شود.

• سیستم‌های کنترل نور هوشمند: این سیستم‌ها با استفاده از حسگرهای نور و الگوریتم‌های پیشرفته، به طور خودکار سایه‌بان‌ها و روشنایی مصنوعی را تنظیم می‌کنند تا میزان نور و خیرگی را در سطح مطلوب حفظ کنند.

 روش‌های ارزیابی و اندازه‌گیری خیرگی:

برای اطمینان از طراحی موثر و کنترل مناسب خیرگی، ارزیابی و اندازه‌گیری آن در مراحل مختلف طراحی و بهره‌برداری ضروری است.

• محاسبات دستی: روش‌های ساده‌ای برای تخمین میزان نور و خیرگی وجود دارد، اما دقت آنها محدود است.

• شبیه‌سازی‌های کامپیوتری: نرم‌افزارهای پیشرفته شبیه‌سازی نور (مانند Radiance، Daysim) امکان مدل‌سازی دقیق نور و ارزیابی کمی و کیفی خیرگی را فراهم می‌کنند. این نرم‌افزارها می‌توانند پارامترهای مختلفی مانند شاخص خیرگی متحد (Unified Glare Rating – UGR) و احتمال ناراحتی ناشی از خیرگی (Daylight Glare Probability – DGP) را محاسبه کنند.

• اندازه‌گیری‌های میدانی: پس از ساخت و بهره‌برداری ساختمان، می‌توان با استفاده از دستگاه‌های اندازه‌گیری نور (مانند لوکس‌متر و لومینانس‌متر)، میزان نور و درخشندگی را اندازه‌گیری کرده و با استانداردهای مربوطه مقایسه کرد.

• پرسش‌نامه‌ها و ارزیابی‌های حسی: دریافت بازخورد از ساکنین در مورد میزان راحتی بصری و وجود خیرگی، اطلاعات ارزشمندی را برای ارزیابی عملکرد طراحی ارائه می‌دهد.

6. استانداردها و دستورالعمل‌های مربوط به خیرگی:

استانداردها و دستورالعمل‌های متعددی در سطح بین‌المللی و ملی برای تعیین سطوح قابل قبول خیرگی و روش‌های ارزیابی آن وجود دارد. برخی از مهم‌ترین این استانداردها عبارتند از:

• CIE ( کمیسیون بین‌المللی روشنایی): استانداردهای CIE در زمینه روشنایی و خیرگی به عنوان مرجع جهانی شناخته می‌شوند.

• IESNA (انجمن مهندسی روشنایی آمریکای شمالی): استانداردهای IESNA راهنمایی‌های جامعی را در مورد طراحی روشنایی و کنترل خیرگی ارائه می‌دهند.

• EN 12464 (استاندارد اروپایی روشنایی در محیط‌های کاری): این استاندارد الزامات روشنایی، از جمله محدودیت‌های خیرگی، را برای محیط‌های کاری تعیین می‌کند.

• استانداردهای ملی ساختمان: بسیاری از کشورها استانداردهای ملی خود را در زمینه طراحی روشنایی و کنترل خیرگی دارند.

چالش‌های نور و خیرگی در نما و اسکای لایت‌های شیشه‌ای از جمله مهم‌ترین مسائلی هستند که در طراحی ساختمان‌های مدرن باید به آنها توجه ویژه‌ای شود. با درک دقیق مکانیسم‌های ایجاد خیرگی، شناسایی عوامل موثر بر آن، و به کارگیری راهکارهای مهندسی مناسب، می‌توان فضاهای داخلی روشن، راحت و کارآمد ایجاد کرد که ضمن بهره‌مندی از مزایای نور طبیعی، از پیامدهای منفی خیرگی جلوگیری شود. رویکرد یکپارچه در طراحی، که شامل انتخاب هوشمندانه شیشه، طراحی دقیق نما و اسکای لایت، استفاده از سایه‌بان‌های مناسب، و بهره‌گیری از فناوری‌های نوین است، کلید دستیابی به این هدف است. همچنین، ارزیابی و اندازه‌گیری دقیق خیرگی در مراحل مختلف طراحی و بهره‌برداری، برای اطمینان از عملکرد مطلوب طراحی و ایجاد فضایی با کیفیت بصری بالا ضروری است. با توجه به پیشرفت‌های مداوم در فناوری‌های شیشه و سیستم‌های کنترل نور، انتظار می‌رود که در آینده شاهد راهکارهای نوآورانه‌تری برای مقابله با چالش‌های خیرگی در ساختمان‌ها باشیم.

پوسته‌ی ساختمان، به عنوان جداکننده‌ی فضای داخلی و خارجی، نقش حیاتی در کارایی انرژی و آسایش ساکنین ایفا می‌کند. پل‌های حرارتی، نقاطی در پوسته هستند که به دلیل تغییر در مصالح، هندسه یا کیفیت اجرا، مقاومت حرارتی کمتری نسبت به نواحی اطراف دارند و مسیری برای انتقال حرارت سریع‌تر ایجاد می‌کنند. این امر منجر به افزایش اتلاف انرژی، کاهش دمای سطح داخلی (به خصوص در فصول سرد)، خطر تشکیل شبنم و رشد قارچ، و در نهایت کاهش عمر مفید مصالح ساختمانی می‌شود. این مقاله با رویکردی فنی و مهندسی، به بررسی دقیق پدیده‌ی پل حرارتی، انواع، علل ایجاد، روش‌های محاسبه و ارزیابی، و مهم‌تر از همه، راهکارهای موثر برای شناسایی، کاهش و حذف آن‌ها در طراحی و اجرای ساختمان می‌پردازد. هدف اصلی این مقاله، ارائه اطلاعات جامع و کاربردی به مهندسان و دست‌اندرکاران صنعت ساختمان برای بهبود کارایی انرژی و افزایش کیفیت ساختمان‌ها از طریق مدیریت صحیح پل‌های حرارتی است.

در دهه‌های اخیر، با افزایش آگاهی نسبت به مسائل زیست‌محیطی و هزینه‌های انرژی، توجه به کارایی انرژی در ساختمان‌ها به طور چشمگیری افزایش یافته است. پوسته ساختمان به عنوان اصلی‌ترین عامل تبادل حرارت بین داخل و خارج، نقش کلیدی در این زمینه ایفا می‌کند. در این میان، پدیده‌ای به نام “پل حرارتی” می‌تواند به طور قابل توجهی از عملکرد حرارتی مطلوب پوسته بکاهد. پل‌های حرارتی، نقاط ضعفی در عایق‌بندی پوسته هستند که باعث افزایش انتقال حرارت و کاهش دمای سطحی می‌شوند.

این مقاله به بررسی جامع پدیده‌ی پل حرارتی از دیدگاه مهندسی می‌پردازد. ابتدا تعریف دقیق پل حرارتی و انواع آن ارائه می‌شود. سپس به علل ایجاد و پیامدهای منفی آن پرداخته می‌شود. در ادامه، روش‌های محاسبه و ارزیابی کمی پل‌های حرارتی مورد بررسی قرار می‌گیرند و در نهایت، راهکارهای عملی و مهندسی برای شناسایی، کاهش و حذف آن‌ها در مراحل طراحی و اجرا ارائه می‌گردد.

پل حرارتی:

پل حرارتی ناحیه‌ای در پوسته ساختمان است که به دلیل ناهمگونی در مصالح، تغییر در ضخامت یا هندسه، یا نقص در اجرا، مقاومت حرارتی کمتری نسبت به نواحی مجاور خود دارد. این کاهش مقاومت حرارتی باعث افزایش جریان حرارت در این ناحیه می‌شود. به عبارت دیگر، پل حرارتی مسیری با کمترین مقاومت در برابر جریان حرارت ایجاد می‌کند.

 انواع پل‌های حرارتی:

پل‌های حرارتی را می‌توان بر اساس هندسه و ابعاد به دو دسته کلی تقسیم کرد:

• پل حرارتی نقطه‌ای (Zero-Dimensional Thermal Bridge): این نوع پل حرارتی در محل اتصال اجزای ساختمانی با هندسه نقطه‌ای ایجاد می‌شود. به عنوان مثال، محل اتصال پیچ‌ها و اتصالات فلزی عبوری از لایه‌ی عایق. تاثیر حرارتی این نوع پل‌ها معمولاً به صورت موضعی است.

• پل حرارتی خطی (One-Dimensional Thermal Bridge): این نوع پل حرارتی در محل اتصال اجزای ساختمانی با هندسه خطی ایجاد می‌شود. مثال‌های رایج شامل:

  • اتصال دیوار خارجی به کف: به دلیل تفاوت در مصالح و عایق‌بندی.

  • اتصال دیوار خارجی به سقف: مشابه اتصال به کف.

  • اطراف بازشوها (پنجره‌ها و درها): به دلیل وجود قاب و احتمال عدم عایق‌بندی مناسب.

  • بالکن‌ها و کنسول‌ها: به دلیل امتداد مصالح ساختاری به خارج از پوسته عایق.

  • ستون‌ها و تیرهای بتنی عبوری از پوسته: به دلیل رسانایی بالای بتن.

  • اتصالات پانل‌های پیش‌ساخته: در صورت عدم طراحی و اجرای صحیح درزها.

 علل ایجاد پل‌های حرارتی:

درک عوامل ایجادکننده پل‌های حرارتی برای پیشگیری از آن‌ها ضروری است. این عوامل را می‌توان به دسته‌های زیر تقسیم کرد:

• تغییر در مصالح: استفاده از مصالح با رسانایی حرارتی بالا در کنار مصالح عایق، رایج‌ترین عامل ایجاد پل حرارتی است. به عنوان مثال، اتصال یک دیوار عایق‌شده به یک ستون بتنی بدون عایق حرارتی.

• تغییر در ضخامت عایق: کاهش موضعی ضخامت عایق حرارتی در نقاط خاص، مانند محل نصب بست‌ها یا اتصالات، می‌تواند منجر به ایجاد پل حرارتی شود.

• تغییر در هندسه: گوشه‌ها، لبه‌ها و اتصالات اجزای ساختمانی به دلیل تغییر در سطح تبادل حرارت، مستعد ایجاد پل حرارتی هستند.

• نقص در اجرا: عدم اجرای صحیح عایق‌بندی، وجود شکاف‌ها و درزهای پر نشده در لایه‌ی عایق، و استفاده از روش‌های نصب نامناسب می‌تواند منجر به ایجاد پل حرارتی شود.

• استفاده از اجزای نفوذی: اجزایی مانند قاب‌های فلزی پنجره‌ها و درها، لوله‌های تاسیساتی عبوری از پوسته، و بست‌های فلزی می‌توانند به عنوان پل حرارتی عمل کنند، مگر اینکه تمهیدات عایق‌بندی مناسب برای آن‌ها در نظر گرفته شود.

 پیامدهای منفی پل‌های حرارتی:

حضور پل‌های حرارتی در پوسته ساختمان، پیامدهای منفی متعددی به دنبال دارد که می‌توان آن‌ها را در دسته‌های زیر خلاصه کرد:

• افزایش اتلاف انرژی: پل‌های حرارتی مسیرهای با مقاومت کمتری برای جریان حرارت ایجاد می‌کنند و در نتیجه، باعث افزایش اتلاف انرژی گرمایشی در زمستان و سرمایشی در تابستان می‌شوند. این امر منجر به افزایش هزینه‌های انرژی و کاهش کارایی سیستم‌های تاسیساتی می‌شود. مقدار این افزایش اتلاف انرژی بسته به شدت و تعداد پل‌های حرارتی می‌تواند قابل توجه باشد و حتی به 30 درصد یا بیشتر از کل اتلاف حرارتی ساختمان برسد.

• کاهش دمای سطح داخلی: در فصول سرد، پل‌های حرارتی باعث کاهش دمای سطح داخلی در نقاط مربوطه می‌شوند. این امر می‌تواند منجر به احساس سرمای موضعی و کاهش آسایش حرارتی ساکنین شود.

• خطر تشکیل شبنم و رشد قارچ: کاهش دمای سطح داخلی در نواحی پل‌های حرارتی می‌تواند به نقطه شبنم برسد، به خصوص در محیط‌های با رطوبت بالا. این امر باعث تشکیل شبنم و رطوبت بر روی سطح می‌شود که محیط مناسبی برای رشد قارچ‌ها و کپک‌ها فراهم می‌کند. رشد قارچ‌ها نه تنها باعث آسیب به مصالح ساختمانی می‌شود، بلکه می‌تواند برای سلامت ساکنین نیز مضر باشد.

• آسیب به مصالح ساختمانی: رطوبت ناشی از شبنم و کندانس در محل پل‌های حرارتی می‌تواند به مرور زمان باعث خوردگی فلزات، پوسیدگی چوب و تخریب سایر مصالح ساختمانی شود و در نتیجه، عمر مفید ساختمان را کاهش دهد.

• ایجاد لکه‌های سرد و گرم: اختلاف دمای سطحی ناشی از پل‌های حرارتی می‌تواند باعث ایجاد لکه‌های سرد در زمستان و گرم در تابستان بر روی دیوارها و سقف‌ها شود که از نظر بصری ناخوشایند است.

 محاسبه و ارزیابی پل‌های حرارتی:

برای مدیریت صحیح پل‌های حرارتی، ابتدا باید بتوان آن‌ها را شناسایی و به صورت کمی ارزیابی کرد. روش‌های مختلفی برای این منظور وجود دارد:

• محاسبات تحلیلی: این روش‌ها بر اساس اصول انتقال حرارت و با استفاده از روابط ریاضی، مقدار جریان حرارت عبوری از پل‌های حرارتی را محاسبه می‌کنند. این روش‌ها معمولاً برای هندسه‌های ساده‌تر قابل استفاده هستند.

• روش‌های عددی: این روش‌ها با استفاده از نرم‌افزارهای تخصصی مبتنی بر المان محدود (Finite Element Method – FEM) یا تفاضل محدود (Finite Difference Method – FDM)، توزیع دما و جریان حرارت را در کل پوسته ساختمان و به ویژه در محل پل‌های حرارتی به صورت دقیق مدل‌سازی می‌کنند. این روش‌ها برای هندسه‌های پیچیده‌تر و ارزیابی دقیق‌تر مناسب هستند. نرم‌افزارهایی مانند THERM و COMSOL از جمله ابزارهای پرکاربرد در این زمینه هستند.

• روش‌های تجربی: این روش‌ها با استفاده از تجهیزات اندازه‌گیری مانند دوربین‌های ترموگرافی (تصویربرداری حرارتی)، دمای سطح پوسته ساختمان را اندازه‌گیری کرده و نقاط دارای دمای پایین‌تر (در زمستان) یا بالاتر (در تابستان) را به عنوان پل حرارتی شناسایی می‌کنند. این روش بیشتر برای شناسایی پل‌های حرارتی در ساختمان‌های موجود کاربرد دارد.

• استانداردها و راهنماها: استانداردهای مختلفی مانند ISO 10211 و EN ISO 14683 روش‌های محاسبه و ارزیابی پل‌های حرارتی را ارائه می‌دهند. این استانداردها مقادیر پیش‌فرض و روش‌های ساده‌سازی‌شده‌ای را برای محاسبه تاثیر پل‌های حرارتی ارائه می‌دهند.

 ضرایب پل حرارتی:

برای کمی‌سازی تاثیر پل‌های حرارتی، از ضرایب مختلفی استفاده می‌شود:

• ضریب پل حرارتی خطی (ψ-value): این ضریب، افزایش اتلاف حرارت ناشی از یک متر طول پل حرارتی خطی را نسبت به حالت بدون پل حرارتی نشان می‌دهد و بر حسب W/(m.K) اندازه‌گیری می‌شود.

• ضریب پل حرارتی نقطه‌ای (χ-value): این ضریب، افزایش اتلاف حرارت ناشی از یک پل حرارتی نقطه‌ای را نشان می‌دهد و بر حسب W/K اندازه‌گیری می‌شود.

با استفاده از این ضرایب و طول یا تعداد پل‌های حرارتی، می‌توان مقدار کل اتلاف حرارت اضافی ناشی از پل‌های حرارتی را محاسبه و در محاسبات کلی انرژی ساختمان لحاظ کرد.

 راهکارهای کاهش و حذف پل‌های حرارتی:

پیشگیری و کاهش پل‌های حرارتی، رویکردی مقرون به صرفه‌تر و موثرتر از اصلاح آن‌ها پس از اجرا است. راهکارهای مختلفی در مراحل طراحی و اجرا برای این منظور وجود دارد:

 راهکارهای طراحی:

• طراحی جزئیات اجرایی با دقت: طراحی دقیق اتصالات اجزای ساختمانی و توجه به پیوستگی لایه عایق حرارتی در این نقاط، از مهم‌ترین اقدامات پیشگیرانه است.

• استفاده از قطعات پیش‌ساخته با عایق حرارتی یکپارچه: استفاده از پانل‌های پیش‌ساخته عایق‌دار می‌تواند تعداد اتصالات و در نتیجه احتمال ایجاد پل حرارتی را کاهش دهد.

• استفاده از شکست‌های حرارتی (Thermal Breaks): استفاده از مواد با رسانایی حرارتی بسیار پایین (مانند پلی‌آمید تقویت‌شده با الیاف شیشه) در محل اتصالات اجزای ساختمانی با رسانایی بالا، می‌تواند جریان حرارت را به طور موثری قطع کند. این روش به ویژه در اتصال بالکن‌ها، کنسول‌ها و قاب‌های فلزی پنجره‌ها و درها کاربرد دارد.

• قرار دادن عایق حرارتی در خارجی‌ترین لایه: اجرای عایق حرارتی به صورت پیوسته در خارجی‌ترین لایه پوسته (مانند سیستم‌های EIFS یا ETICS) می‌تواند بسیاری از پل‌های حرارتی ناشی از مصالح ساختاری را حذف کند.

• بهینه‌سازی هندسه ساختمان: طراحی ساده‌تر و پرهیز از گوشه‌ها و لبه‌های زیاد می‌تواند احتمال ایجاد پل حرارتی را کاهش دهد.

• انتخاب مصالح با دقت: انتخاب مصالح با رسانایی حرارتی پایین برای اجزای ساختاری و استفاده از عایق‌های حرارتی با کیفیت و ضخامت مناسب، نقش اساسی در کاهش پل‌های حرارتی دارد.

 راهکارهای اجرایی:

• اجرای دقیق و پیوسته عایق حرارتی: اطمینان از اجرای صحیح و بدون درز عایق حرارتی، کلیدی در جلوگیری از ایجاد پل‌های حرارتی ناشی از نقص اجرا است. پر کردن کامل فضاها و اتصالات با مواد عایق، و توجه به جزئیات اجرایی در اطراف بازشوها و نفوذی‌ها ضروری است.

• استفاده از بست‌ها و اتصالات حرارتی: استفاده از بست‌ها و اتصالات مخصوص با خاصیت عایق حرارتی برای نصب لایه‌های مختلف پوسته، می‌تواند تاثیر پل‌های حرارتی ناشی از این اجزا را کاهش دهد.

• کنترل کیفیت در حین اجرا: بازرسی و کنترل کیفیت دقیق در مراحل مختلف اجرا، به شناسایی و رفع مشکلات احتمالی قبل از اتمام کار کمک می‌کند. استفاده از دوربین‌های ترموگرافی در حین اجرا می‌تواند نقاط ضعف حرارتی را آشکار کند.

• آموزش نیروهای اجرایی: آموزش مناسب به کارگران و پیمانکاران در خصوص اهمیت پل‌های حرارتی و روش‌های صحیح اجرا برای جلوگیری از آن‌ها، بسیار مهم است.

تاثیر کاهش پل‌های حرارتی بر کارایی انرژی:

کاهش و حذف پل‌های حرارتی تاثیر مستقیمی بر بهبود کارایی انرژی ساختمان دارد. این تاثیر را می‌توان به صورت کمی نیز ارزیابی کرد. با کاهش پل‌های حرارتی، میزان اتلاف حرارت از پوسته ساختمان کاهش یافته و در نتیجه:

• کاهش مصرف انرژی: نیاز به انرژی برای گرمایش و سرمایش ساختمان کاهش می‌یابد که منجر به صرفه‌جویی در هزینه‌های انرژی و کاهش انتشار گازهای گلخانه‌ای می‌شود.

• بهبود آسایش حرارتی: کاهش اختلاف دمای سطحی و جلوگیری از ایجاد لکه‌های سرد، باعث بهبود آسایش حرارتی ساکنین می‌شود.

• افزایش عمر مفید ساختمان: جلوگیری از تشکیل شبنم و رطوبت، خطر آسیب به مصالح ساختمانی را کاهش داده و عمر مفید ساختمان را افزایش می‌دهد.

• کاهش ظرفیت سیستم‌های تاسیساتی: با کاهش بار حرارتی ساختمان، می‌توان از سیستم‌های تاسیساتی با ظرفیت پایین‌تر استفاده کرد که منجر به کاهش هزینه‌های اولیه و بهره‌برداری می‌شود.

نرم‌افزارها و ابزارهای تحلیل پل حرارتی:

امروزه نرم‌افزارهای تخصصی متعددی برای تحلیل و ارزیابی پل‌های حرارتی در دسترس هستند که به مهندسان در طراحی و بهینه‌سازی پوسته ساختمان کمک می‌کنند. برخی از این نرم‌افزارها عبارتند از:

• THERM: نرم‌افزاری قدرتمند برای تحلیل دو بعدی انتقال حرارت و ارزیابی پل‌های حرارتی.

• COMSOL Multiphysics: نرم‌افزاری چندفیزیکی که قابلیت تحلیل انتقال حرارت در ابعاد مختلف و با پیچیدگی بالا را دارد.

• FLIXO: نرم‌افزاری برای تحلیل پل‌های حرارتی و محاسبه ضرایب ψ و χ مطابق با استانداردهای اروپایی.

• DesignBuilder: نرم‌افزاری جامع برای مدل‌سازی انرژی ساختمان که قابلیت محاسبه تاثیر پل‌های حرارتی را نیز دارد.

استفاده از این نرم‌افزارها به مهندسان امکان می‌دهد تا قبل از اجرا، تاثیر پل‌های حرارتی را پیش‌بینی کرده و راهکارهای بهینه‌سازی را بررسی کنند.

پل‌های حرارتی پدیده‌ای مهم در پوسته ساختمان هستند که تاثیر قابل توجهی بر کارایی انرژی، آسایش ساکنین و دوام ساختمان دارند. درک دقیق ماهیت، علل ایجاد و پیامدهای منفی آن‌ها، برای طراحی و اجرای ساختمان‌های کم‌مصرف و با کیفیت ضروری است. با استفاده از رویکردهای مهندسی در طراحی و اجرا، از جمله توجه به جزئیات اجرایی، استفاده از شکست‌های حرارتی، اجرای پیوسته عایق حرارتی و کنترل کیفیت دقیق، می‌توان به طور موثری از ایجاد پل‌های حرارتی جلوگیری کرده و یا تاثیر آن‌ها را به حداقل رساند. استفاده از نرم‌افزارهای تخصصی نیز ابزاری قدرتمند برای تحلیل و بهینه‌سازی عملکرد حرارتی پوسته ساختمان و مدیریت صحیح پل‌های حرارتی است. توجه به این نکات، گامی مهم در راستای ساخت ساختمان‌های پایدار و دوستدار محیط زیست خواهد بود.

آب بندی و هوابندی پوسته نما دو رکن اساسی در طراحی و اجرای ساختمان هستند که به طور مستقیم بر آسایش حرارتی و رطوبتی، بهره وری انرژی، دوام مصالح و سلامت ساکنین تاثیر می‌گذارند. این دو مفهوم اغلب به صورت توامان مورد توجه قرار می‌گیرند زیرا نفوذ آب و هوا اغلب از مسیرهای مشترک رخ می‌دهد. با این حال، مکانیسم‌ها و راهکارهای اجرایی آنها تفاوت‌های ظریفی دارند که در ادامه به تفصیل به آن‌ها پرداخته می‌شود.

 آب بندی پوسته نما (Waterproofing):

هدف اصلی آب بندی، جلوگیری از نفوذ آب باران، برف و رطوبت به لایه‌های داخلی ساختمان و فضاهای داخلی است. نفوذ آب می‌تواند منجر به مشکلات متعددی از جمله:

• آسیب به مصالح: پوسیدگی، زنگ زدگی، کپک زدگی و تخریب ساختار مصالح نما و سازه پشتیبان.

• افت عملکرد عایق حرارتی: خیس شدن عایق‌های حرارتی به شدت از کارایی آن‌ها می‌کاهد.

• مشکلات بهداشتی: رشد قارچ‌ها و باکتری‌ها در محیط‌های مرطوب.

• آسیب به نازک کاری داخلی: ایجاد لکه، شوره، ترک و ریزش رنگ.

• کاهش آسایش ساکنین: ایجاد محیطی نامطلوب و پر از رطوبت.

 اصول آب بندی پوسته نما (The Four D’s of Waterproofing):

رویکرد مهندسی برای آب بندی موثر نما بر پایه چهار اصل کلیدی بنا شده است که به عنوان “چهار D آب بندی” شناخته می‌شوند:

• Deflection (انحراف): اولین خط دفاعی، طراحی و اجرای نما به گونه‌ای است که حجم قابل توجهی از آب باران را به طور مستقیم از سطح نما منحرف کرده و از تماس طولانی مدت آن با سطوح حساس جلوگیری کند. این امر از طریق طراحی مناسب جزئیات اجرایی مانند شیب‌های مناسب، آبچکان‌ها، پیش‌آمدگی‌ها و درپوش‌ها حاصل می‌شود.

• Drainage (زهکشی): طراحی و اجرای سیستم‌های زهکشی موثر برای جمع‌آوری و هدایت آبی که به هر دلیل از خط اول دفاع عبور کرده است. این شامل ایجاد فضاهای خالی (cavity) پشت نما برای جریان هوا و تخلیه آب، استفاده از مصالح زهکشی در نقاط بحرانی و طراحی مسیرهای خروجی آب (weep holes) در پایین نما و بالای بازشوها می‌باشد.

• Drying (خشک شدن): فراهم کردن امکان خشک شدن سریع رطوبتی که به داخل لایه‌های نما نفوذ کرده است. تهویه مناسب فضاهای خالی پشت نما، استفاده از مصالح با قابلیت تنفس (vapour permeable) و طراحی جزئیات اجرایی که از به دام افتادن رطوبت جلوگیری کنند، از عوامل موثر در این بخش هستند.

• Durable Materials (مصالح بادوام): استفاده از مصالح مقاوم در برابر رطوبت، اشعه UV، تغییرات دما و عوامل محیطی دیگر برای افزایش طول عمر سیستم آب بندی و کاهش نیاز به تعمیر و نگهداری. این شامل انتخاب صحیح نوع پوشش نما، درزگیرها، عایق‌های رطوبتی و سایر اجزا می‌شود.

 روش‌های اجرایی آب بندی پوسته نما:

انتخاب روش مناسب آب بندی بستگی به نوع نما، شرایط اقلیمی، بودجه پروژه و ملاحظات طراحی دارد. برخی از روش‌های رایج عبارتند از:

• سیستم‌های آب بندی سطحی (Surface Applied Systems):

  • پوشش‌های آب بند (Waterproof Coatings): مواد مایعی که پس از اجرا، یک لایه محافظ ضد آب روی سطح ایجاد می‌کنند. این پوشش‌ها می‌توانند بر پایه سیمان، اکریلیک، پلی‌یورتان و یا اپوکسی باشند. انتخاب نوع پوشش بستگی به نوع مصالح زیرکار و شرایط محیطی دارد. برای مثال، پوشش‌های پلی‌یورتان به دلیل انعطاف‌پذیری بالا برای سطوحی که احتمال حرکت دارند مناسب‌ترند.

  • سیلرهای نافذ (Penetrating Sealers): مایعاتی که به عمق مصالح نفوذ کرده و منافذ آن را پر می‌کنند، در نتیجه از جذب آب جلوگیری می‌کنند. این سیلرها معمولا بر پایه سیلیکات، سیلان و یا سیلوکسان هستند و برای نماهای آجری، سنگی و بتنی مناسب هستند.

• سیستم‌های آب بندی غشایی (Membrane Systems):

  • غشاهای قیری اصلاح شده (Modified Bitumen Membranes): لایه‌های قیری که با افزودنی‌های پلیمری تقویت شده‌اند و به صورت رول یا ورق اجرا می‌شوند. این غشاها به دلیل دوام و مقاومت بالا در برابر رطوبت، برای آب بندی زیرسازی نما و نقاط اتصال به بام مناسب هستند.

  • غشاهای پلیمری (Polymeric Membranes): شامل غشاهای PVC، TPO و EPDM که به صورت ورق‌های انعطاف‌پذیر و با جوش حرارتی یا چسب اجرا می‌شوند. این غشاها سبک و مقاوم در برابر اشعه UV بوده و برای نماهای فلزی و کامپوزیتی کاربرد دارند.

  • غشاهای مایع اجرا (Liquid Applied Membranes): مواد مایعی مانند پلی‌یورتان، اکریلیک و یا سیمان پلیمری که با قلم مو، غلطک یا اسپری روی سطح اجرا می‌شوند و پس از خشک شدن یک لایه آب بند پیوسته ایجاد می‌کنند. این روش برای سطوح پیچیده و با هندسه غیر منظم مناسب است.

• سیستم‌های آب بندی با درزگیر (Sealant Systems):

  • درزگیرهای الاستومری (Elastomeric Sealants): موادی مانند سیلیکون، پلی‌یورتان و پلی سولفید که برای پر کردن درزها و اتصالات بین اجزای نما به کار می‌روند. انتخاب نوع درزگیر بستگی به میزان حرکت درز، شرایط محیطی و سازگاری با مصالح مجاور دارد. درزگیرهای سیلیکونی به دلیل مقاومت بالا در برابر اشعه UV و تنوع رنگ، برای نماهای بیرونی پرکاربرد هستند. درزگیرهای پلی‌یورتان به دلیل چسبندگی بالا برای سطوح متخلخل مناسب‌ترند.

  • نوار‌های آب بند (Waterstop Tapes): نوارهای چسبنده یا جوش‌شونده که در محل درزها و اتصالات برای افزایش مقاومت در برابر نفوذ آب استفاده می‌شوند.

 نقاط بحرانی در آب بندی نما:

توجه ویژه به جزئیات اجرایی در نقاط بحرانی برای آب بندی موفق ضروری است:

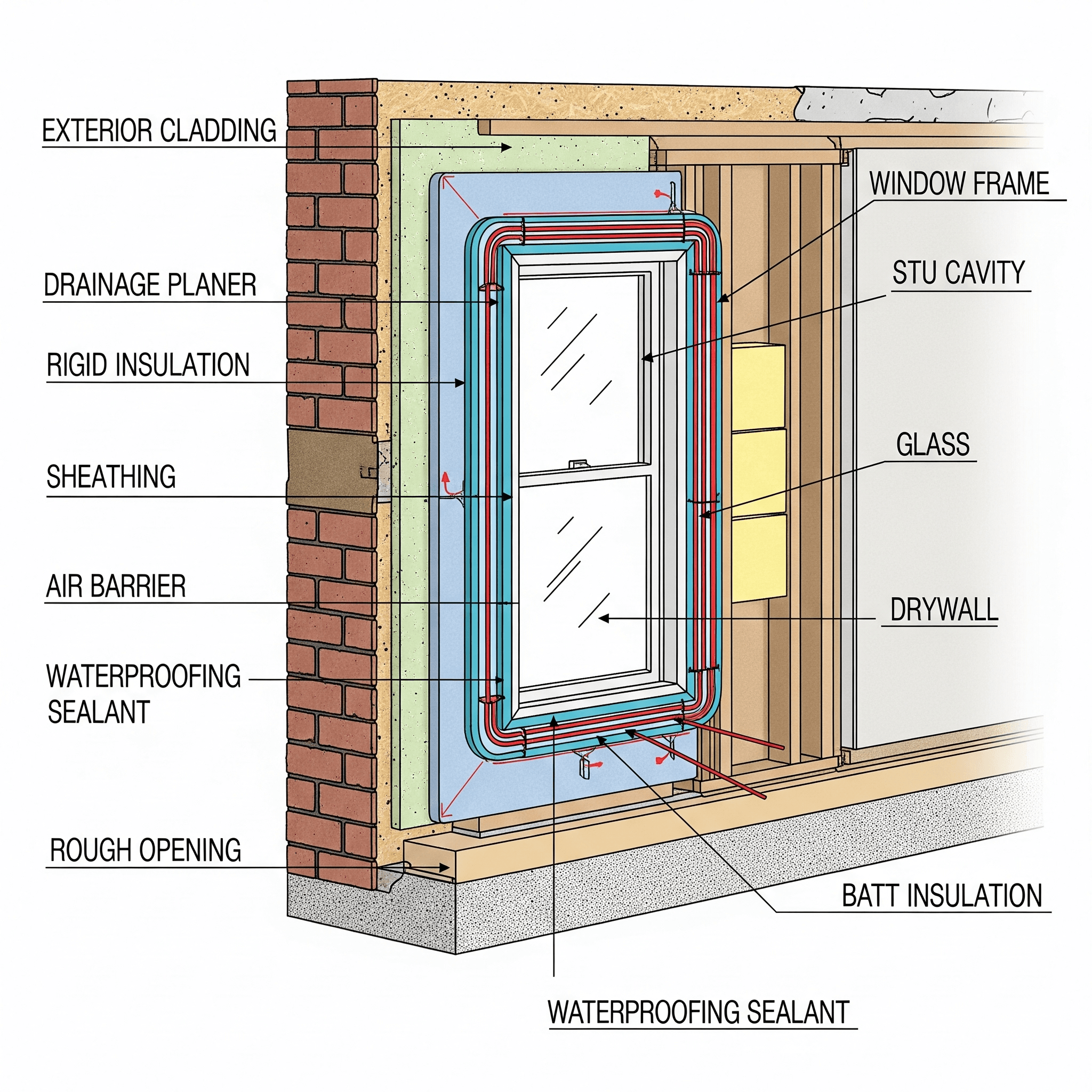

• اتصالات بین نما و بازشوها (در و پنجره): استفاده از فلاشینگ (آببند فلزی)، درزگیرهای مناسب و نوار‌های پیش فشرده (pre-compressed tapes) برای جلوگیری از نفوذ آب در این نقاط حیاتی است.

• اتصالات بین نما و سازه: در محل اتصال نما به دال‌ها، ستون‌ها و سایر اجزای سازه، باید از درزگیرهای الاستومری با مقاومت بالا و نوار‌های آب بند استفاده شود.

• درزهای انبساط و انقباض: طراحی و اجرای صحیح درزهای انبساط و انقباض با استفاده از پروفیل‌های مناسب و درزگیرهای انعطاف‌پذیر برای جلوگیری از ترک خوردگی و نفوذ آب ضروری است.

• کنسول‌ها و پیش‌آمدگی‌ها: این نقاط به دلیل قرار گرفتن در معرض مستقیم آب باران، نیاز به آب بندی دقیق و استفاده از جزئیات اجرایی مناسب برای هدایت آب دارند.

• جان‌پناه‌ها و لبه بام: آب بندی این نقاط برای جلوگیری از نفوذ آب به دیوارهای زیرین و سقف بسیار مهم است.

هوابندی پوسته نما (Airtightness):

هدف اصلی هوابندی، کنترل جریان ناخواسته هوا از طریق پوسته نما است. نفوذ هوا می‌تواند منجر به مشکلات متعددی از جمله:

• افزایش اتلاف انرژی: نفوذ هوای سرد در زمستان و هوای گرم در تابستان، نیاز به سیستم‌های گرمایشی و سرمایشی را افزایش می‌دهد.

• کاهش آسایش حرارتی: ایجاد کوران و اختلاف دما در فضاهای داخلی.

• مشکلات رطوبتی: انتقال بخار آب از داخل به خارج ساختمان می‌تواند منجر به میعان و ایجاد رطوبت در لایه‌های نما شود.

• نفوذ آلودگی صوتی: پوسته نما به عنوان یک عایق صوتی عمل می‌کند و هوابندی نامناسب باعث کاهش عملکرد آن می‌شود.

• کاهش کیفیت هوای داخلی: نفوذ آلاینده‌ها و گرد و غبار از طریق درزهای نما.

 اصول هوابندی پوسته نما:

هوابندی موثر نما بر اساس اصل ایجاد یک لایه هوابند پیوسته و بدون منفذ در سرتاسر پوسته ساختمان بنا شده است. این لایه باید قادر به جلوگیری از عبور جریان هوا تحت فشار اختلاف بین داخل و خارج ساختمان باشد.

روش‌های اجرایی هوابندی پوسته نما:

روش‌های مختلفی برای ایجاد لایه هوابند در نما وجود دارد:

• استفاده از غشاهای هوابند (Air Barrier Membranes):

  • غشاهای هوابند بخارگذر (Vapour Permeable Air Barriers): این غشاها اجازه عبور بخار آب از داخل به خارج را می‌دهند در حالی که از عبور جریان هوا جلوگیری می‌کنند. این امر به خشک شدن رطوبت احتمالی در لایه‌های نما کمک می‌کند و از تجمع رطوبت و ایجاد مشکلات ناشی از آن جلوگیری می‌کند.

  • غشاهای هوابند غیر بخارگذر (Non-Vapour Permeable Air Barriers): این غشاها به طور کامل از عبور هوا و بخار آب جلوگیری می‌کنند و معمولا در ساختمان‌هایی با اقلیم خاص و تحت شرایط کنترل شده استفاده می‌شوند.

• سیستم‌های هوابندی مایع اجرا (Liquid Applied Air Barriers): مواد مایعی که پس از اجرا، یک لایه هوابند پیوسته روی سطح ایجاد می‌کنند. این روش برای سطوح پیچیده و با هندسه غیر منظم مناسب است.

• استفاده از درزگیرها و نوارهای هوابند (Sealants and Air Sealing Tapes): درزگیرهای الاستومری با خاصیت هوابندی و نوارهای چسبنده مخصوص هوابندی برای پر کردن درزها، اتصالات و بازشوها به کار می‌روند.

• استفاده از عایق‌های تخته‌ای با روکش هوابند (Rigid Insulation Boards with Integrated Air Barriers): برخی از عایق‌های تخته‌ای مانند پلی‌یورتان و پلی‌استایرن اکسترود شده دارای روکش‌های کارخانه‌ای هستند که به عنوان لایه هوابند عمل می‌کنند.

 نقاط بحرانی در هوابندی نما:

مانند آب بندی، توجه به جزئیات در نقاط بحرانی برای هوابندی موفق بسیار مهم است:

• اتصالات بین نما و بازشوها: آب بندی دقیق با استفاده از درزگیرهای مناسب و نوارهای هوابند در اطراف قاب درها و پنجره‌ها برای جلوگیری از نفوذ هوا ضروری است.

• اتصالات بین اجزای نما: در محل اتصال پانل‌های نما، قطعات پیش ساخته و سایر اجزا باید از درزگیرها و نوارهای هوابند استفاده شود.

• نفوذ تاسیسات: محل عبور لوله‌ها، کابل‌ها و کانال‌های تاسیساتی از پوسته نما باید به طور کامل با استفاده از درزگیرهای مناسب آب بندی و هوابندی شود.

• درزهای انبساط و انقباض: طراحی و اجرای صحیح این درزها با استفاده از پروفیل‌های مناسب و درزگیرهای انعطاف‌پذیر و هوابند برای حفظ پیوستگی لایه هوابند ضروری است.

 همپوشانی و یکپارچگی آب بندی و هوابندی:

در بسیاری از موارد، راهکارهای آب بندی و هوابندی همپوشانی دارند و می‌توان از مصالح و روش‌های اجرایی مشترک برای هر دو منظور استفاده کرد. برای مثال، بسیاری از غشاهای آب بند، خاصیت هوابندی نیز دارند. با این حال، مهم است که در انتخاب مصالح و روش‌های اجرا، به طور همزمان به هر دو جنبه توجه شود تا از عملکرد مطلوب پوسته نما اطمینان حاصل شود.

 طراحی و اجرای مهندسی:

آب بندی و هوابندی موثر پوسته نما نیازمند طراحی دقیق جزئیات اجرایی، انتخاب صحیح مصالح و اجرای با کیفیت توسط نیروهای ماهر است. مهندسان طراح و ناظر باید با در نظر گرفتن شرایط اقلیمی، نوع نما، مشخصات فنی مصالح و استانداردهای مربوطه، جزئیات اجرایی مناسب را طراحی و بر اجرای صحیح آن نظارت کنند.

 تست و کنترل کیفیت:

پس از اجرای آب بندی و هوابندی، انجام آزمایش‌های مربوطه برای اطمینان از عملکرد صحیح سیستم ضروری است. برای هوابندی، از تست Blower Door استفاده می‌شود که میزان نفوذ هوا از طریق پوسته نما را اندازه گیری می‌کند. برای آب بندی نیز می‌توان از تست‌های اسپری آب و یا بازرسی چشمی استفاده کرد.

 نگهداری و دوام:

آب بندی و هوابندی دائمی نیستند و نیاز به بازرسی و نگهداری دوره‌ای دارند. بررسی دوره‌ای درزگیرها، غشاها و سایر اجزای سیستم و انجام تعمیرات لازم برای حفظ عملکرد مطلوب پوسته نما ضروری است.

آب بندی و هوابندی پوسته نما دو جنبه حیاتی در طراحی و اجرای ساختمان هستند که تاثیر بسزایی بر عملکرد، دوام و آسایش ساختمان دارند. رویکرد مهندسی به این موضوع، شامل درک اصول اساسی، انتخاب روش‌های اجرایی مناسب، توجه به جزئیات در نقاط بحرانی و انجام تست‌های کنترل کیفیت است. با طراحی و اجرای صحیح این دو سیستم، می‌توان از ساختمان در برابر نفوذ آب و هوای ناخواسته محافظت کرده و محیطی سالم، پایدار و با بهره وری انرژی بالا ایجاد نمود.
