نمای اسپایدر هتل معین

اطلاعات پروژه

  • تاریخ ساخت و ساز

    1385

  • موضوع

    طراحی و ساخت, نمای اسپایدر

  • کارفرما

    نهاد دولتی

  • محل پروژه

    مشهد، مجاور حرم مطهر رضوی

نمای اسپایدر کلمپ

طراحی، ساخت و اجرای نمای اسپایدر دو جداره از سیستم کلمپ به حجم ۴۰۰ متر مربع

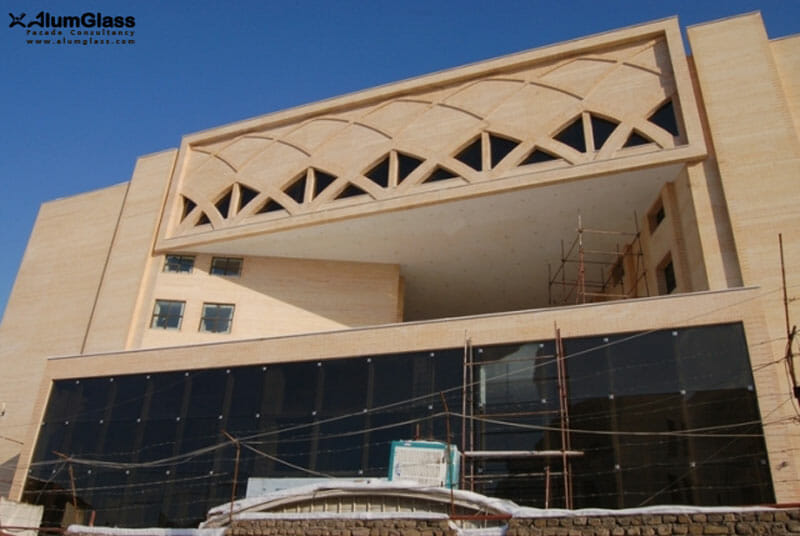

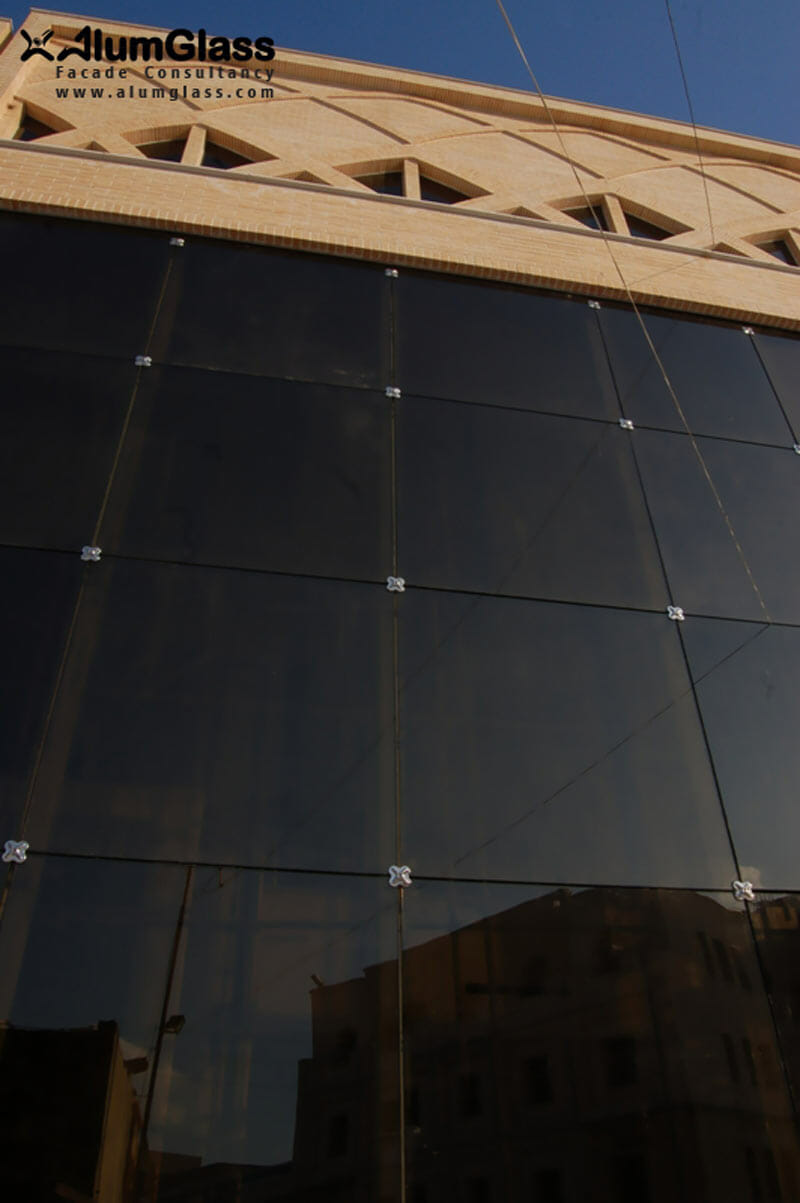

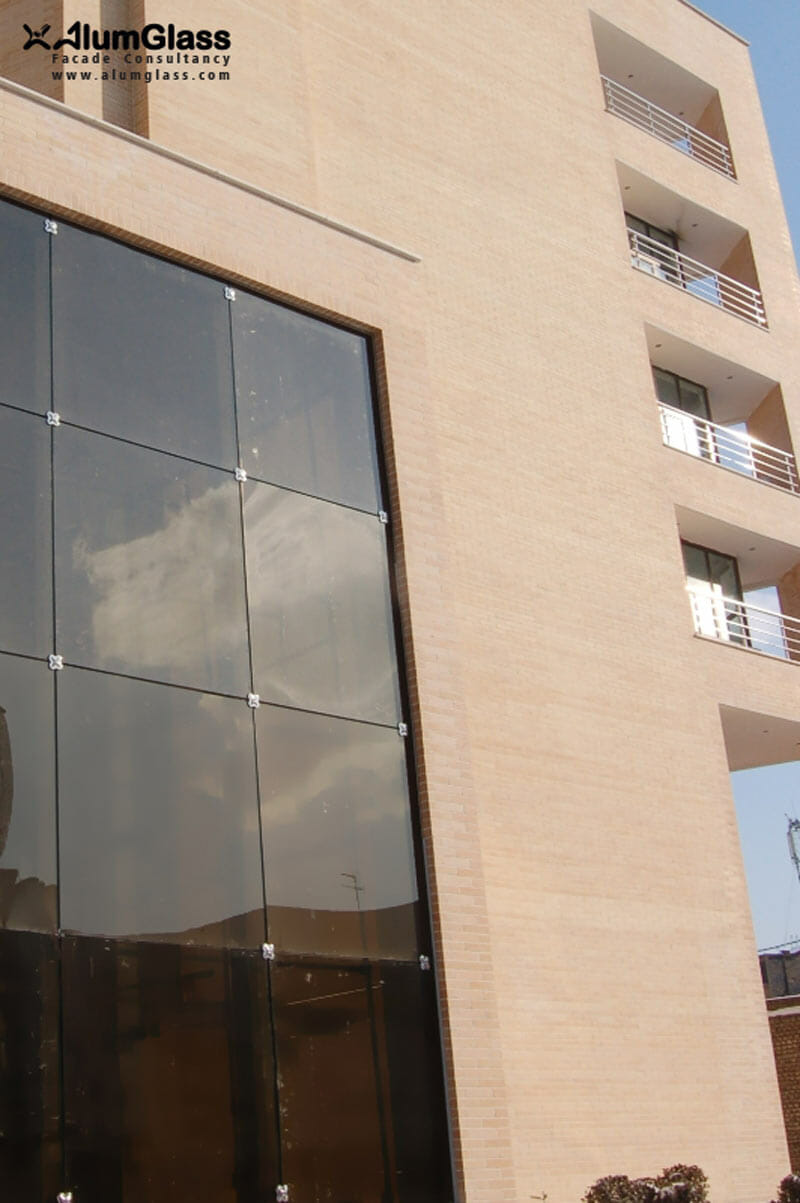

نمای شیشه ای

با توجه به اینکه نمای ساختمان در یک فرمت سنتی اجرا شده بود (نمای آجری) و از طرفی لابی هتل دید فوق العاده ای به سمت صحن حرم مطهر داشت، در طراحی این نما با نظر معمار محترم تصمیم گرفتیم از پلاک های بزرگ شیشه ای و دیتایل اسپایدر استفاده نمائیم تا حداقل خطوط مزاحم در دید ناظر در داخل لابی هتل ایجاد شود.  از طرفی با توجه به مجاورت با حاشیه خیابان و بحث نوفه و نویز و همچنین بحث مبحث ۱۹ و انرژی ( البته آنزمان هنوز اجابری نبود و ما پیشاپیش این موضوعات را در طرح ها رعایت میکردیم)  از شیشه دو جداره  بایستی استفاده میشد و اما در آن زمان هنوز هیچ کارخانه ای امکان تولید شیشه دو جداره سوراخ دار را نداشت مجبور به استفاده از دیتایل کلمپ استیل شدیم.

اسپایدر کلمپ برای نمای اسپایدر دوجداره

 همچنین برای زیرسازی از پروفیل قوطی ۱۰ *۱۰ سانتیمتر استفاده گردید و برای کاور قوطی ها نیز به علاوه بر استفاده از رنگ، از پوشش ورق کامپوزیت استفاده شد که نتیجه مطلوب را برای  معمار محترم پروژه ایجاد نمود. باید ذمر مرد در این دیتایل چون امکان حذف خطا بسیار سخت است کل زیرسازی با دوربین کنترل و نصب گردید.

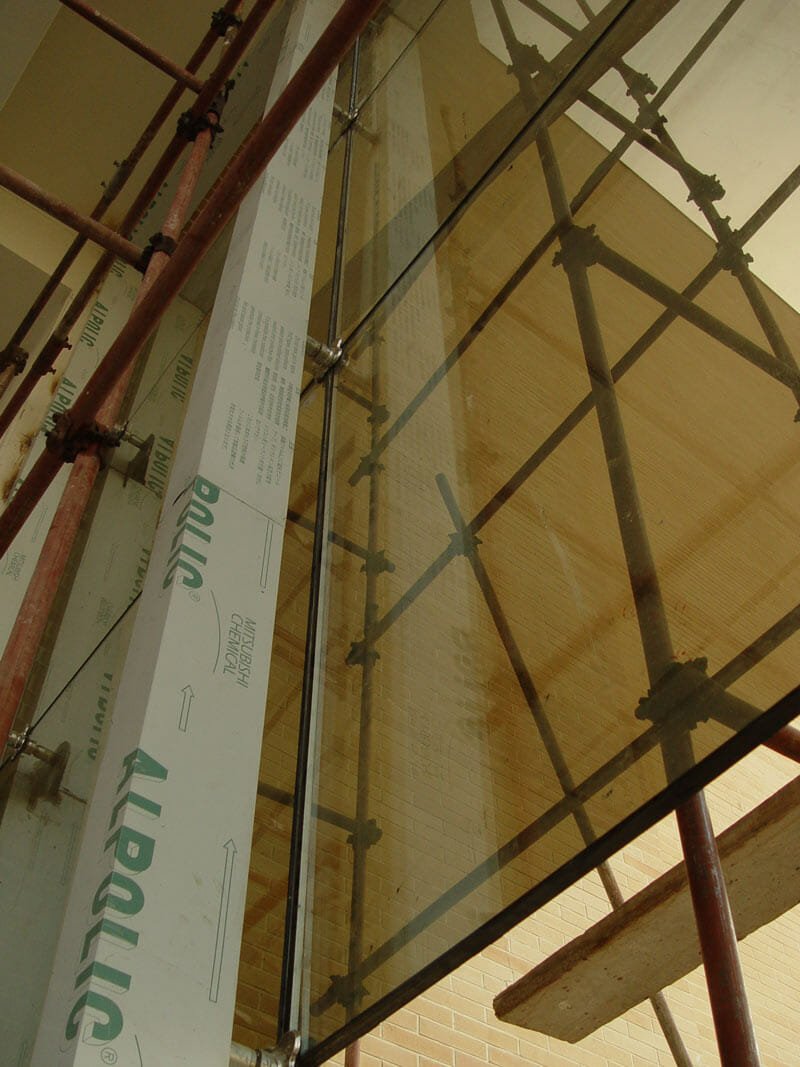

نصب و کنترل زیرسازی فلزی نمای شیشه ای با دوربین

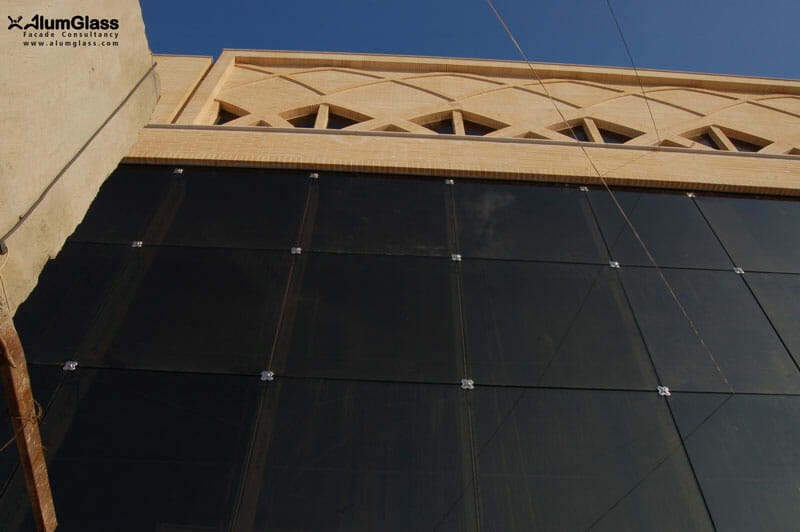

دید نمای اسپایدری از داخل

دید نمای اسپایدر کلمپ از داخل
