پوسته اسپایدر و کامپوزیت ساختمان نظام مهندسی خراسان رضوی

اطلاعات پروژه

  • تاریخ ساخت و ساز

    1388

  • موضوع

    پوسته آلومینیوم, طراحی و ساخت, نمای اسپایدر

  • کارفرما

    سازمان نظام مهندسی استان خراسان رضوی

  • محل پروژه

    مشهد، بلوار خيام، خيابان پيام

حجم پروژه نظام مهندسی خراسان رضوی

طراحی، ساخت و اجرای ۳۰۰ متر مربع نمای اسپایدر و ۸۰۰ متر مربع کامپوزیت توسط مجموعه آلومینیوم شیشه تهران

پوسته اسپایدر و کامپوزیت

  1. طراحی، ساخت و اجرای کامپوزیت پنل بر روی کل نما
  2. طراحی، ساخت و اجرای نمای اسپایدر کلمپ با شیشه دو جداره در ابعاد ۲٫۴۰*۳٫۴۰ (جام غیر استاندارد)

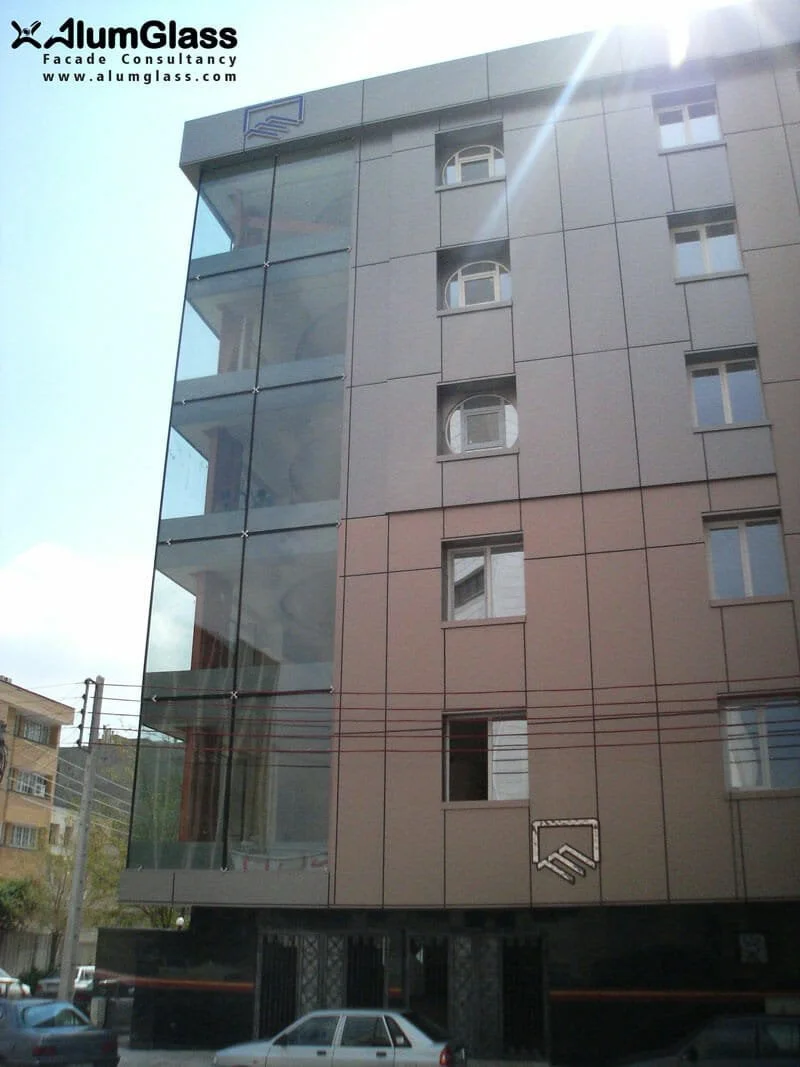

اجرای نمای کامپوزیت سازمان نظام مهندسی استان خراسان رضوی- آلومینیوم شیشه تهران

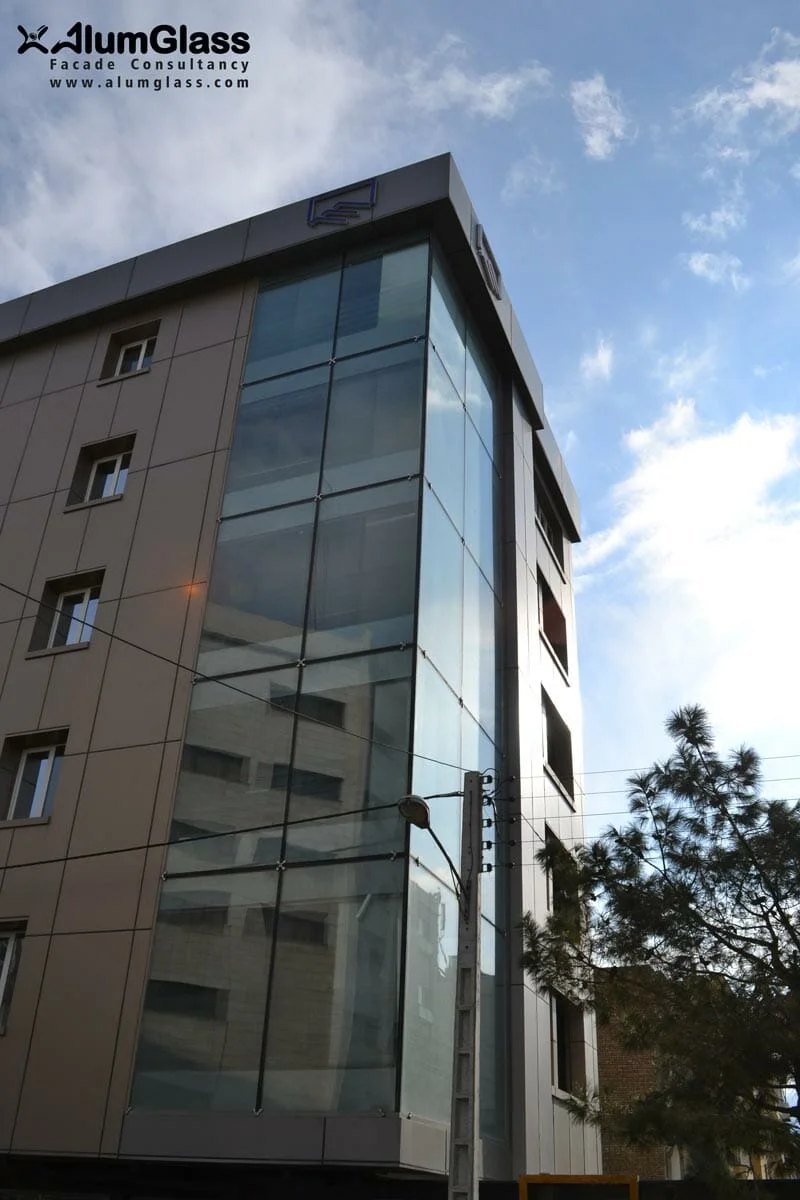

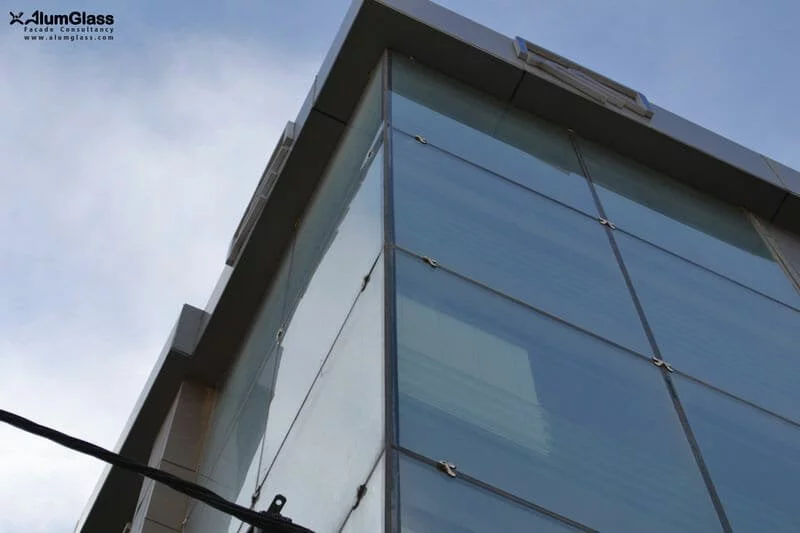

اجرای نمای اسپایدر سازمان نظام مهندسی استان خراسان رضوی- آلومینیوم شیشه تهران

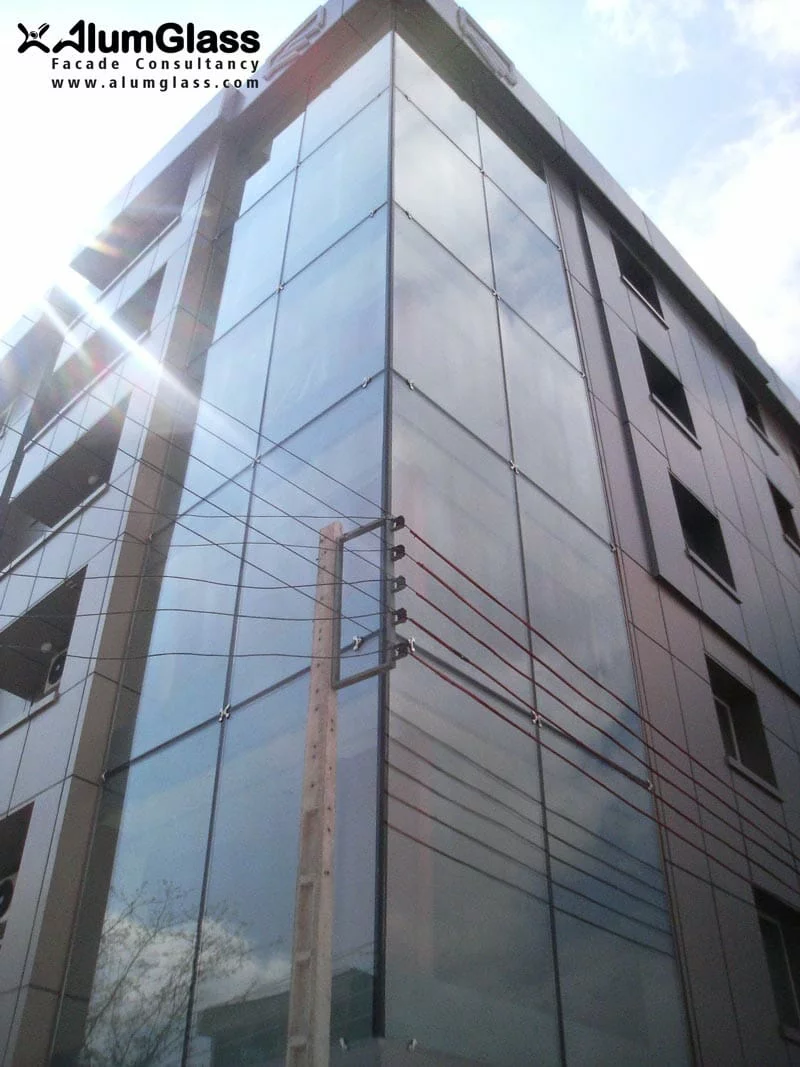

با توجه به ۳ نبش بودن ساختمان و پلان داخلی طبقات که در هر طبقه ۲ واحد قرار گرفته بود و فضای عمومی واحد (هال نشیمن) منتهی به کنج نما می گردید، از کارفرما درخواست کردیم که دیوارهای اکابه اجرا و جمع آوری شده، کل بدنه کنج به طور یکپارچه با نمای شیشه‌ای پوشش شود، تا هم view فوق العاده‌ای به دست آید و هم با توجه به اداری بودن ساختمان و شفاف بودن شیشه‌ها، با دیده شدن ترددهای داخلی، نمایش بهتری از ساختمان و موضوع کار آن ارائه گردد.

view داخلی نمای اسپایدر سازمان نظام مهندسی استان خراسان رضوی- آلومینیوم شیشه تهران

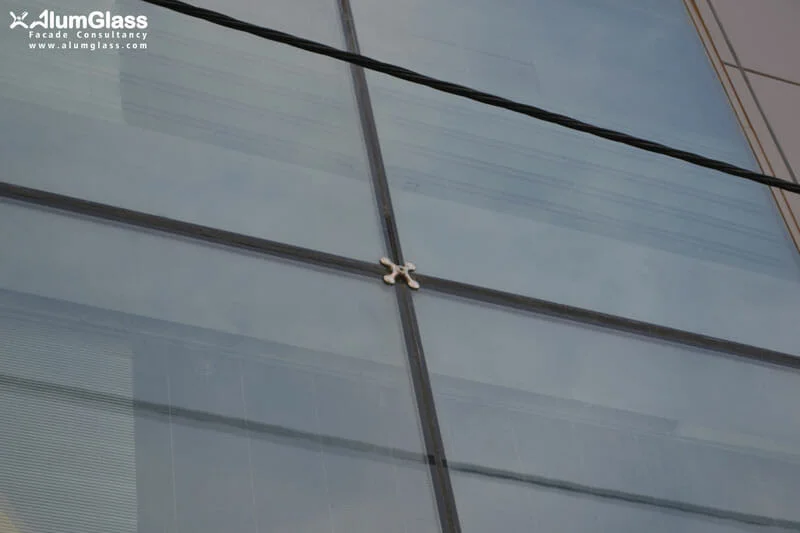

با توجه به اینکه در آن زمان هنوز کارخانجات داخلی امکان اجرای شیشه دو جداره سوراخ دار جهت استفاده در نمای اسپایدر را نداشتند، از سیستم کلمپ استفاده گردید تا بدون انجام سوراخ کاری روی شیشه بتوان از شیشه دو جداره استفاده نمود.

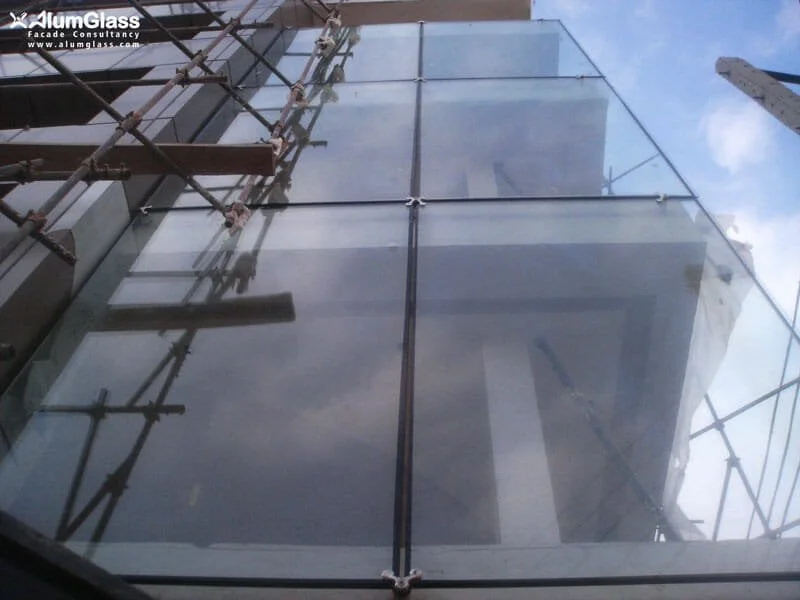

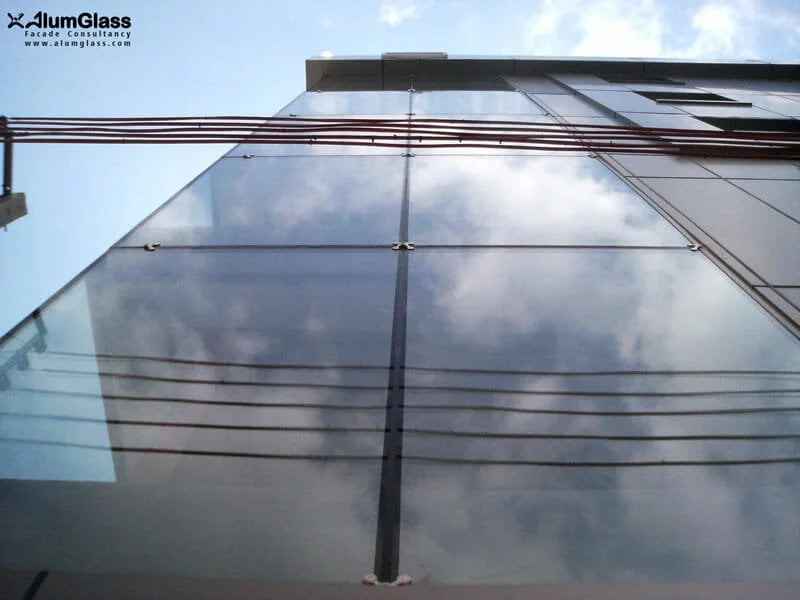

همچنین به دلیل بلند بودن ارتفاع طبقات ساختمان و با هدف حذف سازه فلزی در پشت شیشه برای داشتن دید بیشتر و مناسب‌تر، با استفاده از جام غیر استاندارد از لحاظ ابعاد و نصب قطعات اسپایدر بر روی ضخامت طبقات، توانستیم پوشش نمای اسپایدری را با پلاک های بزرگ شیشه‌ای و بدون روئیت سازه ایجاد نمائیم.
