نقشههای کارگاهی در مهندسی نما: راهنمای جامع ابزارها، استانداردها و مسئولیتهای حقوقی در آمریکا و اروپا

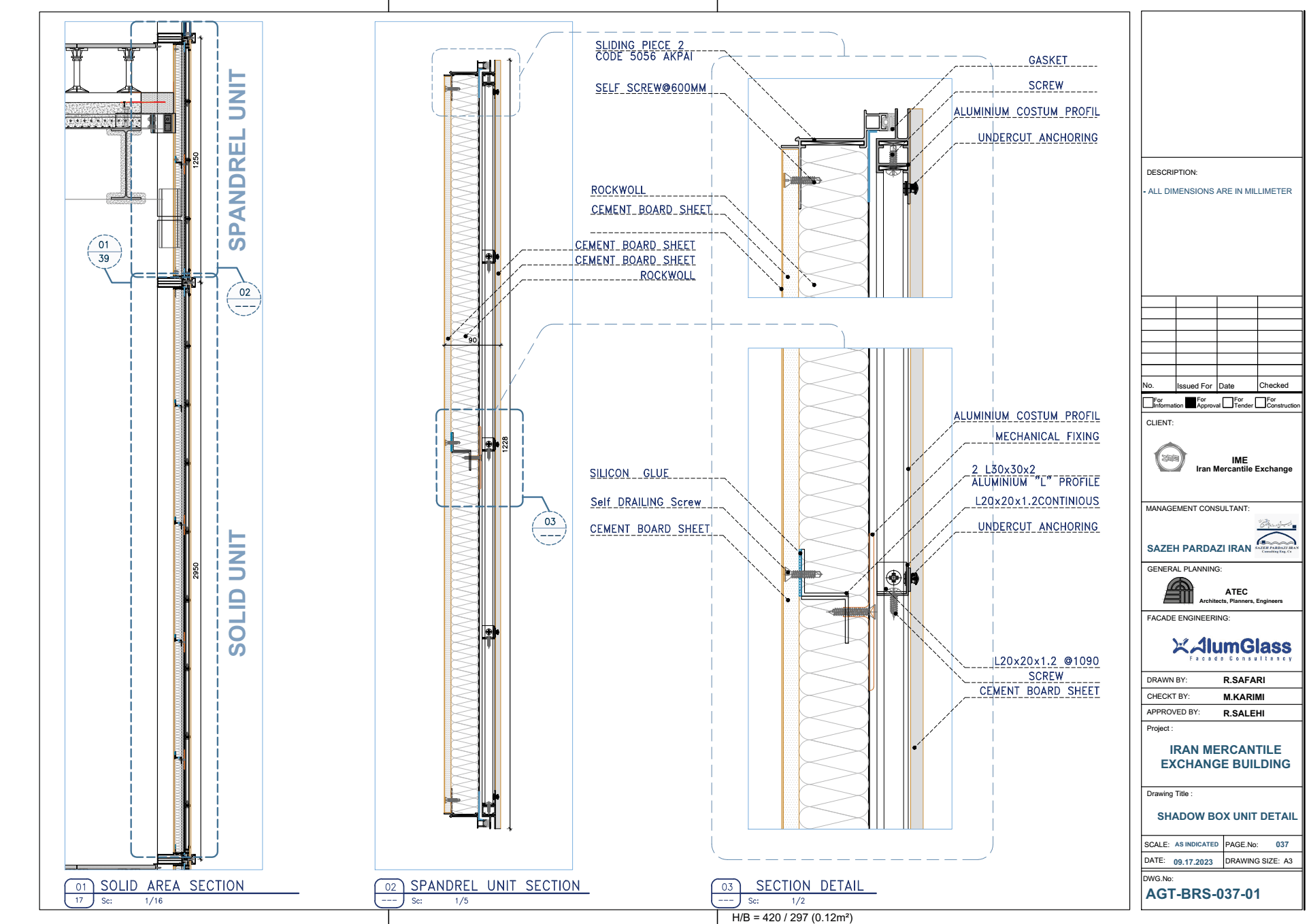

فصل ۱: کالبدشکافی نقشههای کارگاهی نما: از ایده تا واقعیت در حوزه مهندسی نما، جایی که دقت فنی، عملکرد پایدار و زیباییشناسی معماری در هم تنیده میشوند، نقشههای کارگاهی (Shop Drawings) نقشی محوری و غیرقابلانکار ایفا میکنند. این اسناد صرفاً ترسیمات فنی نیستند، بلکه به منزله زبان مشترک و پل ارتباطی میان نیت طراح (معمار و مهندس) و واقعیت اجرایی (سازنده، پیمانکار و نصاب) عمل میکنند. درک عمیق ماهیت، اجزا و جایگاه حقوقی این نقشهها، سنگ بنای اجرای موفقیتآمیز هر پروژه نما محسوب میشود. ۱-۱: تعریف فنی و جایگاه حقوقی نقشههای کارگاهی نقشههای کارگاهی مجموعهای از ترسیمات دقیق و مقیاسبندیشده هستند که توسط پیمانکار، تأمینکننده، سازنده یا پیمانکار فرعی تهیه میشوند. برخلاف نقشههای معماری یا سازه که هدف کلی طرح (چه
